Гидроцилиндр. трубопроводы (1) — HITACHI ZR420JC

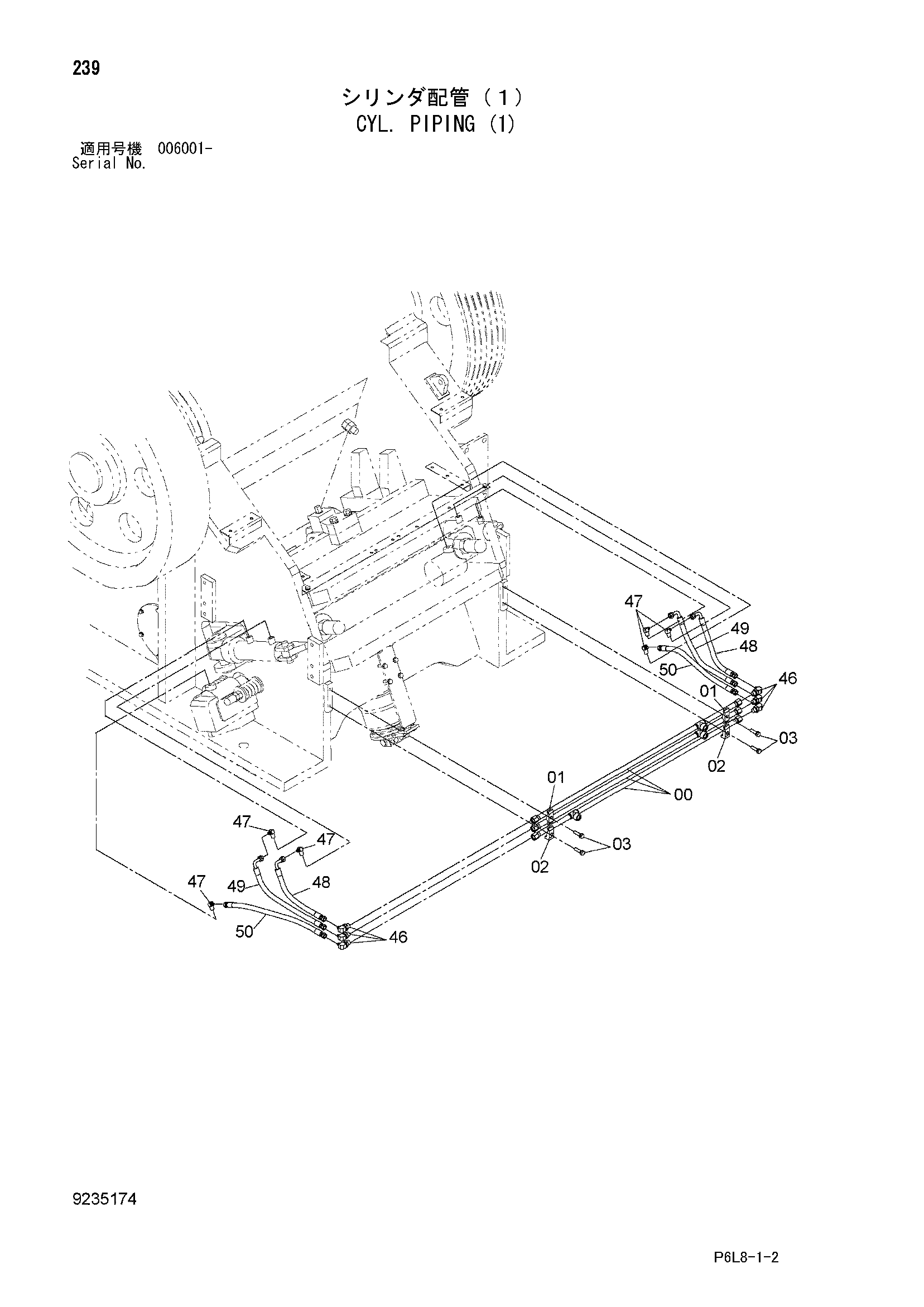

Заводская схема «Гидроцилиндр. трубопроводы (1)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8091255	Трубка	3
01	4189858	Хомут трубки	2
02	4190125	Хомут трубки	2
03	J271245	Болт с шайбой	4
03A	J901245	Болт	1
03B	J222012	Шайба	1
46	A852343	Угловой штуцер	6
46A	4506418	Уплотнительное кольцо	1
47	4154657	Угловой штуцер	6
48	4488821	Шланг	2
49	4488823	Шланг	2
50	4488802	Шланг	2
50	4247581	Шланг	2

Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
