Конвейер (1-2) — HITACHI ZR420JC

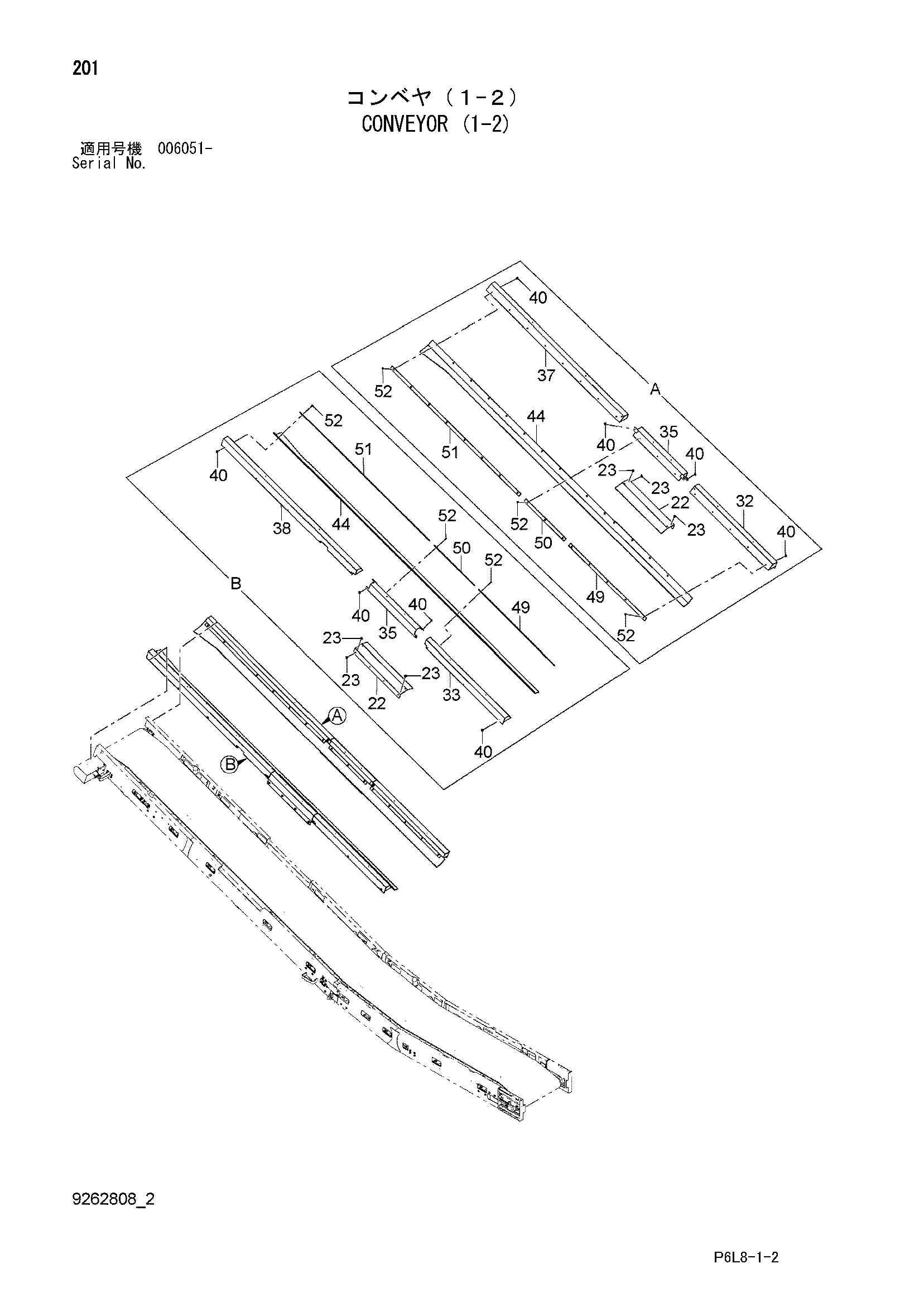

Заводская схема «Конвейер (1-2)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 22 | 8100957 | Кронштейн | 2 |
| 23 | J281030 | Болт с шайбой | 12 |
| 23A | J901030 | Болт | 1 |
| 23B | 4486055 | Шайба | 1 |
| 32 | 7043713 | Скирт | 1 |
| 33 | 7043714 | Скирт | 1 |
| 35 | 7043717 | Скирт | 2 |
| 37 | 7043715 | Скирт | 1 |
| 38 | 7043716 | Скирт | 1 |
| 40 | J281030 | Болт с шайбой | 24 |
| 40A | J901030 | Болт | 1 |
| 40B | 4486055 | Шайба | 1 |
| 44 | 3108531 | Резиновая прокладка | 2 |
| 49 | 4486944 | Штанга плоский | 2 |
| 50 | 4486945 | Штанга плоский | 2 |
| 51 | 4486946 | Штанга плоский | 2 |
| 52 | 4432554 | Болт флусх | 32 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
