Гриззлй кхуте — HITACHI ZR420JC

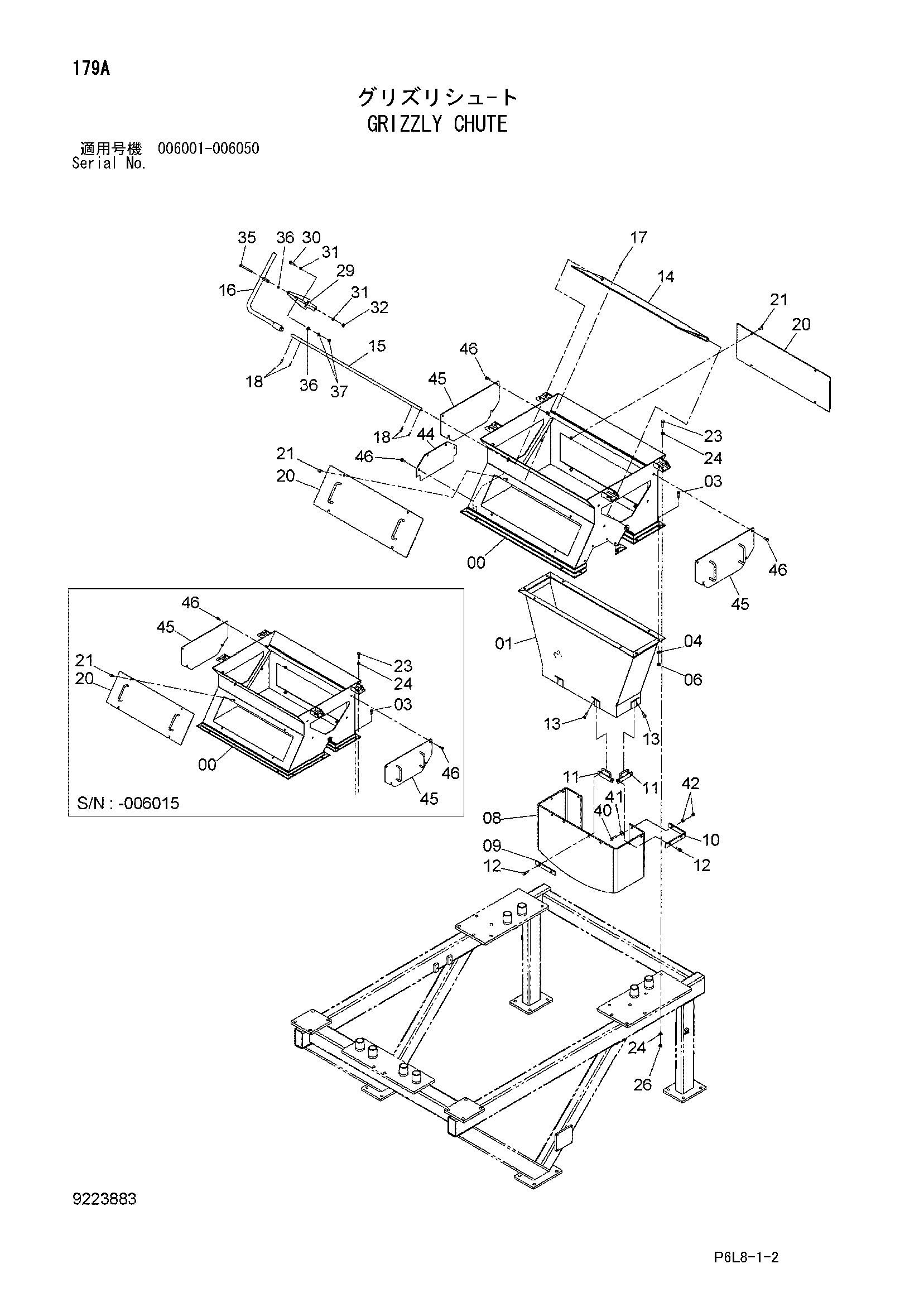

Заводская схема «Гриззлй кхуте» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7044037 | Кхуте | 1 |
| 00 | 6022828 | Кхуте | 1 |
| 01 | 7044028 | Кхуте | 1 |
| 03 | J901235 | Болт | 8 |
| 04 | A590112 | Плоская шайба | 8 |
| 05 | A590912 | Пружинная шайба | 8 |
| 06 | J950012 | Гайка | 8 |
| 08 | 3097734 | Резиновая прокладка | 1 |
| 09 | 4489663 | Пластина | 2 |
| 10 | 4489666 | Пластина | 2 |
| 11 | 8091449 | Кронштейн | 4 |
| 12 | J271040 | Болт с шайбой | 8 |
| 12A | J901040 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J901030 | Болт | 4 |
| 14 | 8091441 | Флаппер | 1 |
| 15 | 3097735 | Штанга | 1 |
| 16 | 9760631 | Рычаг | 1 |
| 17 | 4027427 | Пружинный штифт | 4 |
| 18 | 4144021 | Пружинный штифт | 4 |
| 20 | 8091455 | Крышка | 2 |
| 21 | J271030 | Болт с шайбой | 8 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | J901245 | Болт | 4 |
| 24 | A590112 | Плоская шайба | 8 |
| 26 | J950012 | Гайка | 4 |
| 29 | 4601444 | Пластина | 1 |
| 30 | J901040 | Болт | 1 |
| 31 | A590110 | Плоская шайба | 1 |
| 31 | J217083 | Шайба | 2 |
| 32 | J950010 | Гайка | 1 |
| 33 | J222010 | Шайба | 1 |
| 35 | J901002 | Болт | 1 |
| 36 | A590110 | Плоская шайба | 2 |
| 37 | J950010 | Гайка | 2 |
| 40 | J901045 | Болт | 2 |
| 41 | J217083 | Шайба | 2 |
| 42 | J950010 | Гайка | 4 |
| 44 | 4620073 | Крышка | 1 |
| 45 | 8094809 | Крышка | 2 |
| 46 | J271030 | Болт с шайбой | 8 |
| 46 | J271030 | Болт с шайбой | 12 |
| 46A | J901030 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
