Конвейер (2-2) — HITACHI ZR420JC

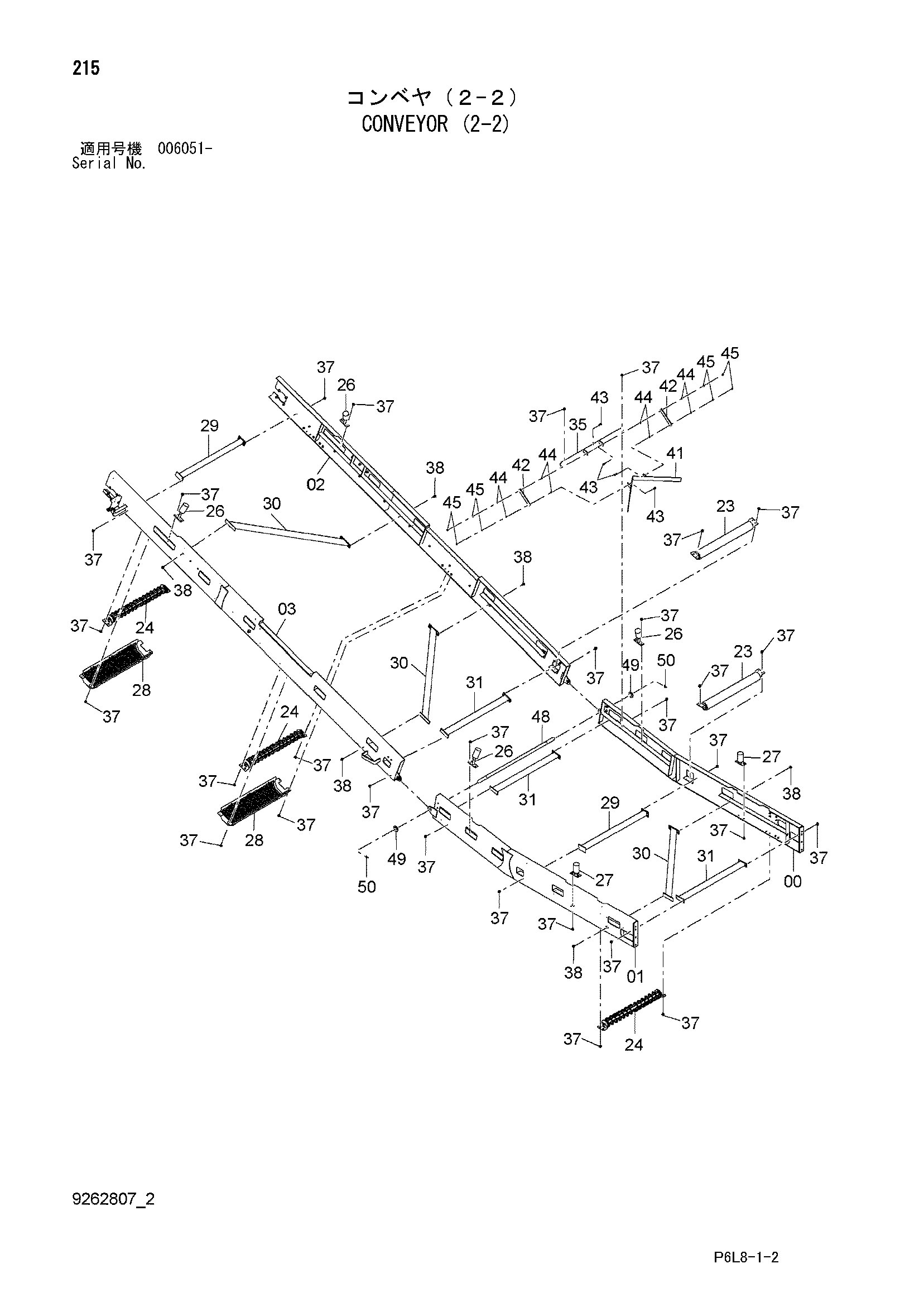

Заводская схема «Конвейер (2-2)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024559 | Рама | 1 |
| 01 | 6024560 | Рама | 1 |
| 02 | 6024561 | Рама | 1 |
| 03 | 6024562 | Рама | 1 |
| 29 | 8090619 | Опора | 2 |
| 30 | 8090620 | Опора | 3 |
| 31 | 8090621 | Опора | 3 |
| 35 | 8090628 | Опора | 1 |
| 37 | J281030 | Болт с шайбой | 70 |
| 37A | J901030 | Болт | 1 |
| 37B | 4486055 | Шайба | 1 |
| 38 | J281035 | Болт с шайбой | 12 |
| 38A | J901035 | Болт | 1 |
| 38B | 4486055 | Шайба | 1 |
| 41 | 8074609 | Отвал | 1 |
| 42 | 4393290 | Тяга | 2 |
| 43 | J901035 | Болт | 4 |
| 44 | A590110 | Плоская шайба | 8 |
| 45 | J950010 | Гайка | 8 |
| 48 | 4486518 | Палец | 1 |
| 49 | A590142 | Плоская шайба | 2 |
| 50 | A766063 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
