Магнетик сепаратор (1) — HITACHI ZR420JC

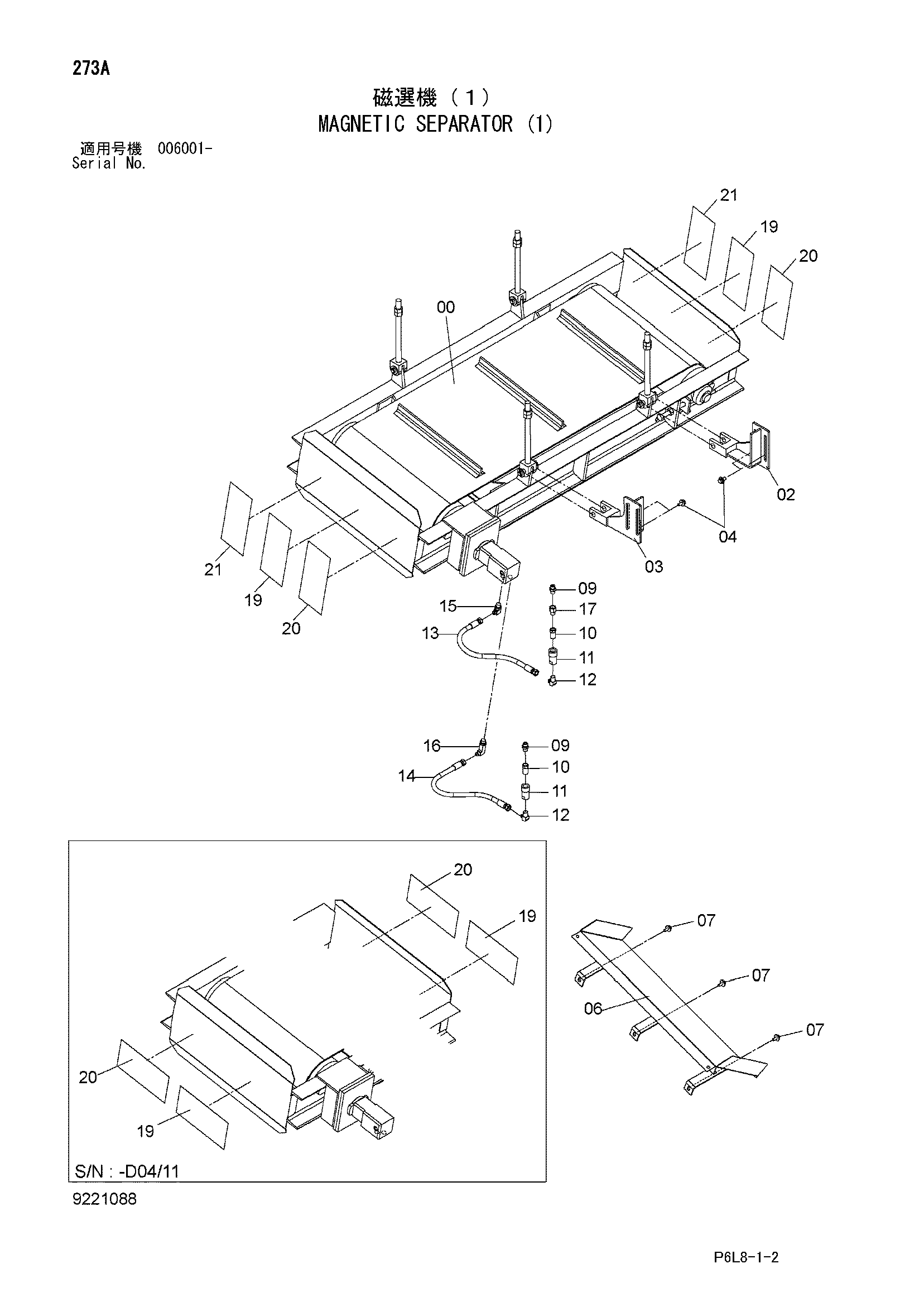

Заводская схема «Магнетик сепаратор (1)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4481506	Магнетик сепаратор (2)	1
02	8090955	Левый кронштейн	1
03	8090956	Правый кронштейн	1
04	J281230	Болт с шайбой	4
04A	J901230	Болт	1
04B	4249324	Шайба	1
06	7043723	Кхуте	1
07	J281030	Болт с шайбой	3
07A	J901030	Болт	1
07B	4486055	Шайба	1
09	4217207	Адаптер	2
09A	4506418	Уплотнительное кольцо	1
10	4033129	Самоуплотняющееся соединение	2
10A	4048090	Пылезащитный колпачок	1
11	4033130	Самоуплотняющееся соединение	2
11A	4048091	Пылезащитный колпачок	1
12	4154658	Угловой штуцер	2
13	4487786	Шланг	1
14	4487787	Шланг	1
15	A852344	Угловой штуцер	1
15A	4506418	Уплотнительное кольцо	1
16	4217342	Угловой штуцер	1
16A	4506418	Уплотнительное кольцо	1
17	4444529	Разъём S	1
19	3087353	Предупреждающая табличка	2
19	3103391	Предупреждающая табличка	2
19	3094683	Предупреждающая табличка	2
19	3103397	Предупреждающая табличка	2
19	3102256	Предупреждающая табличка	2
19	3103394	Предупреждающая табличка	2
20	3088513	Предупреждающая табличка	2
20	3103393	Предупреждающая табличка	2
20	3094684	Предупреждающая табличка	2
20	3103399	Предупреждающая табличка	2
20	3102257	Предупреждающая табличка	2
20	3103396	Предупреждающая табличка	2
21	3103392	Предупреждающая табличка	2
21	3103398	Предупреждающая табличка	2
21	3103395	Предупреждающая табличка	2
22	J281035	Болт с шайбой	4
22A	J901035	Болт	1
22B	4486055	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
