Гидромотор (ход) — HITACHI ZR420JC

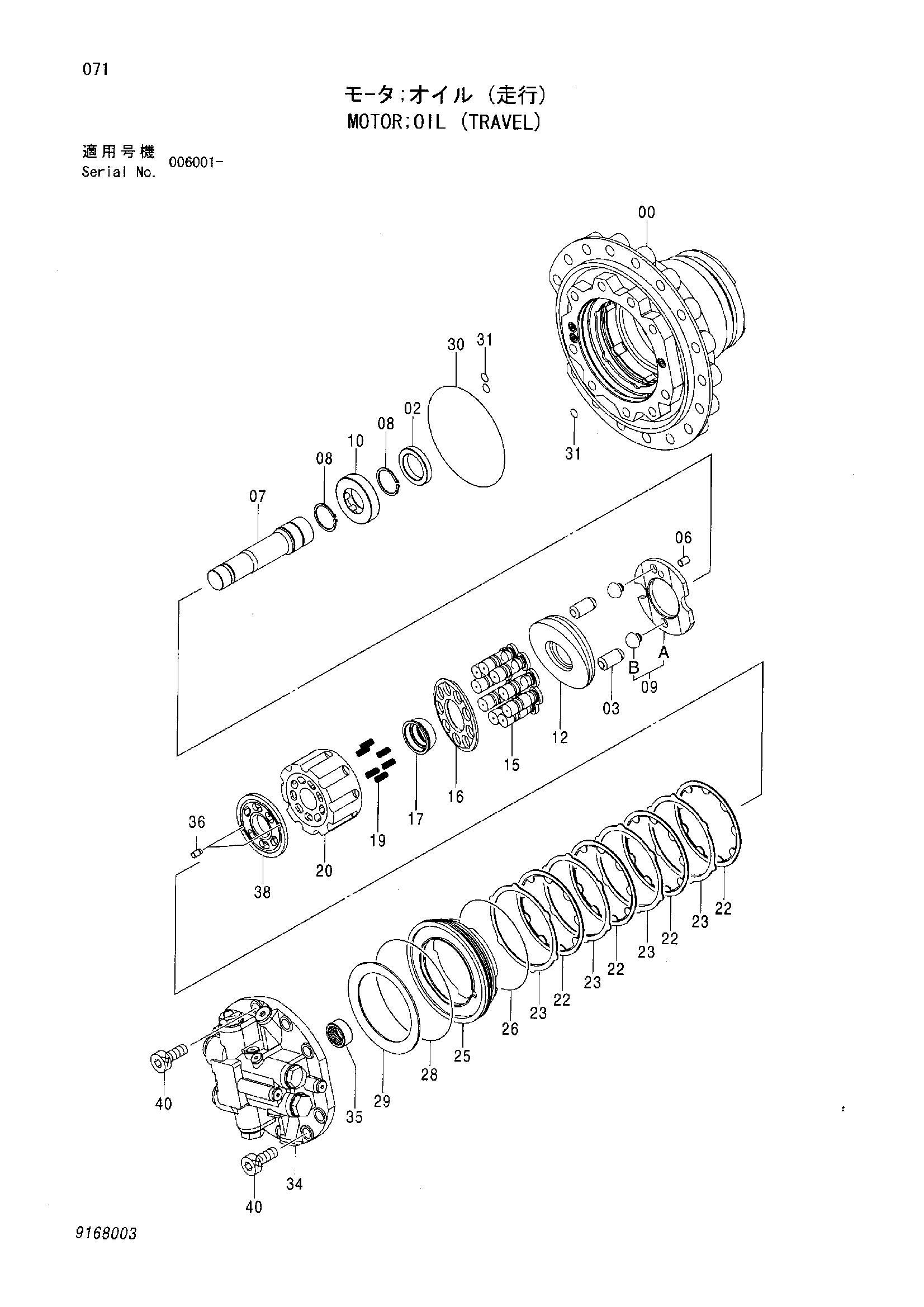

Заводская схема «Гидромотор (ход)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9168003 замена: 9195451 | Гидромотор | 1 | |
| (9195451) | Гидромотор | 1 | |
| 00 | 1025878 | Корпус | 1 |
| 02 | 4396696 | Масляное уплотнение | 1 |
| 03 | 4417431 | Поршень | 2 |
| 06 | 4409640 | Установочный штифт | 1 |
| 07 | 2042080 | Вал | 1 |
| 08 | 991345 | Стопорное кольцо | 2 |
| 09 | 9173285 | Пластина в сборе | 1 |
| 10 | 4396755 | Роликовый подшипник | 1 |
| 12 | 3088017 | Пластина свасх | 1 |
| 15 | 8075190 | Поршень в сборе | 9 |
| 16 | 3081570 | Фиксатор | 1 |
| 17 | 4397757 | Втулка | 1 |
| 19 | 4396747 | Пружина сжатия | 6 |
| 20 | 2042060 | Ротор | 1 |
| 22 | 3081593 | Пластина фрикционный | 4 |
| 23 | 3081592 | Пластина | 4 |
| 25 | 3081595 | Поршень | 1 |
| 26 | 4396775 | Уплотнительное кольцо | 1 |
| 28 | 4396774 | Уплотнительное кольцо | 1 |
| 29 | 3081594 | Тарельчатая пружина | 1 |
| 30 | 4420958 | Уплотнительное кольцо | 1 |
| 31 | 4506415 | Уплотнительное кольцо | 3 |
| 34 | 9167777 замена: 9195450 | Тормозной клапан | 1 |
| 34 | (9195450) | Тормозной клапан | 1 |
| 35 | 4396759 | Игольчатый подшипник | 1 |
| 36 | 4422627 | Установочный штифт | 2 |
| 38 | 3081568 | Пластина клапан | 1 |
| 40 | M341850 | Болт с внутренним шестигранником | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
