Гидроцилиндр. тоггле — HITACHI ZR420JC

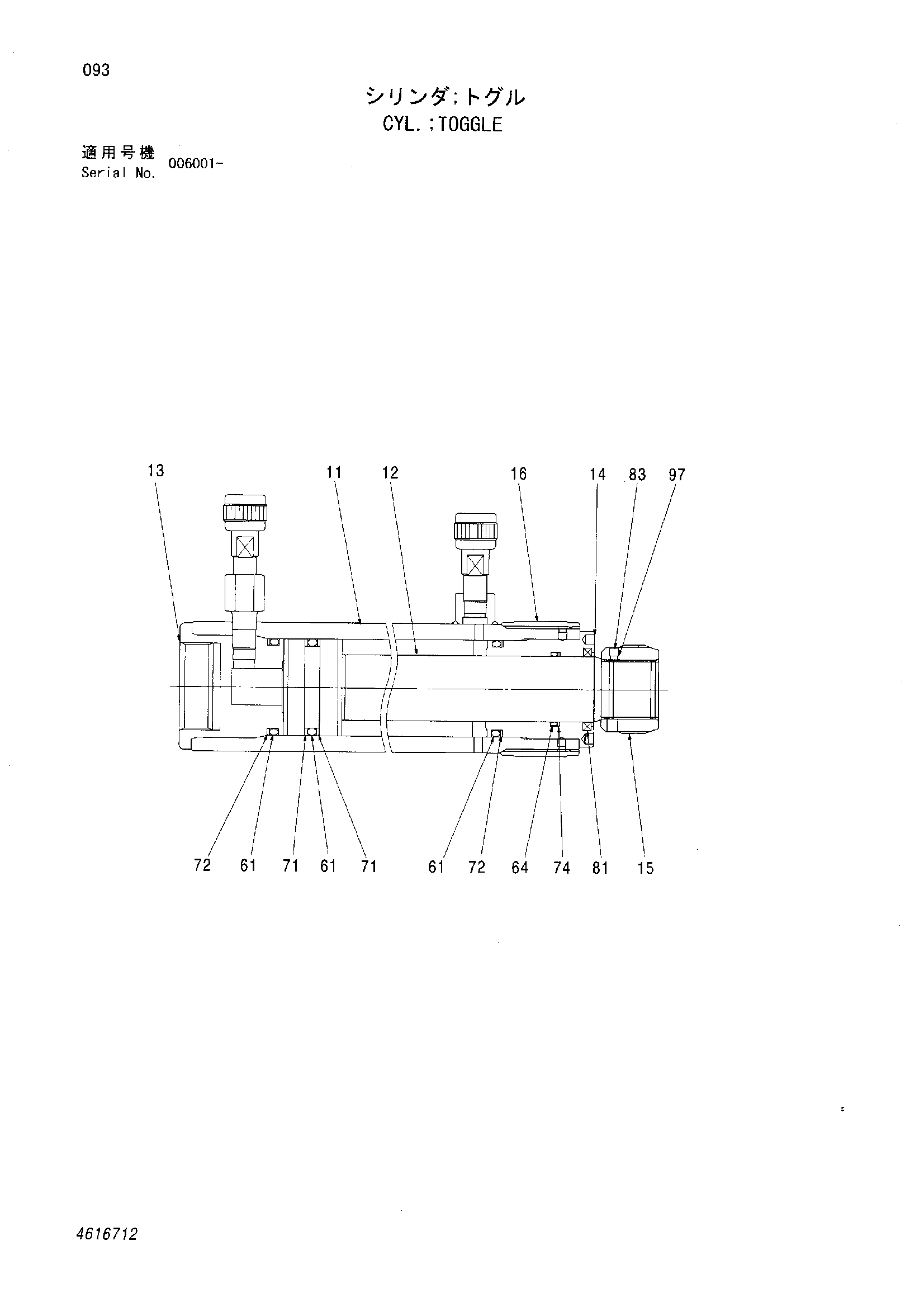

Заводская схема «Гидроцилиндр. тоггле» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4616712 | Гидроцилиндр. тоггле | 1 | |
| 11 | 4617861 | Труба гидроцилиндра | 1 |
| 12 | 4617862 | Поршень | 1 |
| 13 | 4617863 | Крышка концевой | 1 |
| 14 | 4617864 | Головка гидроцилиндра | 1 |
| 15 | 4617865 | Концевой шток | 1 |
| 16 | 4617866 | Крышка | 1 |
| 61 | 4617867 | Уплотнительное кольцо | 3 |
| 64 | 4617868 | Уплотнение | 1 |
| 71 | 4617869 | Опорное кольцо | 2 |
| 72 | 4617870 | Опорное кольцо | 2 |
| 74 | 4617871 | Опорное кольцо | 1 |
| 81 | 4617872 | Пылезащитное уплотнение | 1 |
| 83 | 4617873 | Установочный винт | 1 |
| 96 | 4617859 | Установочный винт | 1 |
| 97 | 4617875 | Проставка | 1 |
| 100 | 4618023 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
