Магнетик сепаратор (2-2) — HITACHI ZR420JC

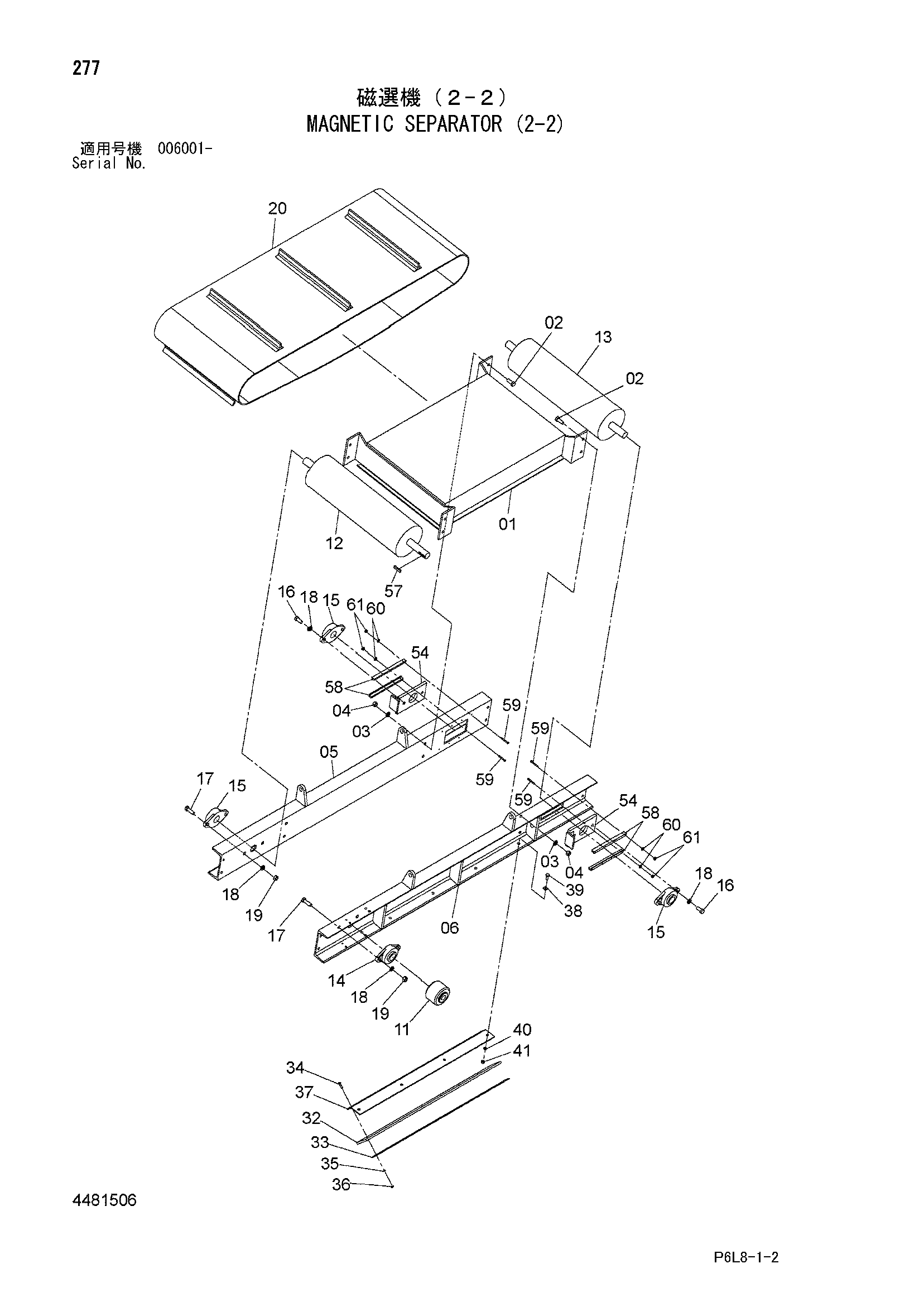

Заводская схема «Магнетик сепаратор (2-2)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4617448 | Магнит | 1 |
| 02 | J901635 | Болт | 8 |
| 03 | A590916 | Пружинная шайба | 8 |
| 04 | J950016 | Гайка | 8 |
| 05 | 4617610 | Рама передний | 1 |
| 06 | 4617611 | Рама задний | 1 |
| 11 | 4617612 | Муфта цепь | 1 |
| 12 | 4603975 | Шкив привод | 1 |
| 13 | 4617517 | Шкив таил | 1 |
| 14 | 4617616 | BEG. блок | 1 |
| 15 | 4617619 | Подшипник. блок | 3 |
| 16 | J901650 | Болт | 4 |
| 17 | J901635 | Болт | 4 |
| 18 | A590916 | Пружинная шайба | 8 |
| 19 | J950016 | Гайка | 4 |
| 20 | 4615995 | Ремень резиновый | 1 |
| 32 | 4617468 | Резиновая прокладка | 1 |
| 33 | 4617504 | Пластина | 1 |
| 34 | J900830 | Болт | 8 |
| 35 | A590908 | Пружинная шайба | 8 |
| 36 | J950008 | Гайка | 8 |
| 37 | 4617625 | Кронштейн | 1 |
| 38 | J21683 | Шайба уклон | 4 |
| 39 | J901030 | Болт | 4 |
| 40 | A590910 | Пружинная шайба | 4 |
| 41 | J950010 | Гайка | 4 |
| 54 | 4617628 | Кронштейн | 2 |
| 57 | 94-2293 | Шпонка | 1 |
| 58 | 4617640 | Кронштейн | 4 |
| 59 | J900650 | Болт | 16 |
| 60 | A590906 | Пружинная шайба | 16 |
| 61 | M500605 | Гайка | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
