Гидромотор (гидроножницы ведге) (2/2) — HITACHI ZR420JC

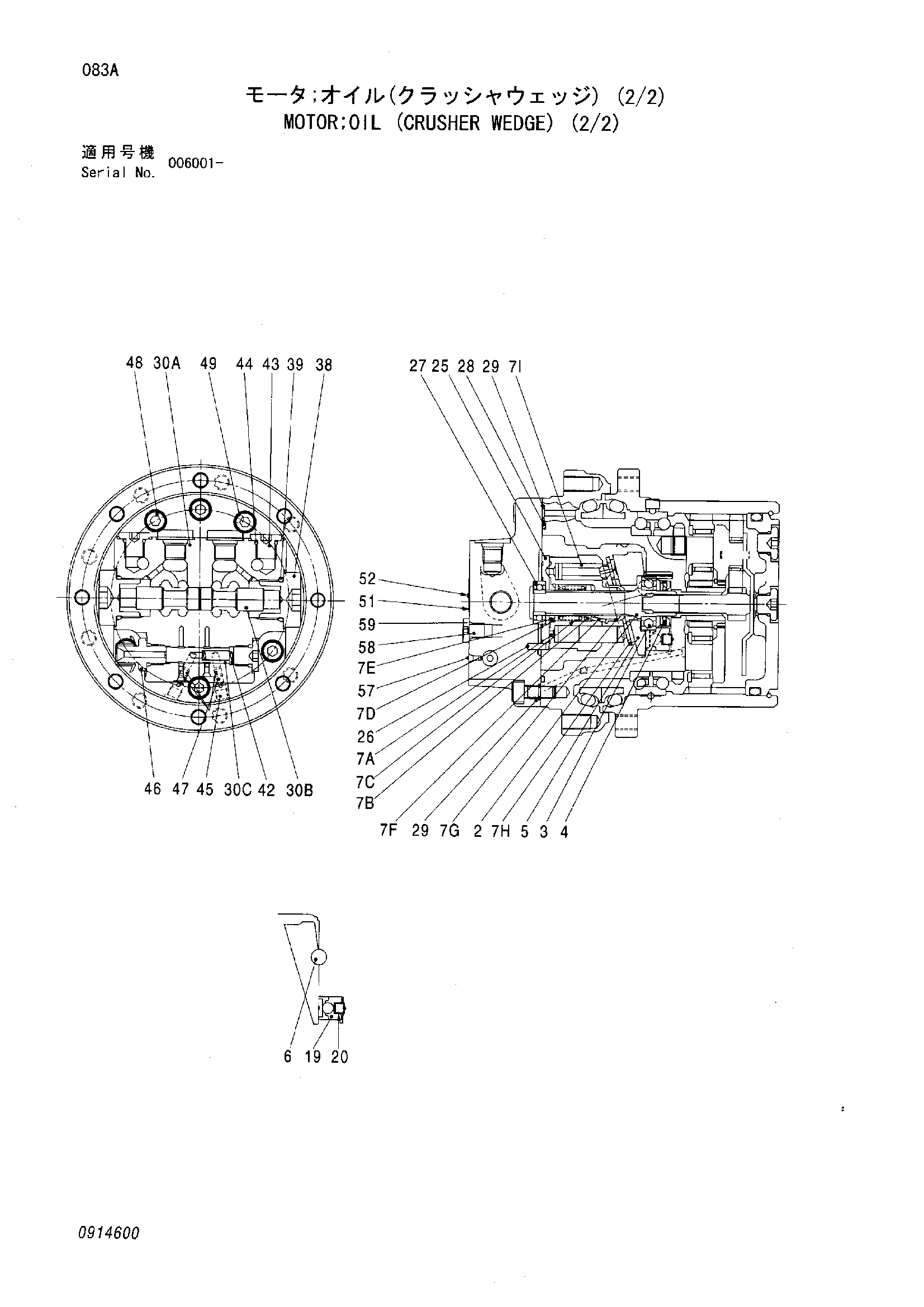

Заводская схема «Гидромотор (гидроножницы ведге) (2/2)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4614376 | Гидромотор | 1 | |
| 2 | 0799701 | Вал | 1 |
| 3 | 0799702 | Подшипник шарик | 1 |
| 4 | 0799703 | Масляное уплотнение | 1 |
| 5 | 0799704 | Пластина | 1 |
| 6 | 0799705 | Стальной шарик | 2 |
| 7 | 0844901 | Блок гидроцилиндра в сборе | 1 |
| 19 | 0799709 | Поршень | 2 |
| 20 | 0799710 | Пружина | 2 |
| 25 | 0799712 | Пластина клапан | 1 |
| 26 | 0396703 | Палец | 1 |
| 27 | 0799713 | Подшипник шарик | 1 |
| 28 | A810100 | Уплотнительное кольцо | 1 |
| 29 | 4506407 | Уплотнительное кольцо | 3 |
| 30 | 0914601 | Пластина в сборе | 1 |
| 38 | 0799717 | Колпачок | 2 |
| 39 | 4506424 | Уплотнительное кольцо | 2 |
| 42 | 0799719 | Пружина | 1 |
| 43 | 0436608 | Пробка | 3 |
| 44 | 957366 | Уплотнительное кольцо | 4 |
| 45 | 0352225 | Пробка | 2 |
| 46 | 0799720 | Пробка | 1 |
| 47 | 0436603 | Дроссель | 4 |
| 48 | 0167923 | Болт с внутренним шестигранником | 6 |
| 49 | 0396814 | Палец | 2 |
| 57 | 0799721 | Пробка | 4 |
| 58 | 0647006 | Пробка | 2 |
| 59 | 4506408 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
