Ступень — HITACHI ZR420JC

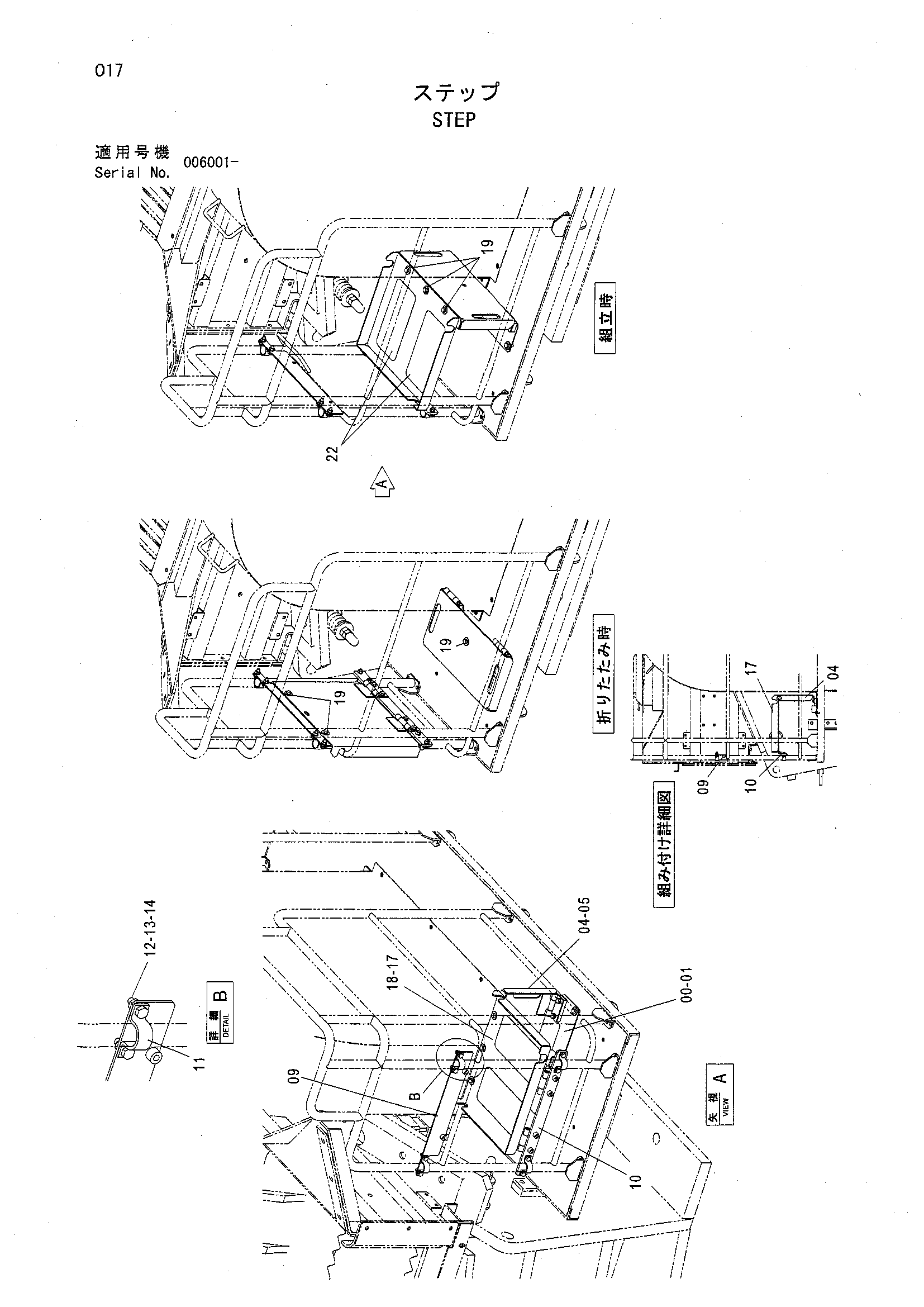

Заводская схема «Ступень» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9763300 | Кронштейн | 1 |
| 01 | J281025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | 4486055 | Плоская шайба | 1 |
| 04 | 8098045 | Опора | 1 |
| 05 | J271020 | Болт с шайбой | 4 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Плоская шайба | 1 |
| 09 | 9763298 | Пластина | 1 |
| 10 | 9763299 | Пластина | 1 |
| 11 | 4174241 | Хомут трубки | 4 |
| 12 | J921030 | Болт | 8 |
| 13 | A590110 | Плоская шайба | 8 |
| 14 | J950010 | Гайка | 8 |
| 17 | 8098046 | Пол | 1 |
| 18 | J271030 | Болт с шайбой | 4 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Плоская шайба | 1 |
| 19 | J281030 | Болт с шайбой | 3 |
| 19A | J901030 | Болт | 1 |
| 19B | 4486055 | Плоская шайба | 1 |
| 22 | 4224791 | Лента | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
