Таил крышка — HITACHI ZR420JC

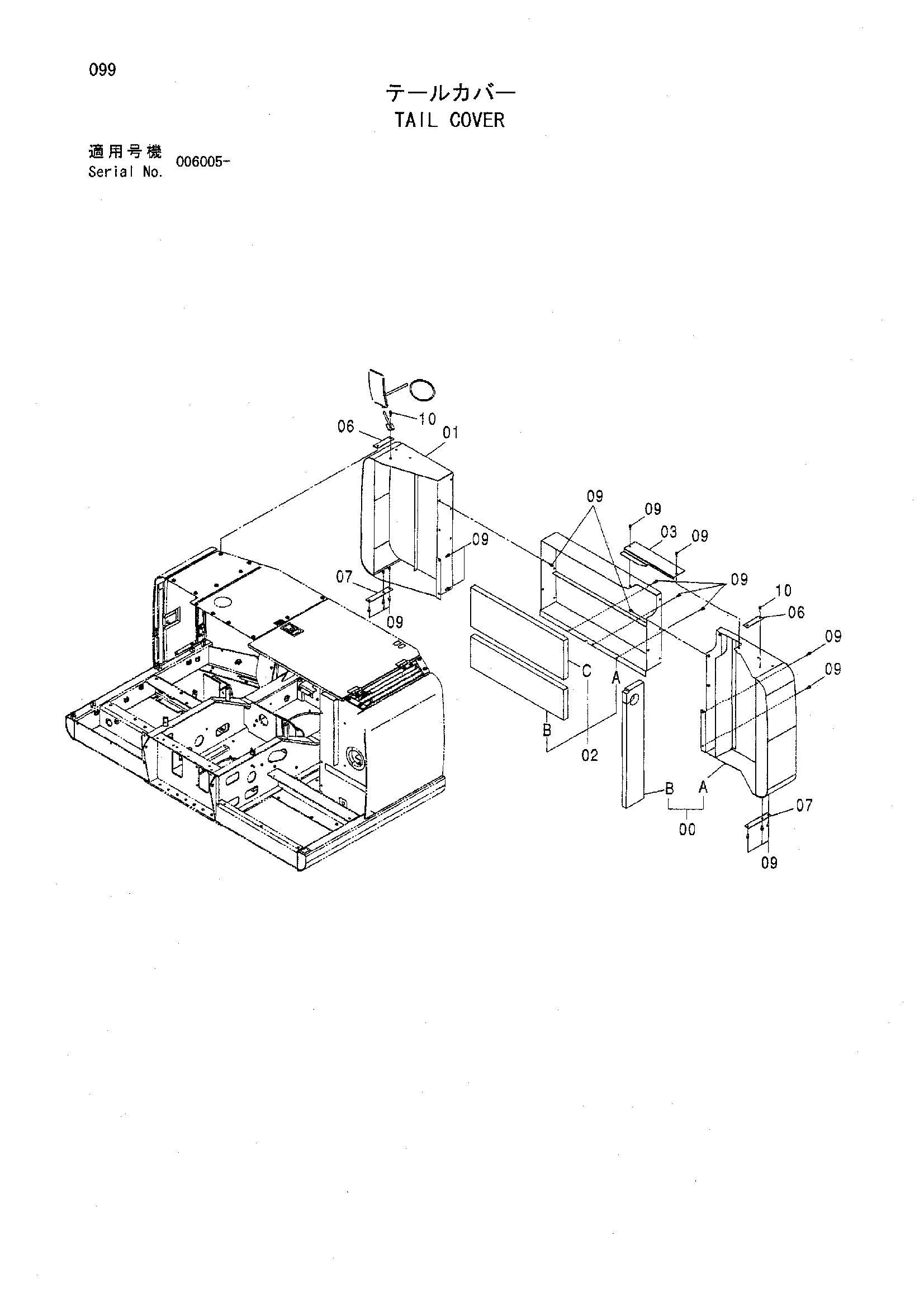

Заводская схема «Таил крышка» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8090696 | Крышка таил | 1 |
| 00A | 6021526 | Крышка таил | 1 |
| 00B | 3097168 | Резиновая прокладка | 1 |
| 01 | 6021525 | Крышка таил | 1 |
| 02 | 8090706 | Крышка таил | 1 |
| 02A | 7043695 | Крышка таил | 1 |
| 02B | 4486797 | Резиновая прокладка | 1 |
| 02C | 4486798 | Резиновая прокладка | 1 |
| 03 | 3097191 | Крышка | 1 |
| 06 | 4431746 | Пластина | 2 |
| 07 | 4444126 | Пластина | 2 |
| 09 | J021030 | Болт с шайбой | 25 |
| 09 | J271030 замена: J901030 | Болт с шайбой | 25 |
| 09 | J271030 замена: J222010 | Болт с шайбой | 25 |
| 10 | J021040 | Болт с шайбой | 2 |
| 10 | J271040 замена: J901040 | Болт с шайбой | 2 |
| 10 | J271040 замена: J222010 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
