Боковой конвейер кхуте — HITACHI ZR420JC

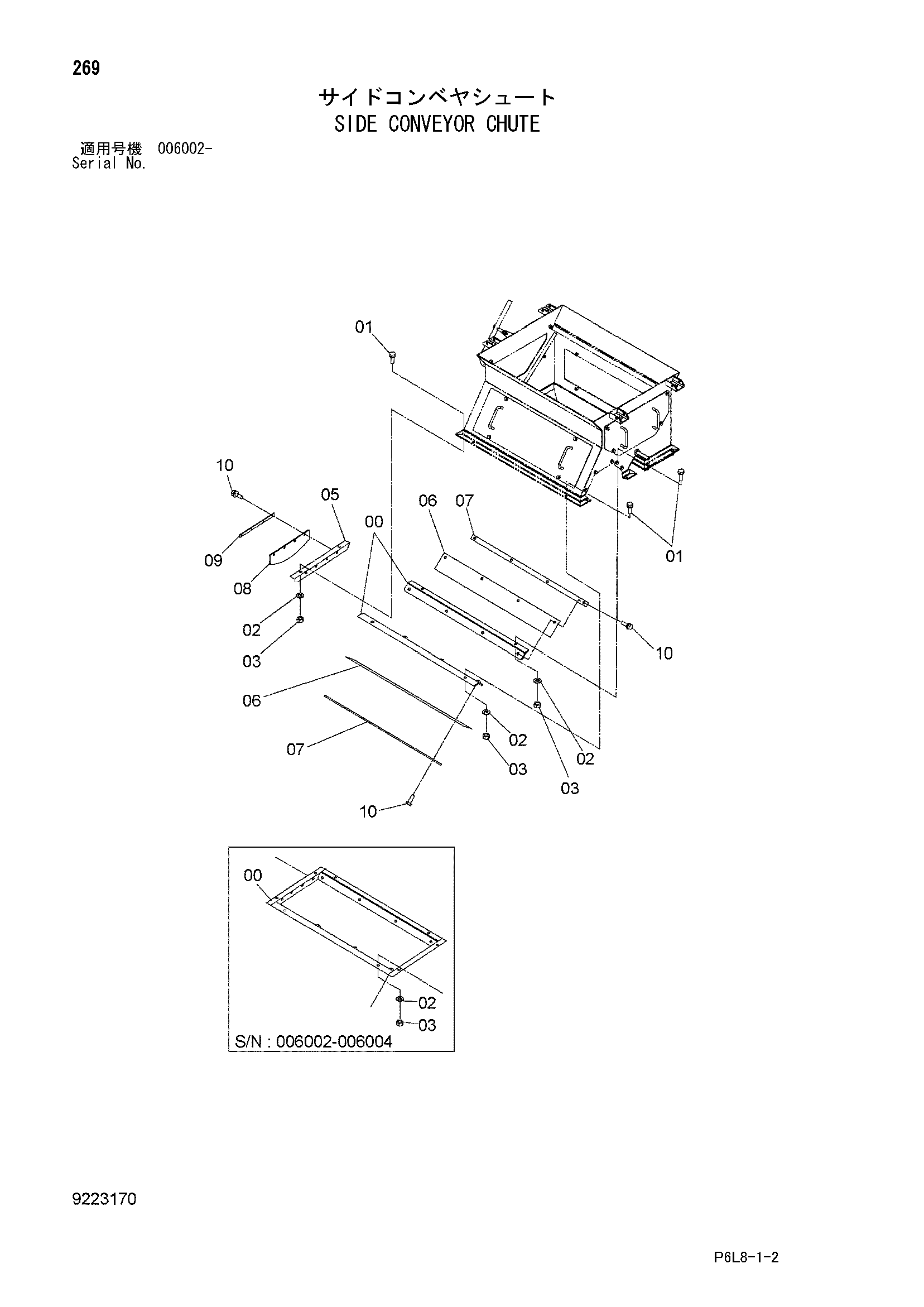

Заводская схема «Боковой конвейер кхуте» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7043934 | Кронштейн | 1 |
| 00 | 9762503 | Кронштейн | 2 |
| 01 | J901230 | Болт | 8 |
| 01 | J901230 | Болт | 6 |
| 02 | A590912 | Пружинная шайба | 8 |
| 02 | A590912 | Пружинная шайба | 6 |
| 03 | J950012 | Гайка | 8 |
| 03 | J950012 | Гайка | 6 |
| 05 | 9762504 | Кронштейн | 1 |
| 06 | 4488748 | Резиновая прокладка | 2 |
| 07 | 4488747 | Пластина | 2 |
| 08 | 4488749 | Резиновая прокладка | 1 |
| 09 | 4436405 | Пластина | 1 |
| 10 | J271035 | Болт с шайбой | 12 |
| 10A | J901035 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
