Головка фильтр — HITACHI ZR420JC

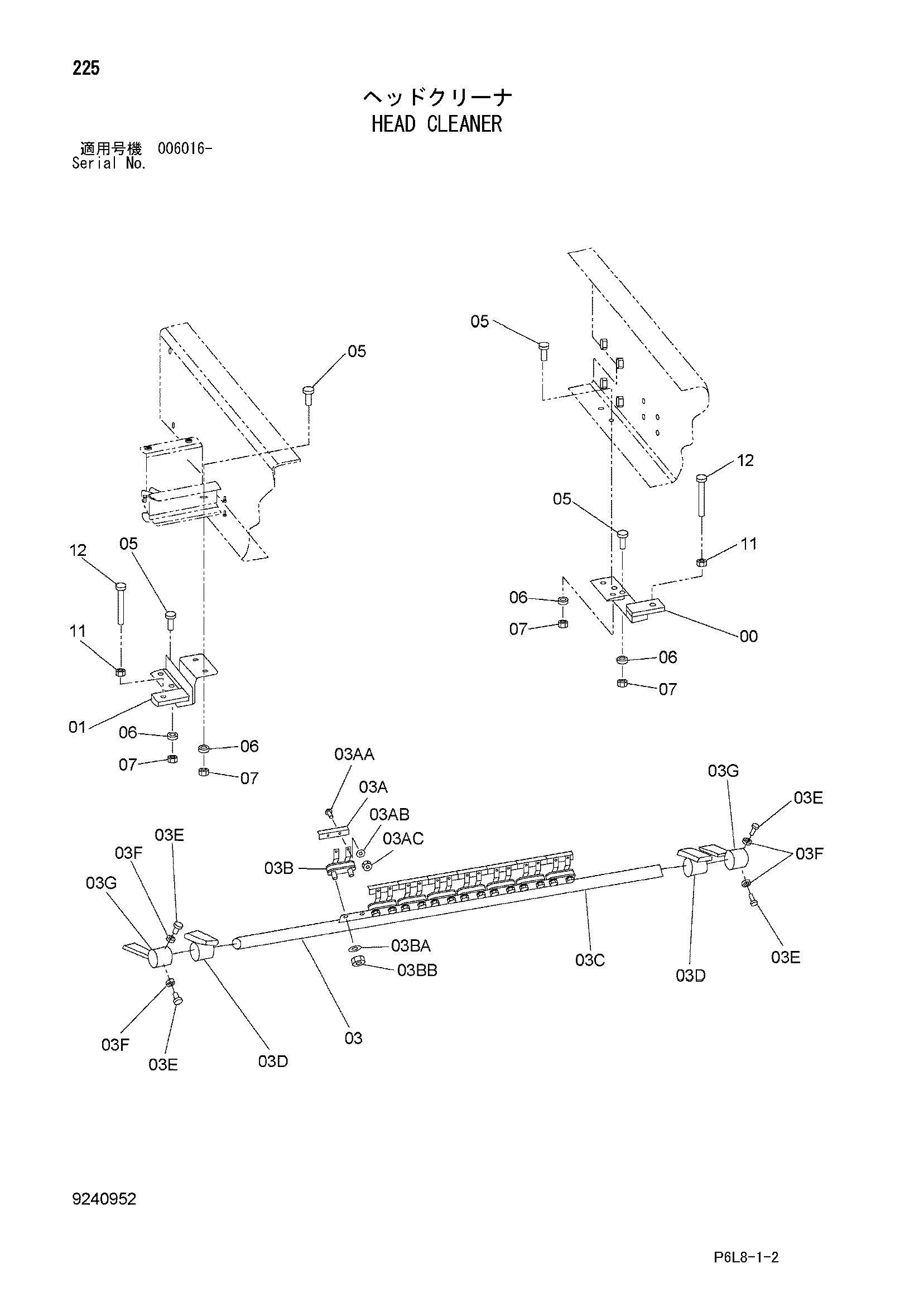

Заводская схема «Головка фильтр» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096985 | Кронштейн | 1 |
| 01 | 8096986 | Кронштейн | 1 |
| 03 | 4617199 | Фильтр в сборе | 1 |
| 03A | 4631956 | Кхип | 8 |
| 03B | 4631957 | Амортизатор | 8 |
| 03C | 8099433 | Кронштейн | 1 |
| 03D | 9763872 | Кронштейн | 2 |
| 03E | J901225 | Болт | 4 |
| 03F | J950012 | Гайка | 4 |
| 03G | 9763873 | Рычаг | 2 |
| 05 | J901235 | Болт | 8 |
| 06 | A590112 | Плоская шайба | 8 |
| 07 | J950012 | Гайка | 8 |
| 11 | J950016 | Гайка | 2 |
| 12 | M261680 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
