Гриззлй кхуте — HITACHI ZR420JC

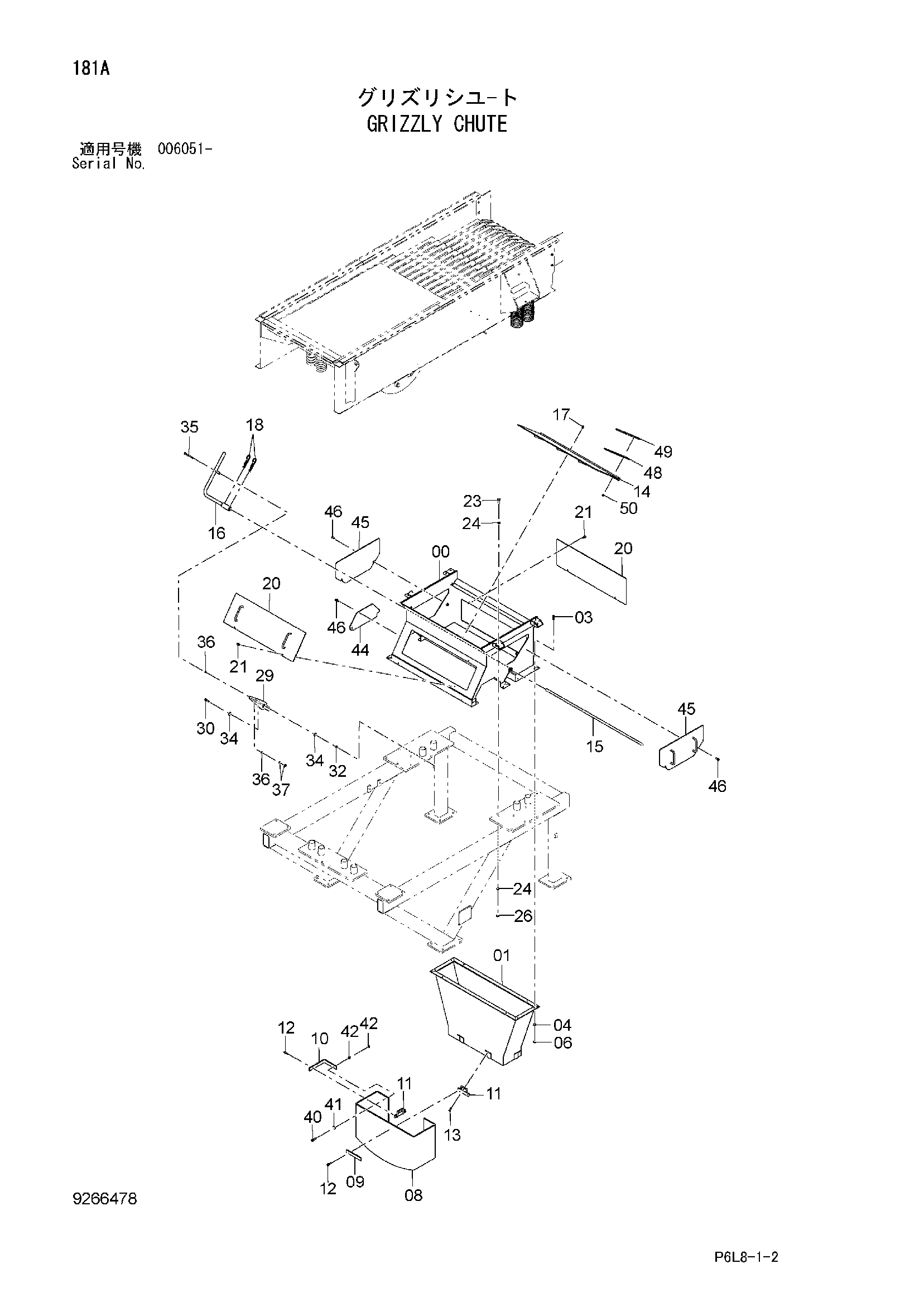

Заводская схема «Гриззлй кхуте» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6024820	Кхуте	1
01	7044028	Кхуте	1
03	J901235	Болт	8
04	A590112	Плоская шайба	8
06	J950012	Гайка	8
08	3097734	Резиновая прокладка	1
09	4489663	Пластина	2
10	4489666	Пластина	2
11	8091449	Кронштейн	4
12	J271040	Болт с шайбой	8
12A	J901040	Болт	1
12B	J222010	Шайба	1
13	J901030	Болт	4
14	8105876	Флаппер	1
15	3097735	Штанга	1
16	9762781	Рычаг	1
17	4027427	Пружинный штифт	4
18	3002554	Стопорный палец	2
20	8091455	Крышка	2
21	J271030	Болт с шайбой	8
21A	J901030	Болт	1
21B	J222010	Шайба	1
23	J901245	Болт	4
24	A590112	Плоская шайба	8
26	J950012	Гайка	4
29	4601444	Пластина	1
30	J901040	Болт	1
32	J950010	Гайка	1
34	J217083	Шайба	2
35	J901002	Болт	1
36	A590110	Плоская шайба	2
37	J950010	Гайка	2
40	J901045	Болт	2
41	J217083	Шайба	2
42	J950010	Гайка	4
44	4620073	Крышка	1
45	8094809	Крышка	2
46	J271030	Болт с шайбой	12
46A	J901030	Болт	1
46B	J222010	Шайба	1
48	4657822	Резиновая прокладка	2
49	4657821	Штанга плоский	2
50	4236623	Болт флусх	6

Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
