Рычаг хода — HITACHI ZR420JC

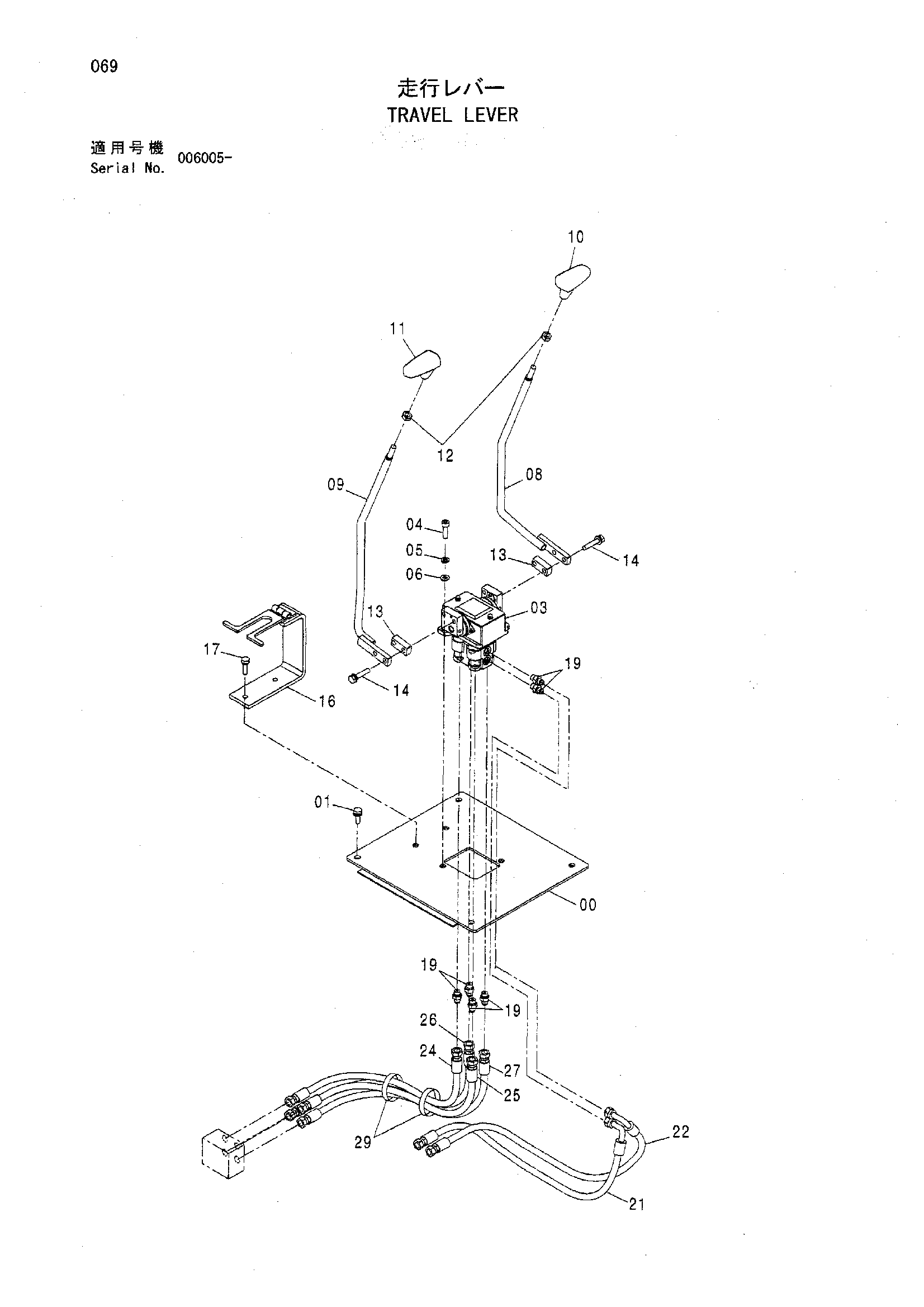

Заводская схема «Рычаг хода» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8090781 | Пластина | 1 |
| 01 | J021030 | Болт с шайбой | 4 |
| 01 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 01 | J271030 замена: J222010 | Болт с шайбой | 4 |
| 03 | 9184276 замена: 9226365 | Пилотный клапан | 1 |
| 03 | 9226365 | Пилотный клапан | 1 |
| 04 | J781035 | Болт с внутренним шестигранником | 2 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | A590110 | Плоская шайба | 2 |
| 08 | 8075450 | Рычаг | 1 |
| 09 | 8075449 | Рычаг | 1 |
| 10 | 2045468 замена: 2051176 | Рукоятка | 1 |
| 10 | 2051176 | Рукоятка | 1 |
| 11 | 2045469 замена: 2051177 | Рукоятка | 1 |
| 11 | 2051177 | Рукоятка | 1 |
| 12 | 4424185 | Гайка | 2 |
| 13 | 4395637 | Проставка | 2 |
| 14 | J021050 | Болт с шайбой | 4 |
| 14 | J271050 замена: J901050 | Болт с шайбой | 4 |
| 14 | J271050 замена: J222010 | Болт с шайбой | 4 |
| 16 | 8092230 | Замок | 1 |
| 17 | J011035 | Болт с шайбой | 2 |
| 17 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 17 | J271035 замена: J222010 | Болт с шайбой | 2 |
| 19 | A852123 | Адаптер | 6 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4609296 | Шланг | 1 |
| 22 | 4609297 | Шланг | 1 |
| 24 | 4487979 | Шланг | 1 |
| 25 | 4487982 | Шланг | 1 |
| 26 | 4487986 | Шланг | 1 |
| 27 | 4487990 | Шланг | 1 |
| 29 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
