Пол (левый) — HITACHI ZR420JC

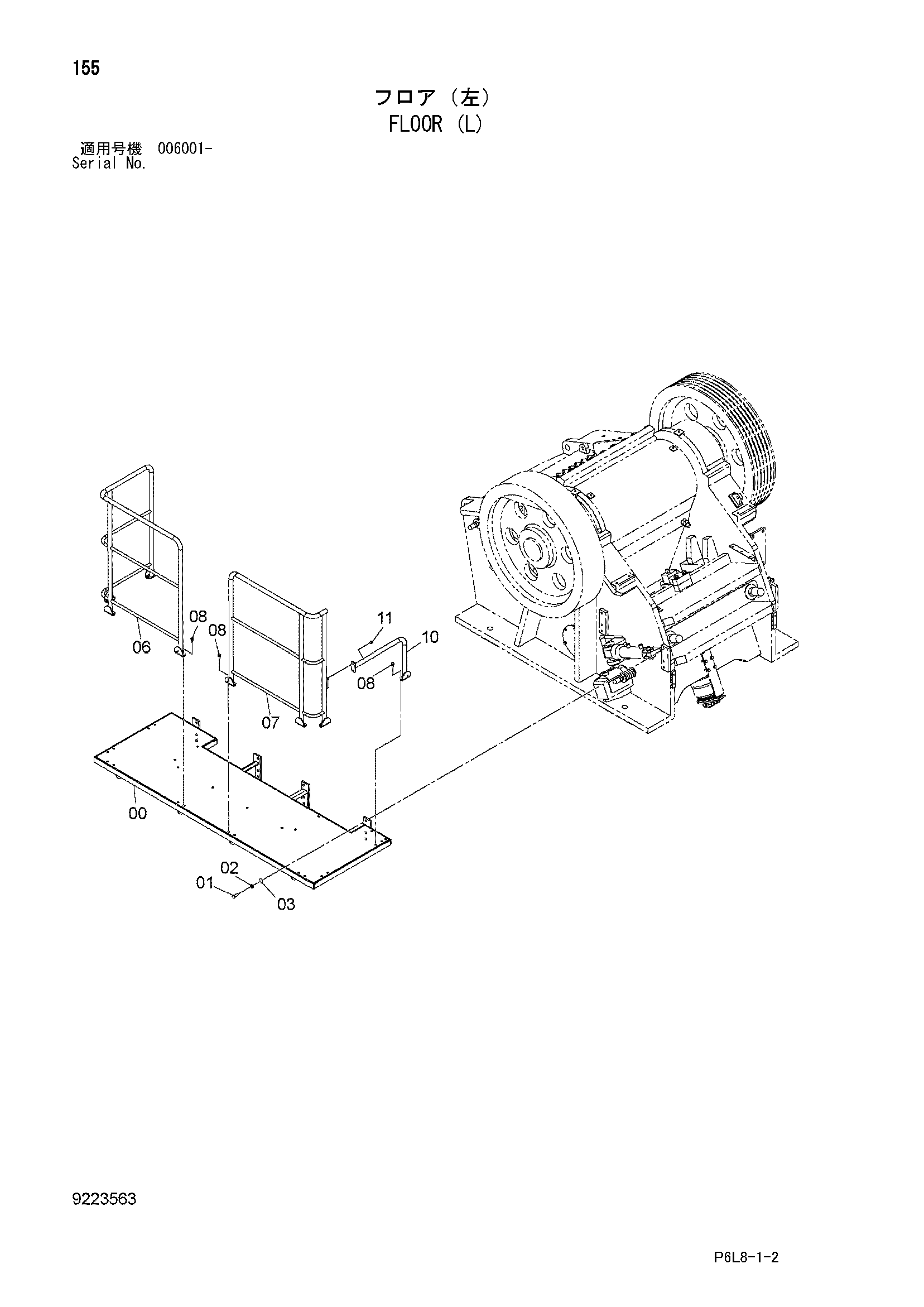

Заводская схема «Пол (левый)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021865 | Пол | 1 |
| 01 | J921645 | Болт | 12 |
| 01 | J921640 | Болт | 12 |
| 02 | A590916 | Пружинная шайба | 12 |
| 03 | J222016 | Шайба | 12 |
| 06 | 7043997 | Поручень | 1 |
| 07 | 7043998 | Поручень | 1 |
| 08 | J271030 | Болт с шайбой | 16 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 8093723 | Поручень | 1 |
| 11 | J271025 замена: J901020 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 11 | J271020 | Болт с шайбой | 2 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
