Конвейер (1-1) — HITACHI ZR420JC

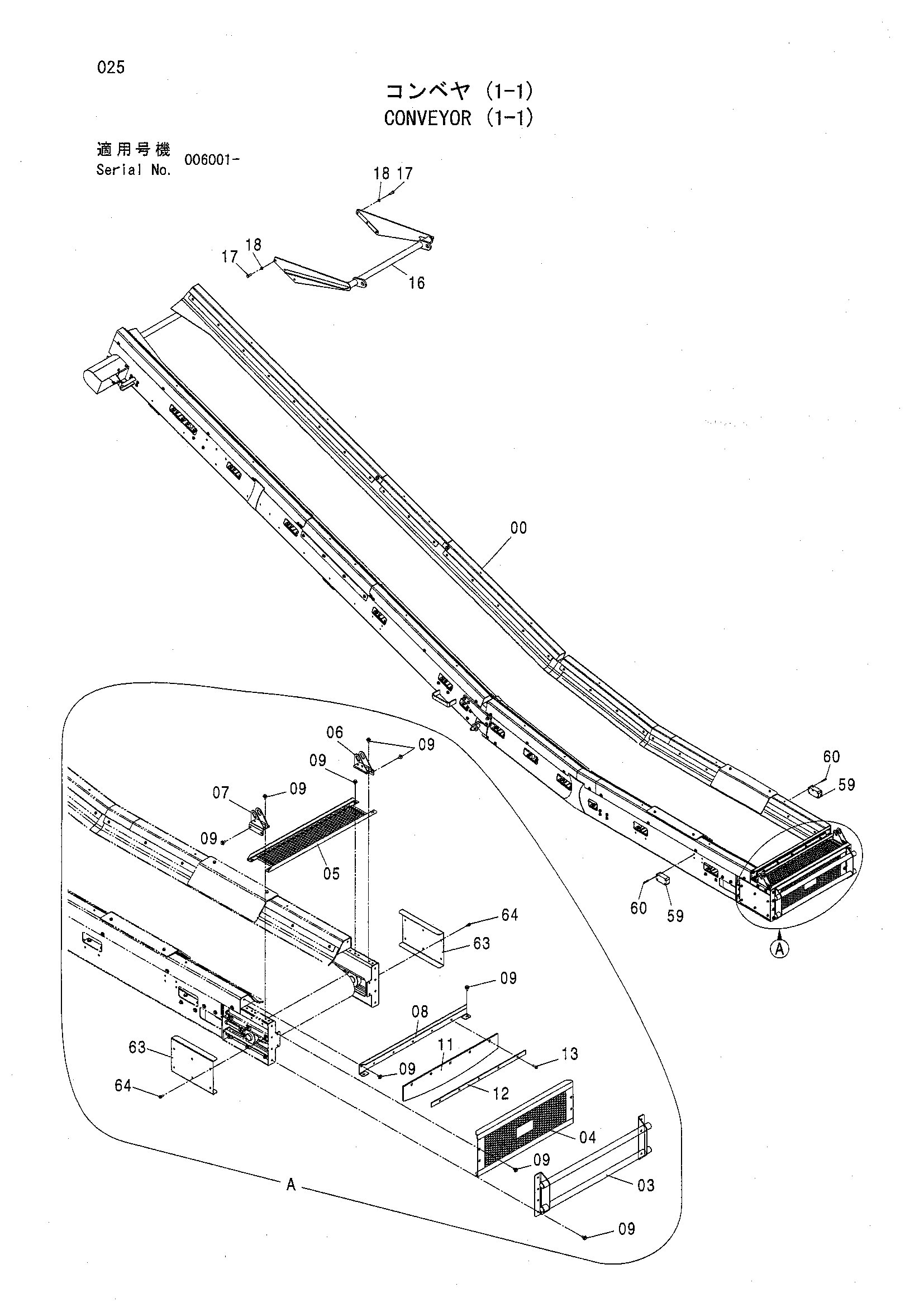

Заводская схема «Конвейер (1-1)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8090623 | Кронштейн | 1 |
| 04 | 8090624 | Крышка | 1 |
| 05 | 8090712 | Крышка | 1 |
| 06 | 8090714 | Кронштейн | 1 |
| 07 | 8090713 | Кронштейн | 1 |
| 08 | 8090795 | Кронштейн | 1 |
| 09 | J031030 | Болт с шайбой | 28 |
| 09 | J281030 замена: J901030 | Болт с шайбой | 28 |
| 09 | J281030 замена: 4486055 | Болт с шайбой | 28 |
| 11 | 4480364 | Резиновая прокладка | 1 |
| 12 | 4480363 | Штанга плоский | 1 |
| 13 | J021035 | Болт с шайбой | 5 |
| 13 | J271035 замена: J901035 | Болт с шайбой | 5 |
| 13 | J271035 замена: J222010 | Болт с шайбой | 5 |
| 16 | 8090622 | Кронштейн | 1 |
| 17 | J901640 | Болт | 6 |
| 18 | A590116 | Плоская шайба | 6 |
| 59 | 4615531 | Проставка | 2 |
| 60 | J781055 | Болт с внутренним шестигранником | 8 |
| 63 | 4614146 | Крышка | 2 |
| 63 | 4613547 | Крышка | 2 |
| 64 | J021030 | Болт с шайбой | 12 |
| 64 | J271030 замена: J901030 | Болт с шайбой | 12 |
| 64 | J271030 замена: J222010 | Болт с шайбой | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
