Крышка (2) — HITACHI ZR420JC

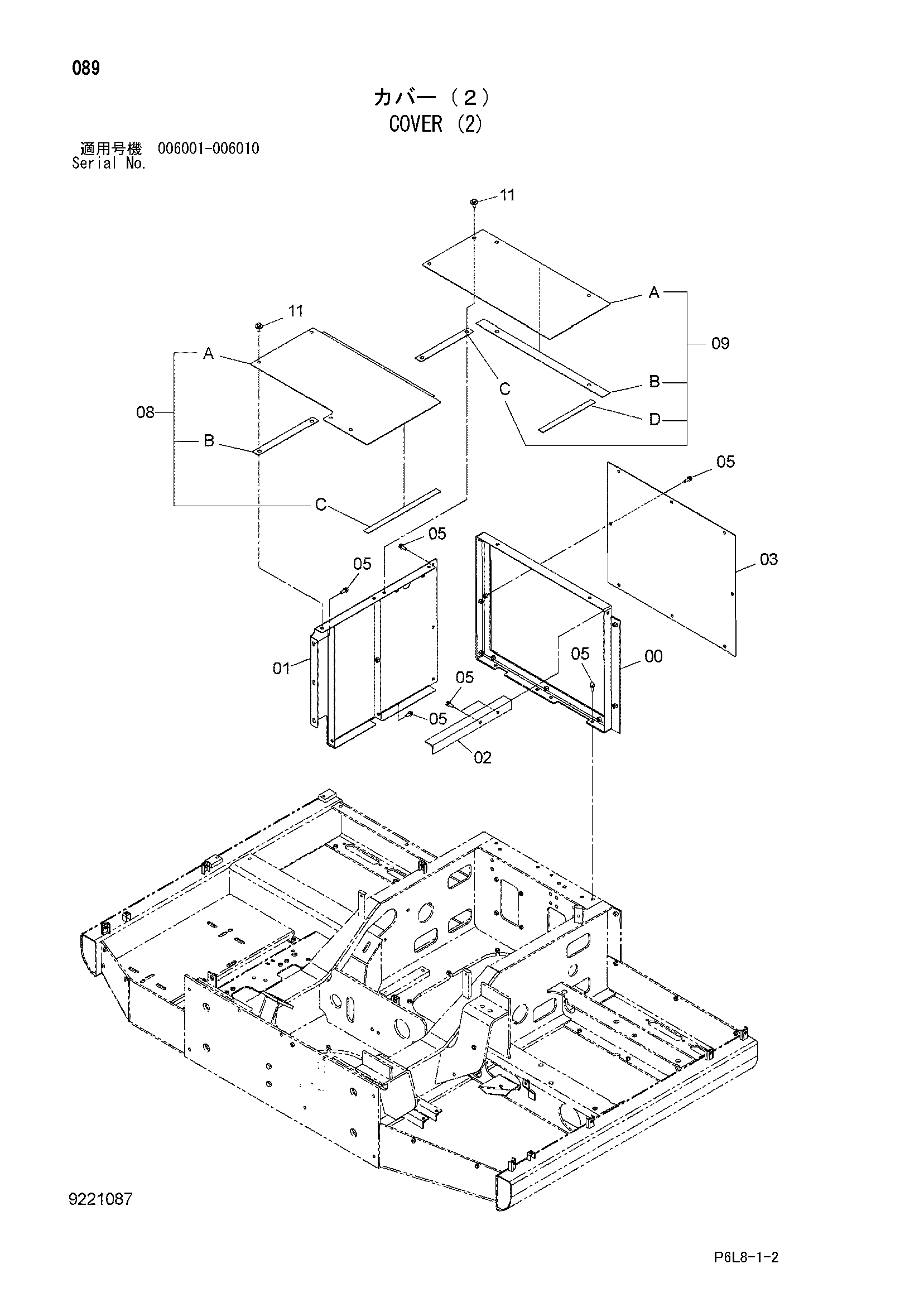

Заводская схема «Крышка (2)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7043632 | Опора | 1 |
| 01 | 7043732 | Опора | 1 |
| 02 | 3096101 | Кронштейн | 1 |
| 03 | 3096182 | Крышка | 1 |
| 05 | J271030 | Болт с шайбой | 21 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 08 | 8090783 замена: 8103779 | Крышка | 1 |
| 08 | 8090783 замена: 4619853 | Крышка | 1 |
| 08 | 8090783 замена: M361025 | Крышка | 1 |
| 08A | 8090782 | Крышка | 1 |
| 08B | 4487112 | Резиновая прокладка | 1 |
| 08C | 4487113 | Резиновая прокладка | 1 |
| 09 | 8090785 замена: 8103746 | Крышка | 1 |
| 09A | 8090784 | Крышка | 1 |
| 09B | 4487114 | Резиновая прокладка | 1 |
| 09C | 4487115 | Резиновая прокладка | 1 |
| 09D | 4487116 | Резиновая прокладка | 1 |
| 11 | J281030 | Болт с шайбой | 8 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
