Тоггле группа (гидроножницы) — HITACHI ZR420JC

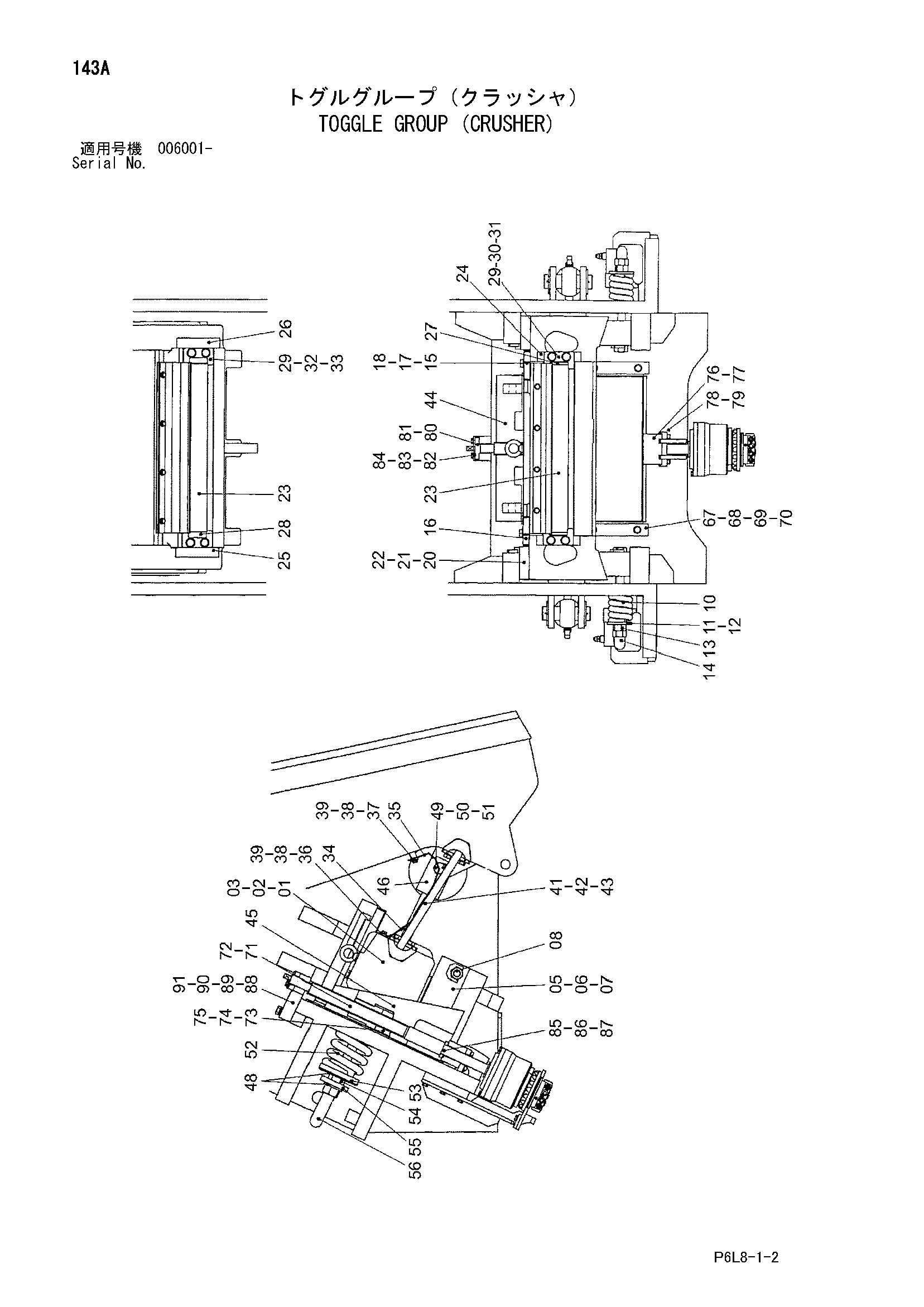

Заводская схема «Тоггле группа (гидроножницы)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4616605	Блок	1
02	4027471	Болт проушина	1
03	A590920	Пружинная шайба	1
05	4616660	Блок	2
06	J901230	Болт	2
07	A590112	Плоская шайба	2
08	J933031	Болт	4
10	4478579	Пружина	4
11	4616662	Шайба	4
12	A590130	Плоская шайба	4
13	J950030	Гайка	4
14	4478578	Колпачок	4
15	4616636	Крышка	1
16	4616637	Крышка	1
17	J932050	Болт	1
18	A590120	Плоская шайба	1
19	4616638	Регулировочная шайба	2
21	J901230	Болт	2
22	A590112	Плоская шайба	2
23	4616166	Сиденье	2
24	4616590	Кронштейн	2
25	4616588	Пластина	1
26	4616589	Пластина	1
27	4616706	Пластина	2
28	4616707	Пластина	2
29	4616604	Кронштейн	4
30	J932035	Болт	4
31	J222020	Шайба	4
32	J932035	Болт	4
33	A590120	Плоская шайба	4
34	4616703	Крышка	2
36	4616704	Пластина	2
38	J901230	Болт	8
39	A590112	Плоская шайба	8
41	4614502	Пластина (для укороченный)	1
41	4600623	Пластина (для укороченный)	1
41	4614503	Пластина (для удлинённый)	1
41	4600622	Пластина (для удлинённый)	1
42	J901230	Болт	3
43	A590912	Пружинная шайба	3
44	4616865	Пластина	1
45	4616576	Блок	1
46	4457697	Шток	2
48	A590139	Плоская шайба	2
49	4617678	Болт	2
50	4616657	Палец сприт	2
51	A590130	Плоская шайба	2
52	4457699	Пружина	2
53	4478657	Кронштейн	2
54	4478658	Гайка	2
55	4616603	Пластина	1
56	4478660	Колпачок	2
67	4616578	Пластина	2
68	J901650	Болт	4
69	A590116	Плоская шайба	4
70	A590916	Пружинная шайба	4
71	4616579	Болт регулировочный	1
72	4616672	Гайка	1
73	4616673	Кронштейн	1
74	J921602	Болт	2
75	J222016	Шайба	2
76	4616627	Корпус	1
77	4616625	Втулка	1
78	J781045	Болт с внутренним шестигранником	4
79	J222010	Шайба	4
80	4616628	Корпус	1
81	4616626	Втулка	1
82	4616631	Крышка	1
83	M261260	Болт	3
84	A590112	Плоская шайба	1
85	4616597	Упорная шайба	1
86	4616595	Пружинный штифт	1
87	4616598	Крышка	1
88	4616668	Кронштейн	1
89	J932000	Болт	2
90	A590120	Плоская шайба	2
91	A590920	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
