Центральный пол — HITACHI ZR420JC

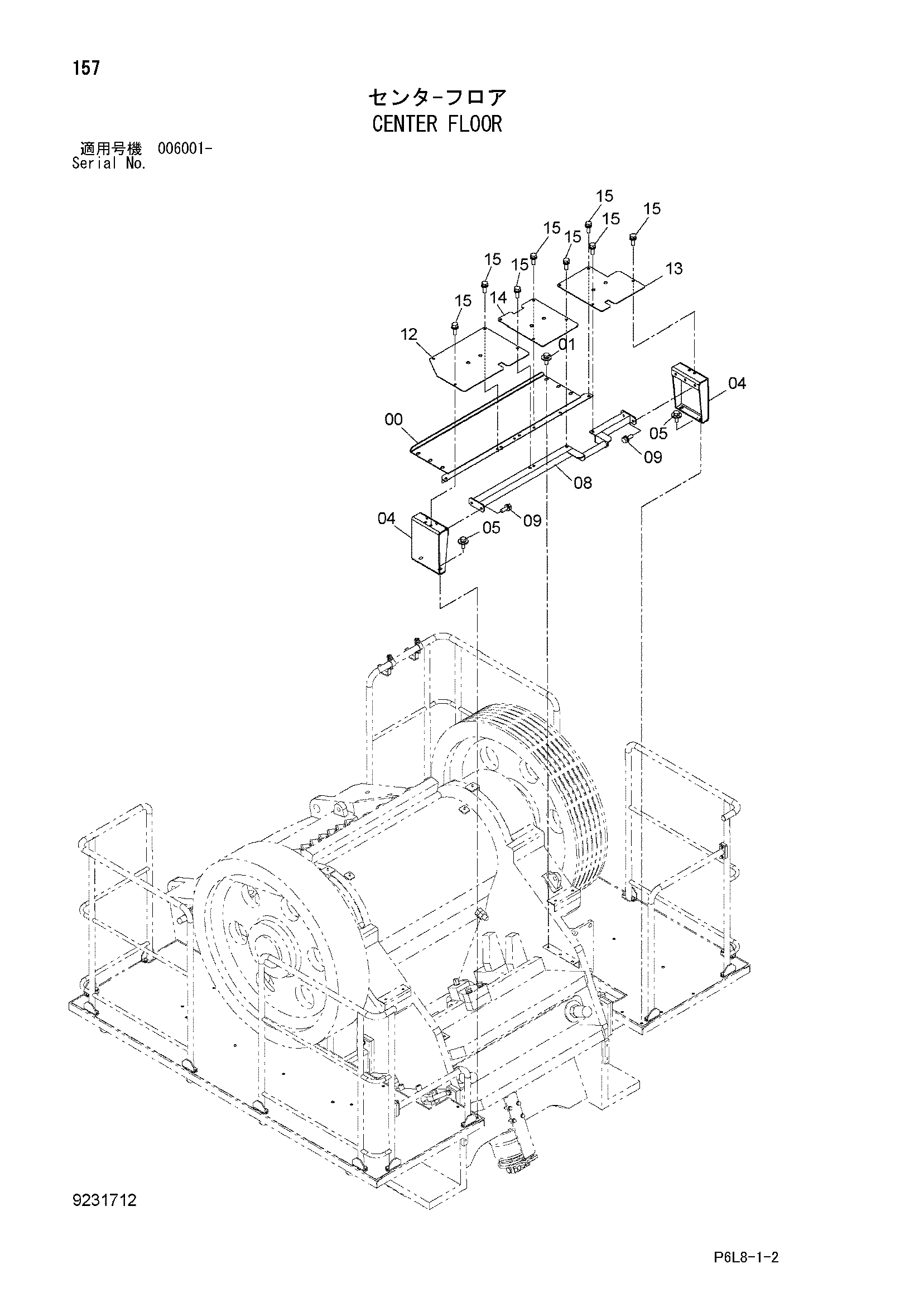

Заводская схема «Центральный пол» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7045491 | Рама | 1 |
| 01 | J281030 | Болт с шайбой | 6 |
| 01A | J901030 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 04 | 8094687 | Рама | 2 |
| 05 | J281030 | Болт с шайбой | 4 |
| 05A | J901030 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 08 | 8094688 | Опора | 1 |
| 09 | J271030 | Болт с шайбой | 4 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 12 | 4613975 | Крышка | 1 |
| 13 | 4613976 | Крышка | 1 |
| 14 | 4613977 | Крышка | 1 |
| 15 | J271030 | Болт с шайбой | 12 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
