Конвейер (1-3) — HITACHI ZR420JC

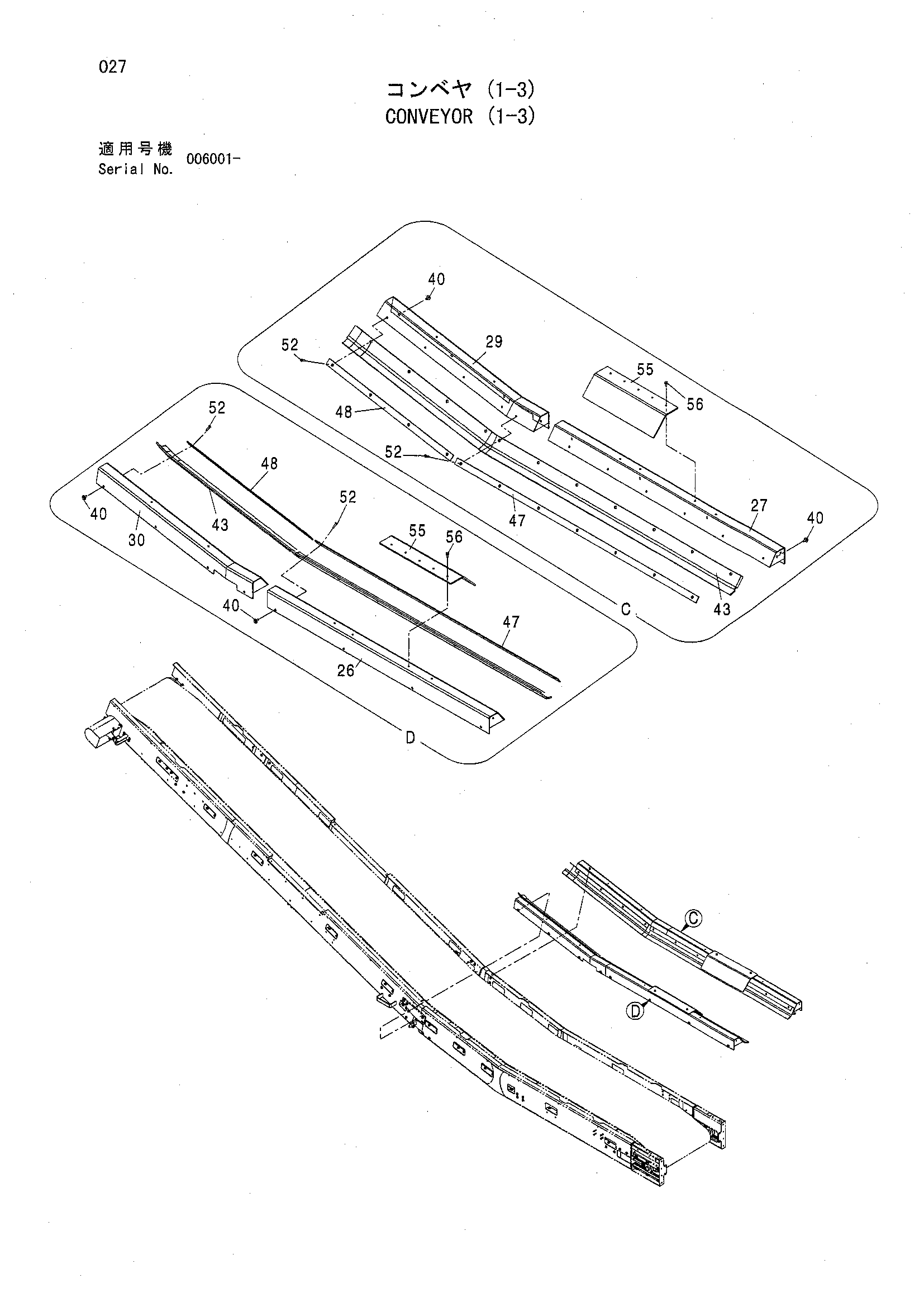

Заводская схема «Конвейер (1-3)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 26 | 7042967 | Скирт | 1 |
| 27 | 7041948 | Скирт | 1 |
| 29 | 7042970 | Скирт | 1 |
| 30 | 7043712 | Скирт | 1 |
| 40 | J031030 | Болт с шайбой | 16 |
| 40 | J281030 замена: J901030 | Болт с шайбой | 16 |
| 40 | J281030 замена: 4486055 | Болт с шайбой | 16 |
| 43 | 3097198 | Резиновая прокладка | 2 |
| 47 | 4486942 | Штанга плоский | 2 |
| 48 | 4486943 | Штанга плоский | 2 |
| 52 | 4432554 | Болт флусх | 22 |
| 55 | 4625365 | Защитный кожух | 2 |
| 56 | J021030 | Болт с шайбой | 10 |
| 56 | J271030 замена: J901030 | Болт с шайбой | 10 |
| 56 | J271030 замена: J222010 | Болт с шайбой | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
