Крышка (1) — HITACHI ZR420JC

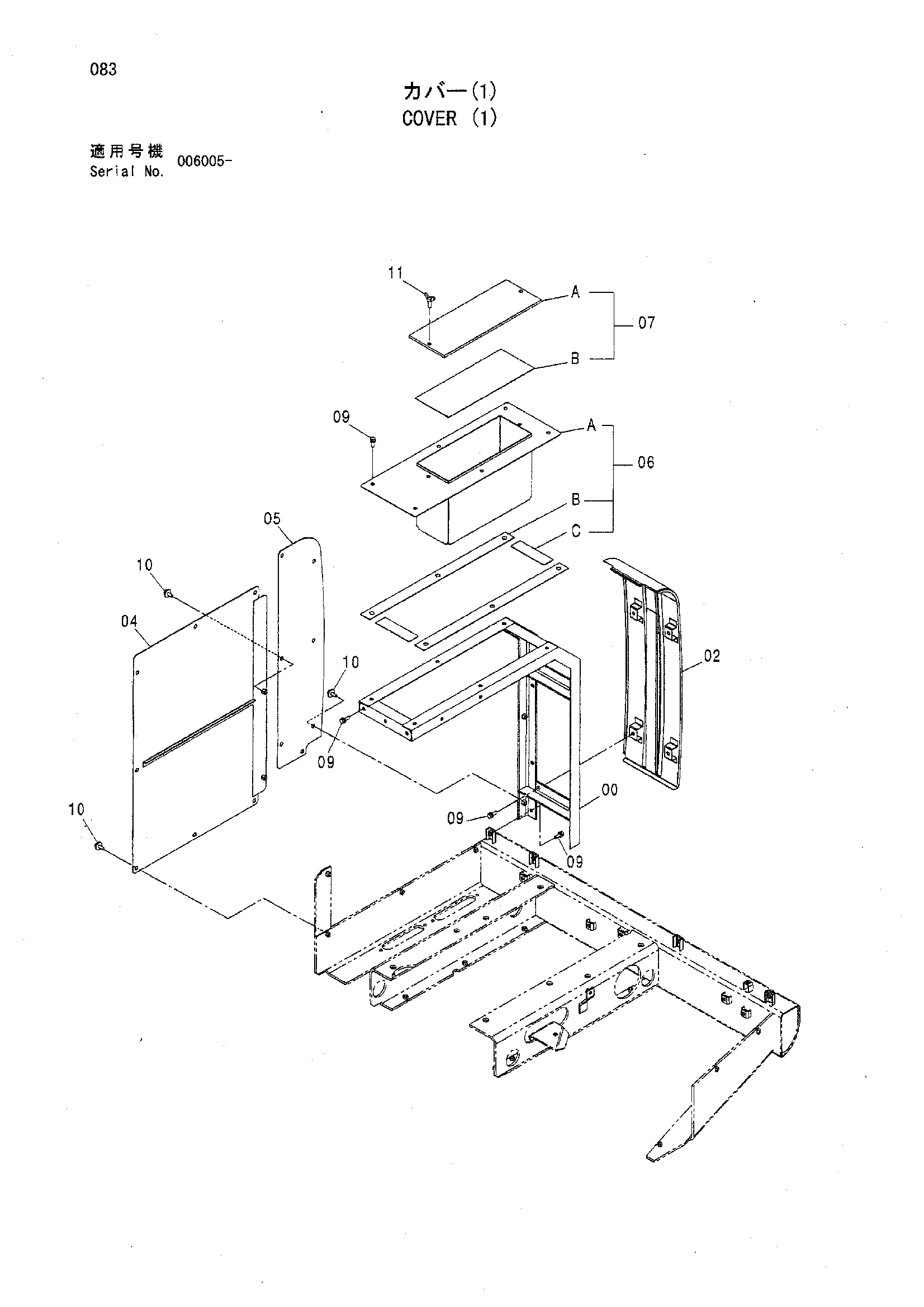

Заводская схема «Крышка (1)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7043722 | Опора | 1 |
| 02 | 6021538 | Крышка | 1 |
| 04 | 8092871 | Крышка | 1 |
| 05 | 3099629 | Крышка | 1 |
| 06 | 8093248 | Крышка | 1 |
| 06A | 7044815 | Крышка | 1 |
| 06B | 4486962 | Резиновая прокладка | 2 |
| 06C | 4486963 | Резиновая прокладка | 2 |
| 07 | 8093252 | Крышка | 1 |
| 07A | 3099925 | Крышка | 1 |
| 07B | 4608497 | Резиновая прокладка | 1 |
| 09 | J021030 | Болт с шайбой | 13 |
| 09 | J271030 замена: J901030 | Болт с шайбой | 13 |
| 09 | J271030 замена: J222010 | Болт с шайбой | 13 |
| 10 | J031030 | Болт с шайбой | 14 |
| 10 | J281030 замена: J901030 | Болт с шайбой | 14 |
| 10 | J281030 замена: 4486055 | Болт с шайбой | 14 |
| 11 | M361030 | Болт винг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
