Кхиппер — HITACHI ZR30FC

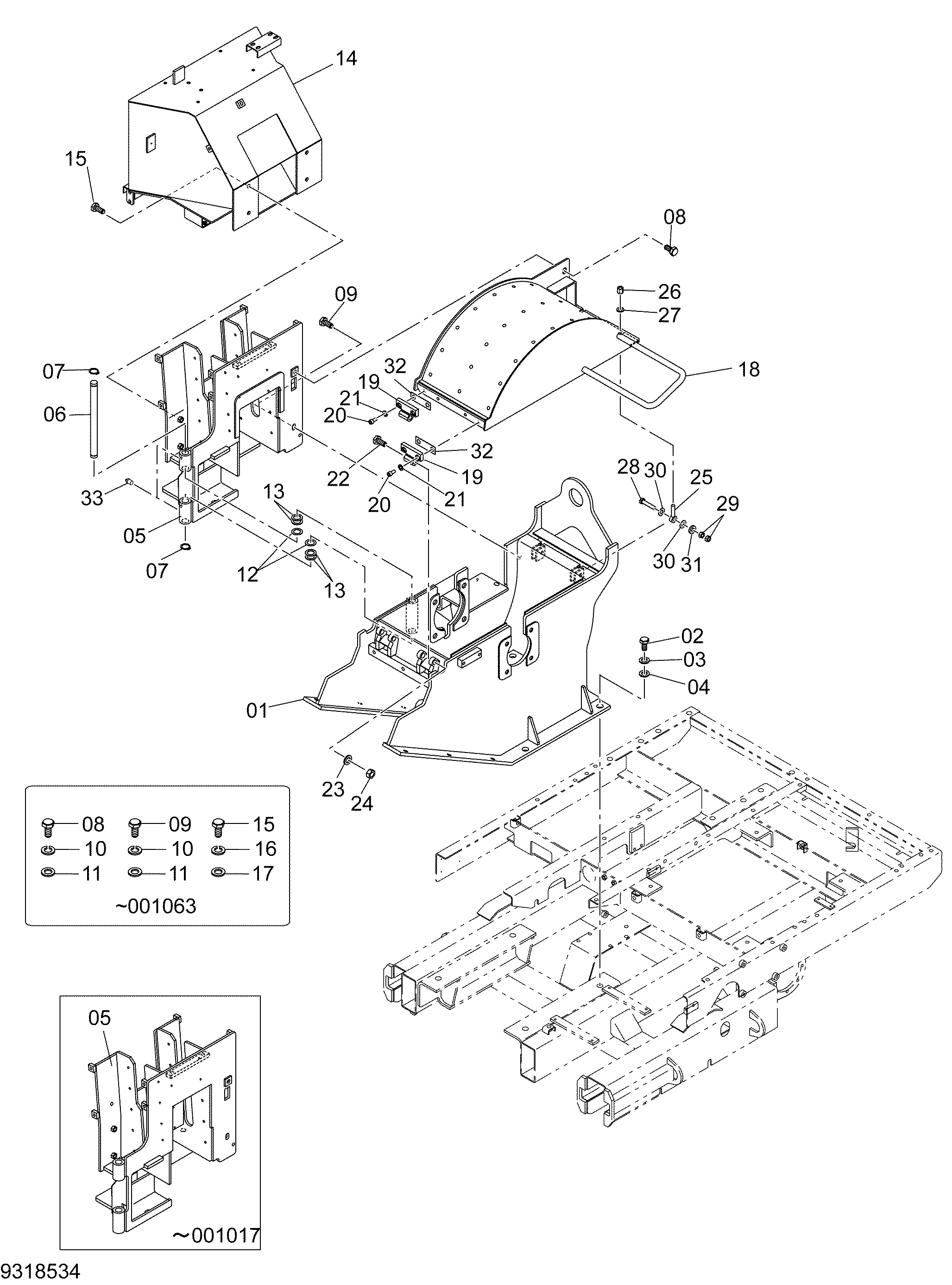

Заводская схема «Кхиппер» для HITACHI ZR30FC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5013239 | Рама | 1 |
| 02 | J902050 | Болт | 4 |
| 03 | J257220 | Пружинная шайба | 4 |
| 04 | J222020 | Шайба | 4 |
| 05 | 832974-12120 | Рама | 1 |
| 05 | 5013240 | Рама | 1 |
| 06 | 3112760 | Вал | 1 |
| 07 | 942517 | Стопорное кольцо | 2 |
| 08 | J901240 замена: J281240 | Болт | 1 |
| 08 | J281240 | Болт с шайбой | 1 |
| 08A | J901240 | Болт | 1 |
| 08B | 4249324 | Шайба | 1 |
| 09 | J901230 замена: J281230 | Болт | 1 |
| 09 | J281230 | Болт с шайбой | 1 |
| 09A | J901230 | Болт | 1 |
| 09B | 4249324 | Шайба | 1 |
| 10 | A590912 | Пружинная шайба | 2 |
| 11 | 449490 | Плоская шайба | 2 |
| 12 | 4718693 | Регулировочная шайба 1 0mm | 2 |
| 13 | 4718694 | Регулировочная шайба 2 0mm | 4 |
| 14 | 5013241 | Базовый | 1 |
| 15 | J901235 замена: J271235 | Болт | 4 |
| 15 | J271235 | Болт с шайбой | 4 |
| 15A | J901235 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | A590912 | Пружинная шайба | 4 |
| 17 | A590112 | Плоская шайба | 4 |
| 18 | 832974-12150 | Капот | 1 |
| 18 | 6024511 | Капот | 1 |
| 19 | 3112774 | Петля | 2 |
| 20 | J781020 | Болт с внутренним шестигранником | 4 |
| 21 | A590910 | Пружинная шайба | 4 |
| 22 | 4718755 | Болт | 2 |
| 23 | A590916 | Пружинная шайба | 2 |
| 24 | J950016 | Гайка | 2 |
| 25 | 3112791 | Болт | 2 |
| 26 | 4718692 | Гайка | 2 |
| 27 | J222012 | Шайба | 2 |
| 28 | 4718508 | Болт | 2 |
| 29 | J950012 | Гайка | 4 |
| 30 | 4718695 | Регулировочная шайба 1 0mm | 4 |
| 31 | 4717943 | Шайба | 2 |
| 32 | 4692680 | Регулировочная шайба 0 953mm | 2 |
| 33 | J75481 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR30FC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
