Конвейер (1) — HITACHI ZR30FC

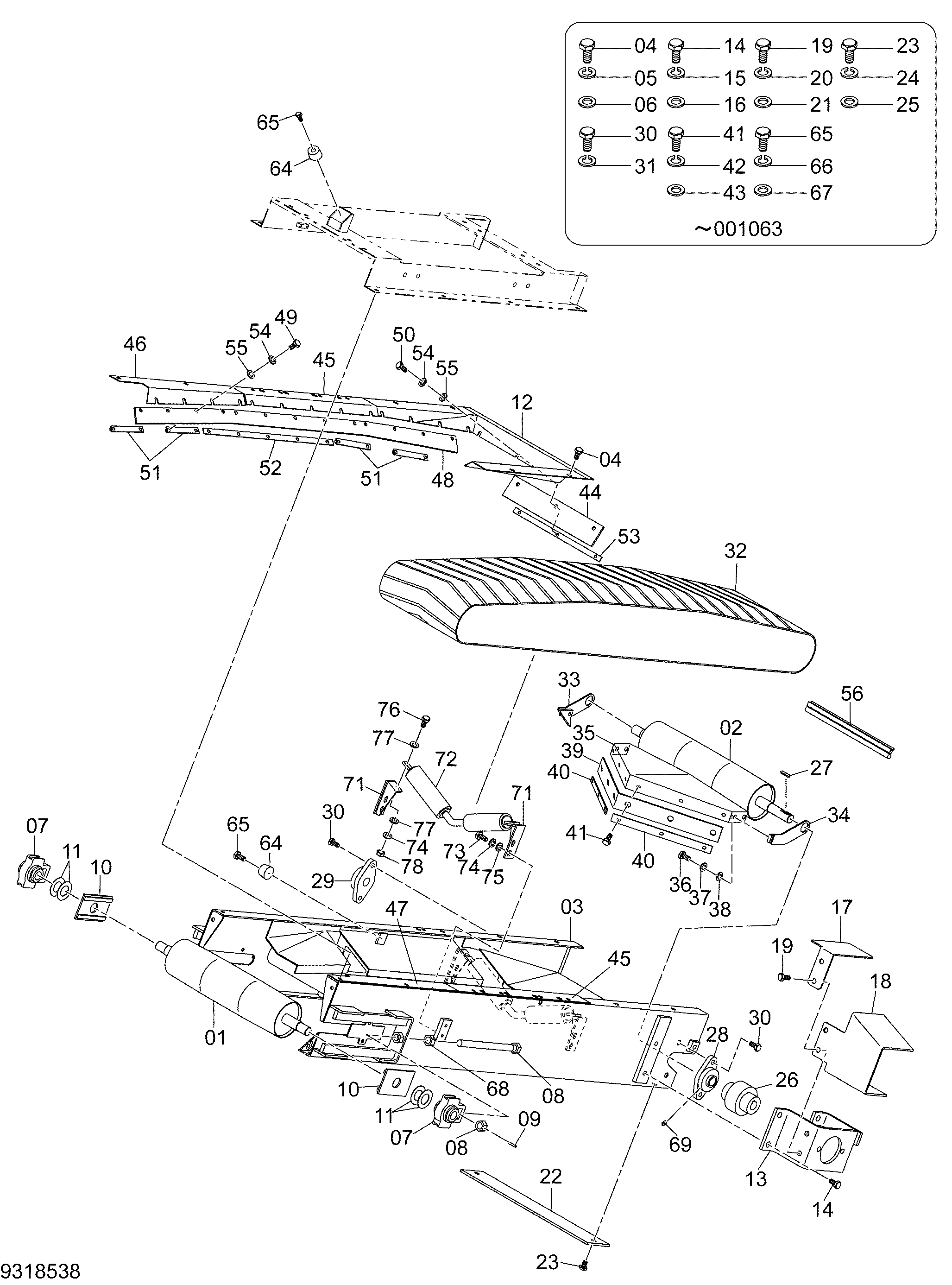

Заводская схема «Конвейер (1)» для HITACHI ZR30FC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6028446 | Шкив | 1 |
| 02 | 6028447 | Шкив | 1 |
| 03 | 5013290 | Рама | 1 |
| 04 | J901235 замена: J271235 | Болт | 6 |
| 04 | J271235 | Болт с шайбой | 6 |
| 04A | J901235 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | A590912 | Пружинная шайба | 6 |
| 06 | J222012 | Шайба | 6 |
| 07 | 4655945 | Подшипник блок | 2 |
| 08 | 8123328 | Болт | 2 |
| 09 | 4105691 | Пружинный штифт | 2 |
| 10 | 8123195 | Крышка | 2 |
| 11 | 3119706 | Регулировочная шайба 1 0mm | 4 |
| 12 | 6028448 | Кронштейн | 1 |
| 13 | 7059664 | Кронштейн | 1 |
| 14 | J901230 замена: J271225 | Болт | 3 |
| 14 | J271225 | Болт с шайбой | 3 |
| 14A | J901225 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | A590912 | Пружинная шайба | 3 |
| 16 | A590112 | Плоская шайба | 3 |
| 17 | 3120071 | Крышка муфта | 1 |
| 18 | 2059391 | Крышка гидромотор | 1 |
| 19 | J901235 замена: J271235 | Болт | 2 |
| 19 | J271235 | Болт с шайбой | 2 |
| 19A | J901235 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | A590912 | Пружинная шайба | 2 |
| 21 | A590112 | Плоская шайба | 2 |
| 22 | 3120072 | Пластина | 1 |
| 23 | J901230 замена: J271230 | Болт | 2 |
| 23 | J271230 | Болт с шайбой | 2 |
| 23A | J901230 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | A590912 | Пружинная шайба | 2 |
| 25 | A590112 | Плоская шайба | 2 |
| 26 | 4675689 | Муфта цепь | 1 |
| 27 | 3120075 | Шпонка | 1 |
| 28 | 4664402 | Подшипник блок | 1 |
| 29 | 4654525 | Подшипник блок | 1 |
| 30 | J901230 замена: J271230 | Болт | 4 |
| 30 | J271230 | Болт с шайбой | 4 |
| 30A | J901230 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | A590912 | Пружинная шайба | 4 |
| 32 | 4678163 | Ремень | 1 |
| 33 | 8123294 | Кронштейн | 1 |
| 34 | 8123295 | Кронштейн | 1 |
| 35 | 6028449 | Кронштейн | 1 |
| 36 | 4718784 | Болт | 4 |
| 37 | A590908 | Пружинная шайба | 4 |
| 38 | 4717542 | Шайба | 4 |
| 39 | 2059392 | Резиновая прокладка | 1 |
| 40 | 3120076 | Пластина | 2 |
| 41 | 4717545 замена: 4676014 | Болт | 6 |
| 41 | 4676014 | Болт с шайбой | 6 |
| 42 | A590908 | Пружинная шайба | 6 |
| 43 | A590108 | Плоская шайба | 6 |
| 44 | 3120077 | Резиновая прокладка | 1 |
| 45 | 2059393 | Кронштейн | 2 |
| 46 | 1037090 | Кронштейн | 1 |
| 47 | 1037091 | Кронштейн | 1 |
| 48 | 2059394 | Резиновая прокладка | 2 |
| 49 | 3120078 | Болт | 26 |
| 50 | 3120079 | Болт | 3 |
| 51 | 8123296 | Пластина | 8 |
| 52 | 8123297 | Пластина | 2 |
| 53 | 8123298 | Пластина | 1 |
| 54 | A590906 | Пружинная шайба | 29 |
| 55 | 4717856 | Шайба | 29 |
| 56 | 4667881 | Уплотнительная окантовка | 1 |
| 64 | 4348784 | LEG | 2 |
| 65 | M430420 замена: J460420 | Винт | 2 |
| 65 | J460420 | Винт с шайбой | 2 |
| 66 | A590904 | Пружинная шайба | 2 |
| 67 | A590104 | Плоская шайба | 2 |
| 68 | J950018 | Гайка | 2 |
| 69 | J75581 | Пресс-маслёнка | 1 |
| 71 | 8123299 | Кронштейн | 4 |
| 72 | 4659136 | Ролик | 2 |
| 73 | 4717545 | Болт | 8 |
| 74 | A590908 | Пружинная шайба | 12 |
| 75 | 4717542 | Шайба | 8 |
| 76 | 4718583 | Болт | 4 |
| 77 | A590108 | Плоская шайба | 8 |
| 78 | J950008 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR30FC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
