Трактион — HITACHI ZR30FC

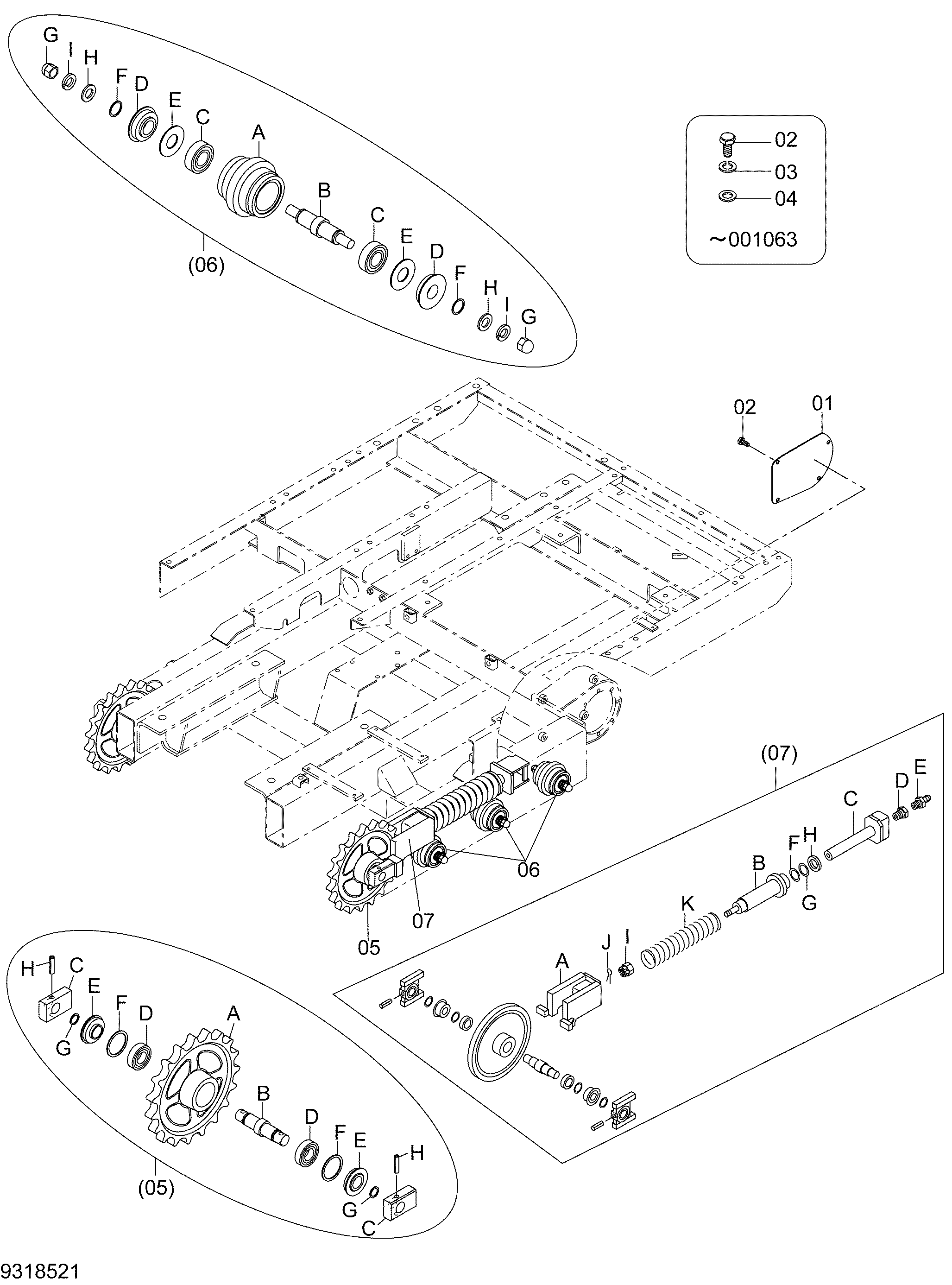

Заводская схема «Трактион» для HITACHI ZR30FC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3119966 | Крышка | 2 |
| 02 | J901020 замена: J271020 | Болт | 8 |
| 02 | J271020 | Болт с шайбой | 8 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | A590910 | Пружинная шайба | 8 |
| 04 | A590110 | Плоская шайба | 8 |
| 05 | 4691164 | Направляющее колесо | 2 |
| 05A | 4723842 | Направляющее колесо | 2 |
| 05B | 4723845 | Вал | 2 |
| 05C | 4723848 | Блок | 4 |
| 05D | 4723851 | Подшипник | 4 |
| 05E | 4723853 | Масляное уплотнение | 4 |
| 05F | 927488 | Стопорное кольцо | 4 |
| 05G | 931346 | Стопорное кольцо | 4 |
| 05H | 4116310 | Пружинный штифт | 4 |
| 06 | 4691171 | Ролик | 6 |
| 06A | 4723859 | Каток гусеница | 6 |
| 06B | 4723860 | Вал | 6 |
| 06C | 4723862 | Подшипник | 12 |
| 06D | 4723866 | Масляное уплотнение | 12 |
| 06E | 991722 | Стопорное кольцо | 12 |
| 06F | 942517 | Стопорное кольцо | 12 |
| 06G | 4373568 | Гайка колпачок | 12 |
| 06H | A509116 | Шайба | 12 |
| 06I | A590916 | Пружинная шайба | 12 |
| 07 | 4688050 | Гидроцилиндр | 2 |
| 07A | 4723890 | Йорк | 2 |
| 07B | 4723893 | Гидроцилиндр | 2 |
| 07C | 4723894 | Шток | 2 |
| 07D | 4723895 | Клапан | 2 |
| 07E | 4049653 | Пресс-маслёнка | 2 |
| 07F | 4506430 | Уплотнительное кольцо | 2 |
| 07G | 4723922 | Опорное кольцо | 2 |
| 07H | 4723923 | Пылезащитное уплотнение | 2 |
| 07I | 4724047 | Гайка | 2 |
| 07J | A764036 | Шплинт | 2 |
| 07K | 4723921 | Пружина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR30FC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
