Кхиппер в сборе — HITACHI ZR30FC

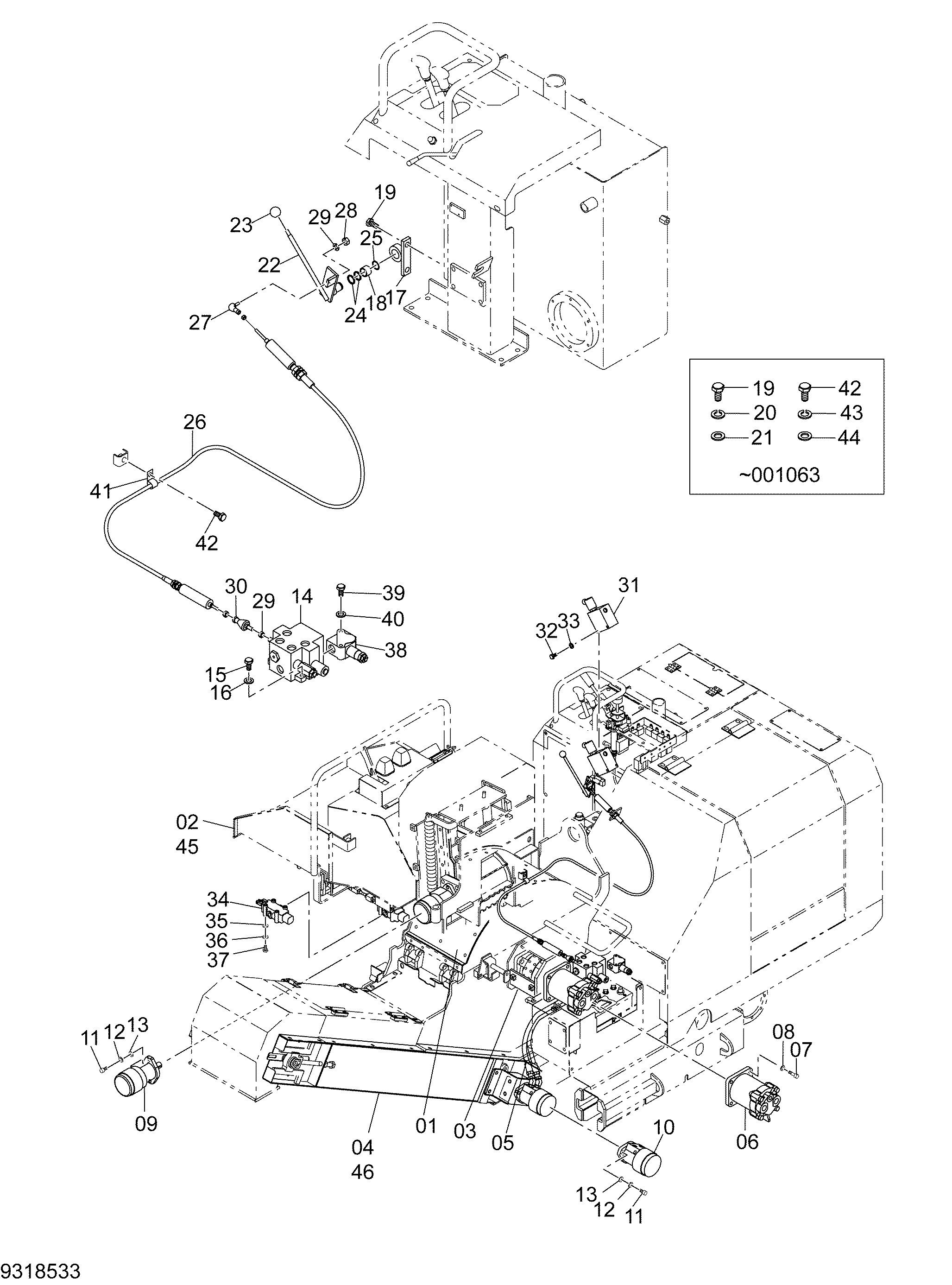

Заводская схема «Кхиппер в сборе» для HITACHI ZR30FC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
06	4690929	Гидромотор поршень	1
07	M341236	Болт	4
08	A590912	Пружинная шайба	4
09	4690945 замена: YJ00000259	Гидромотор	1
09	YJ00000259	Гидромотор	1
10	4690958 замена: YJ00000258	Гидромотор	1
10	YJ00000258	Гидромотор	1
11	M341240	Болт с внутренним шестигранником	4
12	A590912	Пружинная шайба	4
13	A590112	Плоская шайба	4
14	4690831	Гидрораспределитель	1
15	4718758	Болт	3
16	A590910	Пружинная шайба	3
17	7059438	Кронштейн	1
18	4664887	Подшипник неедле	1
19	J901025 замена: J271025	Болт	2
19	J271025	Болт с шайбой	2
19A	J901025	Болт	1
19B	J222010	Шайба	1
20	A590910	Пружинная шайба	2
21	A590110	Плоская шайба	2
22	7059437	Рычаг	1
23	4695573	Ручка	1
24	A590120	Плоская шайба	2
25	959500	Стопорное кольцо	1
26	4695481	Трос управления	1
27	4695536	Концевой шток	1
28	A590908	Пружинная шайба	1
29	J950008	Гайка	2
30	4695572	Концевой шток	1
31	4690938	Клапан регулировочный	1
32	4718787	Болт	2
33	A590908	Пружинная шайба	2
34	4690933	Гидрораспределитель	1
35	4718666	Болт	4
36	A590908	Пружинная шайба	4
37	A590108	Плоская шайба	4
38	4690934	Предохранительный клапан	1
39	4718786	Болт	2
40	A590908	Пружинная шайба	2
41	4190261	Зажим	1
42	J901020 замена: J271020	Болт	1
42	J271020	Болт с шайбой	1
42A	J901020	Болт	1
42B	J222010	Шайба	1
43	A590910	Пружинная шайба	1
44	A590110	Плоская шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR30FC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
