Супплй система (2) — HITACHI ZR30FC

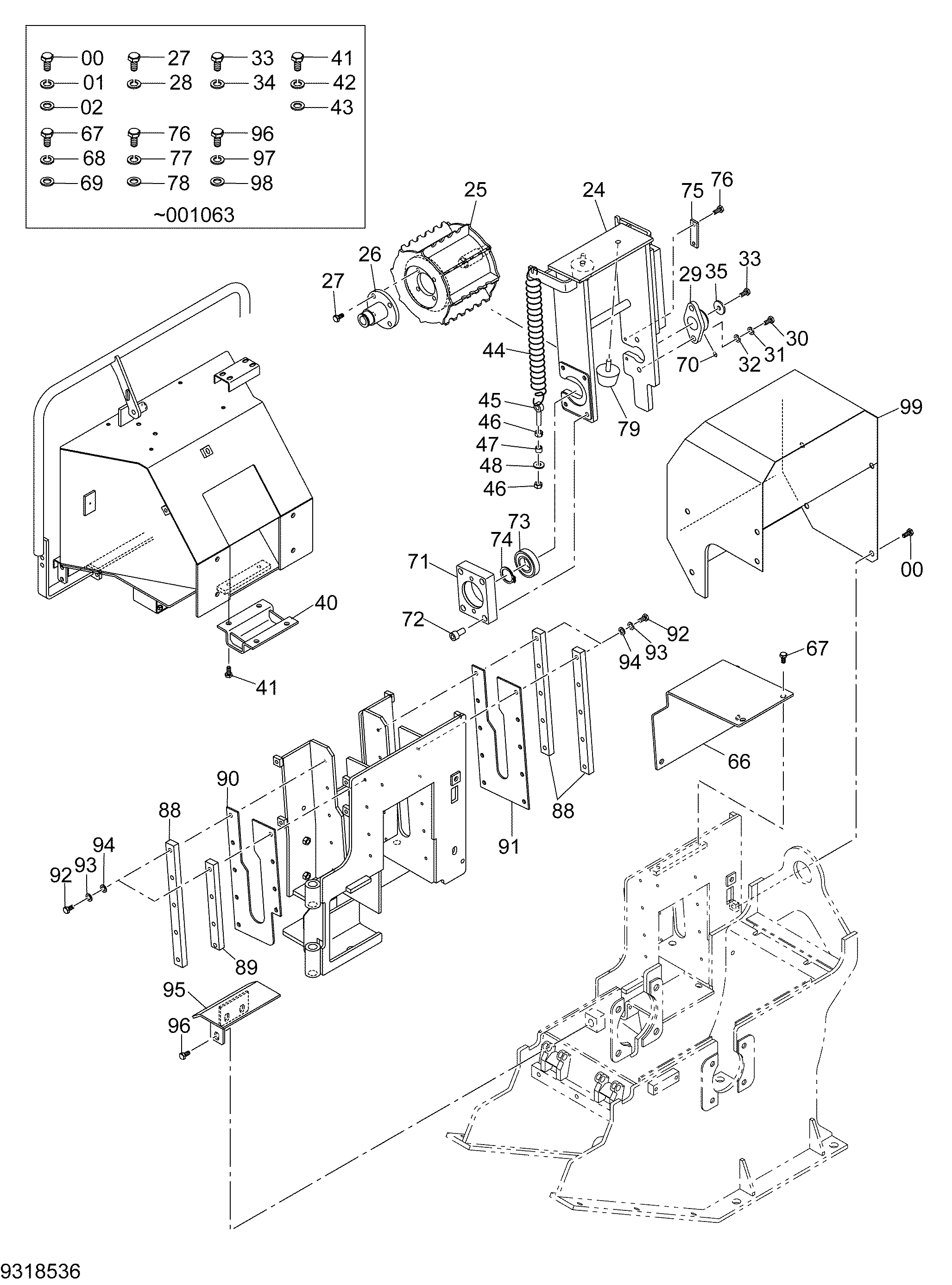

Заводская схема «Супплй система (2)» для HITACHI ZR30FC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J901016 замена: J271016 | Болт | 8 |
| 00 | J271016 | Болт с шайбой | 8 |
| 00A | J901016 | Болт | 1 |
| 00B | J222010 | Шайба | 1 |
| 01 | A590910 | Пружинная шайба | 8 |
| 02 | A590110 | Плоская шайба | 8 |
| 24 | 6028444 | Кронштейн | 1 |
| 25 | 6028371 | Колесо | 1 |
| 26 | 2054826 | Фланец | 1 |
| 27 | J901225 замена: J271225 | Болт | 4 |
| 27 | J271225 | Болт с шайбой | 4 |
| 27A | J901225 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | A590912 | Пружинная шайба | 4 |
| 29 | 4664402 | Подшипник блок | 1 |
| 30 | J901435 | Болт | 2 |
| 31 | A590914 | Пружинная шайба | 2 |
| 32 | A590114 | Плоская шайба | 2 |
| 33 | J901020 замена: J271020 | Болт | 1 |
| 33 | J271020 | Болт с шайбой | 1 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | A590910 | Пружинная шайба | 1 |
| 35 | 4717547 | Шайба | 1 |
| 40 | 8123193 | Кронштейн | 1 |
| 41 | J901020 замена: J271020 | Болт | 4 |
| 41 | J271020 | Болт с шайбой | 4 |
| 41A | J901020 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | A590910 | Пружинная шайба | 4 |
| 43 | A590110 | Плоская шайба | 4 |
| 44 | 3120003 | Пружина | 2 |
| 45 | 3112791 | Болт | 2 |
| 46 | J950012 | Гайка | 4 |
| 47 | 4694335 | Проставка | 2 |
| 48 | 449490 | Плоская шайба | 2 |
| 66 | 2054892 | Крышка | 1 |
| 67 | J901225 замена: J271225 | Болт | 4 |
| 67 | J271225 | Болт с шайбой | 4 |
| 67A | J901225 | Болт | 1 |
| 67B | J222012 | Шайба | 1 |
| 68 | A590912 | Пружинная шайба | 4 |
| 69 | A590112 | Плоская шайба | 4 |
| 70 | J75581 | Пресс-маслёнка | 1 |
| 71 | 2059388 | Фланец | 1 |
| 72 | M341040 | Болт с внутренним шестигранником | 4 |
| 73 | 4681374 | Подшипник | 1 |
| 74 | 962002 | Стопорное кольцо | 1 |
| 75 | 3120004 | Пластина | 1 |
| 76 | 4717545 замена: 4676014 | Болт | 2 |
| 76 | 4676014 | Болт с шайбой | 2 |
| 77 | A590908 | Пружинная шайба | 2 |
| 78 | A590108 | Плоская шайба | 2 |
| 79 | 4677723 | Ограничитель | 2 |
| 88 | 3120005 | Направляющая | 3 |
| 89 | 3120006 | Направляющая | 1 |
| 90 | 3120007 | Пластина | 1 |
| 91 | 3120008 | Пластина | 1 |
| 92 | 4718785 | Болт | 19 |
| 93 | A590908 | Пружинная шайба | 19 |
| 94 | A590108 | Плоская шайба | 19 |
| 95 | 7059661 | Кронштейн | 1 |
| 96 | J901235 замена: J271230 | Болт | 3 |
| 96 | J271230 | Болт с шайбой | 3 |
| 96A | J901230 | Болт | 1 |
| 96B | J222012 | Шайба | 1 |
| 97 | A590912 | Пружинная шайба | 3 |
| 98 | J222012 | Шайба | 3 |
| 99 | 6028372 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR30FC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
