Радиатор — HITACHI ZR30FC

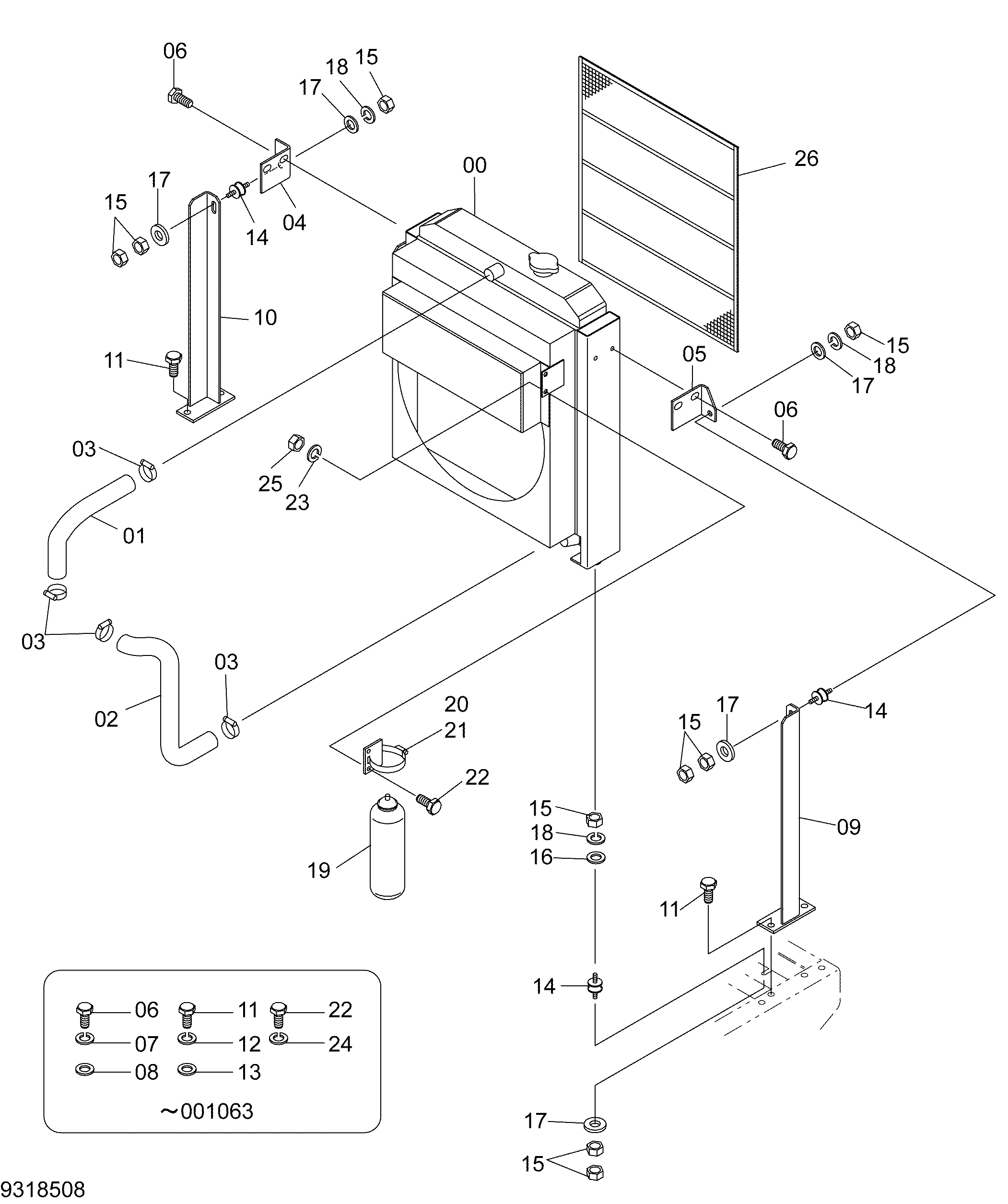

Заводская схема «Радиатор» для HITACHI ZR30FC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4690795 | Радиатор | 1 |
| 01 | 2059369 | Шланг | 1 |
| 02 | 2059370 | Шланг | 1 |
| 03 | 4505243 | Хомут шланга | 4 |
| 04 | 3119920 | Опора | 1 |
| 05 | 3119921 | Опора | 1 |
| 06 | J901020 замена: J271020 | Болт | 4 |
| 06 | J271020 | Болт с шайбой | 4 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | A590910 | Пружинная шайба | 4 |
| 08 | A590110 | Плоская шайба | 4 |
| 09 | 7059532 | Опора | 1 |
| 10 | 7059533 | Опора | 1 |
| 11 | J901030 замена: J281030 | Болт | 4 |
| 11 | J281030 | Болт с шайбой | 4 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 12 | A590910 | Пружинная шайба | 4 |
| 13 | 4718560 | Шайба | 4 |
| 14 | 4679882 | Резиновый кусион | 4 |
| 15 | J950008 | Гайка | 12 |
| 16 | A590108 | Плоская шайба | 2 |
| 17 | 4717542 | Шайба | 6 |
| 18 | A590908 | Пружинная шайба | 4 |
| 19 | 4677976 | Бак | 1 |
| 20 | 4677977 | Кронштейн | 1 |
| 21 | 4677979 | Лента | 1 |
| 22 | 4717545 замена: 4676014 | Болт | 2 |
| 22 | 4676014 | Болт с шайбой | 2 |
| 23 | A590908 | Пружинная шайба | 2 |
| 24 | A590108 | Плоская шайба | 2 |
| 25 | J950008 | Гайка | 2 |
| 26 | 8123222 | Экран | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR30FC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
