Гидролинии хода — HITACHI ZR30FC

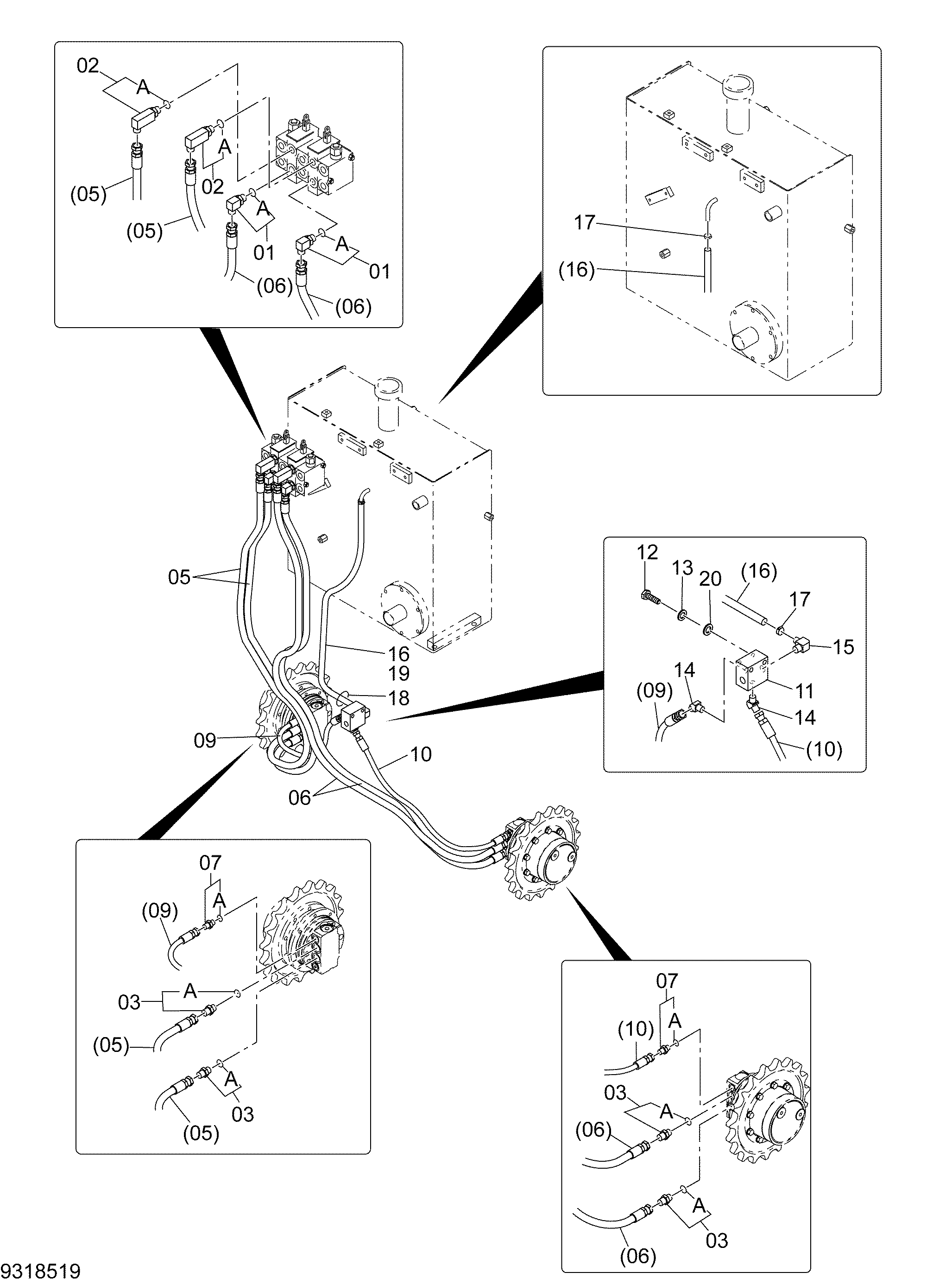

Заводская схема «Гидролинии хода» для HITACHI ZR30FC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4037761 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 2 |
| 02 | 4368216 | Угловой штуцер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 2 |
| 03 | 4042031 | Адаптер | 4 |
| 03A | 4509180 | Уплотнительное кольцо | 4 |
| 05 | 3111091 | Шланг | 2 |
| 06 | 3111417 | Шланг | 2 |
| 07 | 4042030 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 2 |
| 09 | 3111680 | Шланг | 1 |
| 10 | 3111991 | Шланг | 1 |
| 11 | 3119939 | Блок | 1 |
| 12 | 4718664 | Болт | 2 |
| 13 | A590908 | Пружинная шайба | 2 |
| 14 | 94-1501 | Угловой штуцер | 2 |
| 15 | 4697145 | Соединение шланг | 1 |
| 16 | 3111996 | Шланг | 1 |
| 17 | 4235205 | Хомут шланга | 2 |
| 18 | 4718642 | Ленточный зажим | 1 |
| 19 | 4682093 замена: 4327293 | Защитный кожух | 1 |
| 19 | 4327293 | Защитный кожух | 2 |
| 20 | A590108 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR30FC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
