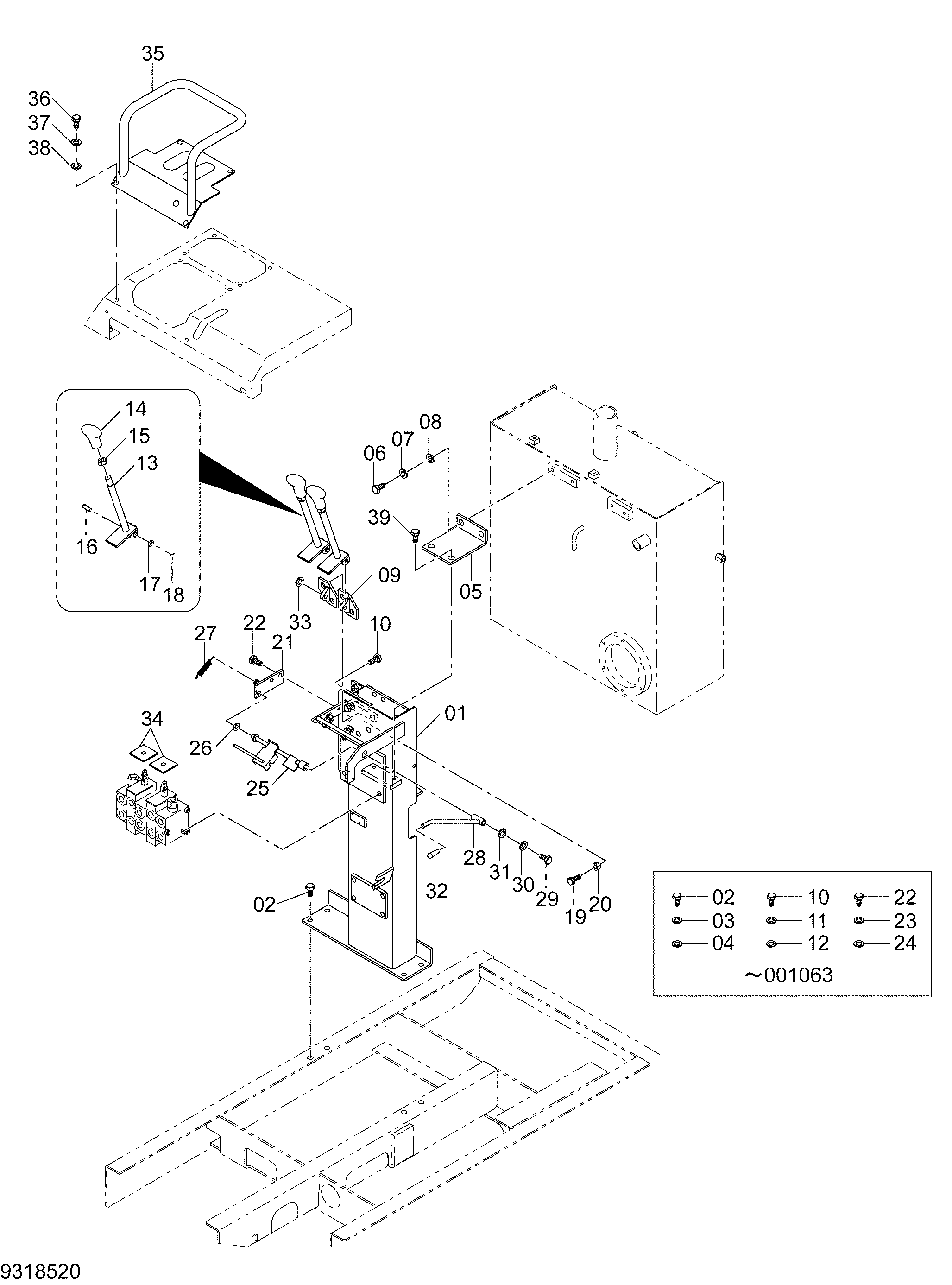

Рычаг управления — HITACHI ZR30FC

Заводская схема «Рычаг управления» для HITACHI ZR30FC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5013283	Опора	1
02	J901025 замена: J271025	Болт	4
02	J271025	Болт с шайбой	4
02A	J901025	Болт	1
02B	J222010	Шайба	1
03	A590910	Пружинная шайба	4
04	A590110	Плоская шайба	4
05	3119940	Кронштейн	1
06	J901020	Болт	4
06	J901020	Болт	2
07	A590910	Пружинная шайба	4
07	A590910	Пружинная шайба	2
08	4717541	Шайба	4
08	4717541	Шайба	2
09	8123079	Кронштейн	2
10	J901016 замена: J271016	Болт	4
10	J271016	Болт с шайбой	4
10A	J901016	Болт	1
10B	J222010	Шайба	1
11	A590910	Пружинная шайба	4
12	A590110	Плоская шайба	4
13	7059494	Рычаг	2
14	4653346	Ручка	2
15	4718691	Гайка	2
16	4718501	Палец	2
17	A590110	Плоская шайба	2
18	A763020	Шплинт	2
19	J901030	Болт	4
20	J950010	Гайка	4
21	8123152	Кронштейн	1
22	4718667 замена: 4676014	Болт	2
22	4676014	Болт с шайбой	2
23	A590908	Пружинная шайба	2
24	A590108	Плоская шайба	2
25	7059590	Рычаг	1
26	A590110	Плоская шайба	1
27	4694408	Пружина растяжения	1
28	7059496	Ревер	1
29	4718664	Болт	1
30	A590908	Пружинная шайба	1
31	A590108	Плоская шайба	1
32	4659750	Ручка	1
33	3119633	Регулировочная шайба 0 3mm	6
34	3119632	Резиновая прокладка	2
35	6028410	Крышка	1
36	4718667	Болт	4
37	A590908	Пружинная шайба	4
38	J222008	Шайба	4
39	J281020 замена: J281025	Болт с шайбой	2
39A	J901020	Болт	1
39B	4486055	Шайба	1
39	J281025	Болт с шайбой	2
39A	J901025	Болт	1
39B	4486055	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR30FC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
