Аккумулятор — HITACHI ZR30FC

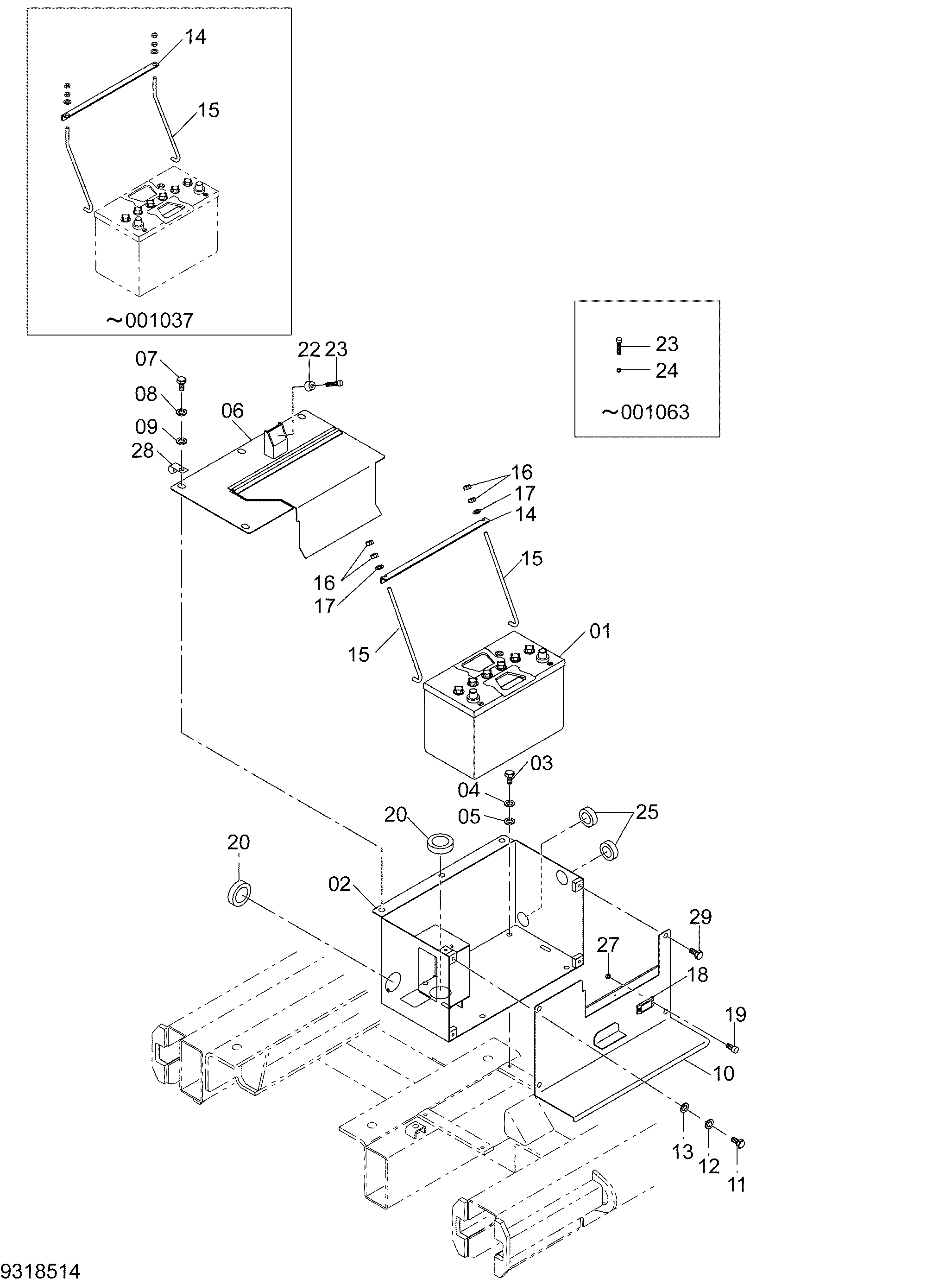

Заводская схема «Аккумулятор» для HITACHI ZR30FC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4633248 | Аккумулятор (64 Ah) | 1 |
| 02 | 6028407 | Короб аккумулятор | 1 |
| 03 | 4718668 | Болт | 4 |
| 04 | A590908 | Пружинная шайба | 4 |
| 05 | A590108 | Плоская шайба | 4 |
| 06 | 6028408 | Крышка | 1 |
| 07 | 4718667 | Болт | 4 |
| 08 | A590908 | Пружинная шайба | 4 |
| 09 | J222008 замена: 4717542 | Шайба | 4 |
| 09 | 4717542 | Шайба | 4 |
| 10 | 7059589 | Крышка | 1 |
| 11 | 4718667 | Болт | 4 |
| 11 | 4718667 | Болт | 1 |
| 12 | A590908 | Пружинная шайба | 4 |
| 12 | A590908 | Пружинная шайба | 1 |
| 13 | A590108 | Плоская шайба | 4 |
| 13 | A590108 | Плоская шайба | 1 |
| 14 | 322121-31131 замена: 3119924 | Хомут | 1 |
| 14 | 3119924 | Хомут | 1 |
| 15 | 322121-31120 замена: 3119925 | Шток | 2 |
| 15 | 3119925 | Шток | 2 |
| 16 | J950008 | Гайка | 4 |
| 17 | A590108 | Плоская шайба | 2 |
| 18 | 4450159 | Магнит | 1 |
| 19 | M430310 | Винт | 2 |
| 20 | 4617151 | Резиновая втулка | 2 |
| 22 | 4680514 | LEG | 1 |
| 23 | M430420 замена: J450420 | Винт | 1 |
| 23 | J450420 | Винт с шайбой | 1 |
| 24 | A590904 | Пружинная шайба | 1 |
| 25 | 4680511 | Втулка | 2 |
| 27 | M500302 | Гайка | 2 |
| 28 | 4192018 | Зажим | 1 |
| 29 | 4676014 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR30FC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
