Основные гидролинии — HITACHI ZR30FC

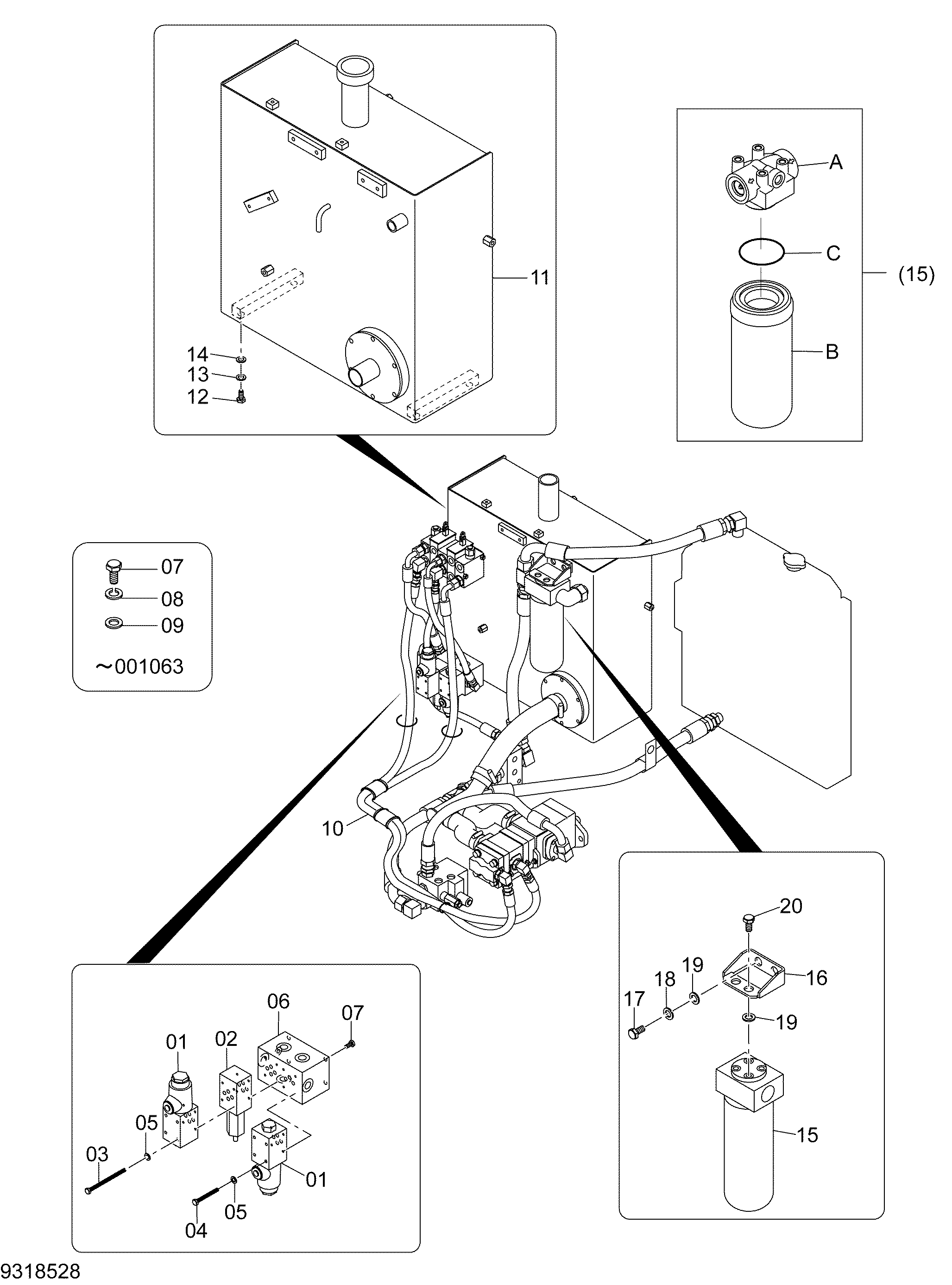

Заводская схема «Основные гидролинии» для HITACHI ZR30FC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4691056 | Электромагнитный клапан | 2 |
| 02 | 4691065 | Предохранительный клапан | 1 |
| 03 | M340590 | Болт с внутренним шестигранником | 4 |
| 04 | 4718779 | Болт с внутренним шестигранником | 4 |
| 05 | A590905 | Пружинная шайба | 8 |
| 06 | 1037089 | Блок | 1 |
| 07 | J901030 замена: J271030 | Болт | 4 |
| 07 | J271030 | Болт с шайбой | 4 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | A590910 | Пружинная шайба | 4 |
| 09 | A590110 | Плоская шайба | 4 |
| 12 | J901635 | Болт | 4 |
| 13 | A590916 | Пружинная шайба | 4 |
| 14 | J222016 | Шайба | 4 |
| 15 | 4696417 | Масляный фильтр | 1 |
| 15A | 4723934 | Головка | 1 |
| 15B | 4723935 | Элемент | 1 |
| 15C | 4723996 | Уплотнительное кольцо | 1 |
| 16 | 8123190 | Кронштейн | 1 |
| 17 | J901020 | Болт | 4 |
| 17 | J901020 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 4 |
| 18 | A590910 | Пружинная шайба | 2 |
| 19 | 4717541 | Шайба | 6 |
| 19 | 4717541 | Шайба | 4 |
| 20 | J281020 | Болт с шайбой | 2 |
| 20A | J901020 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR30FC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
