Топливные трубопроводы — HITACHI ZR30FC

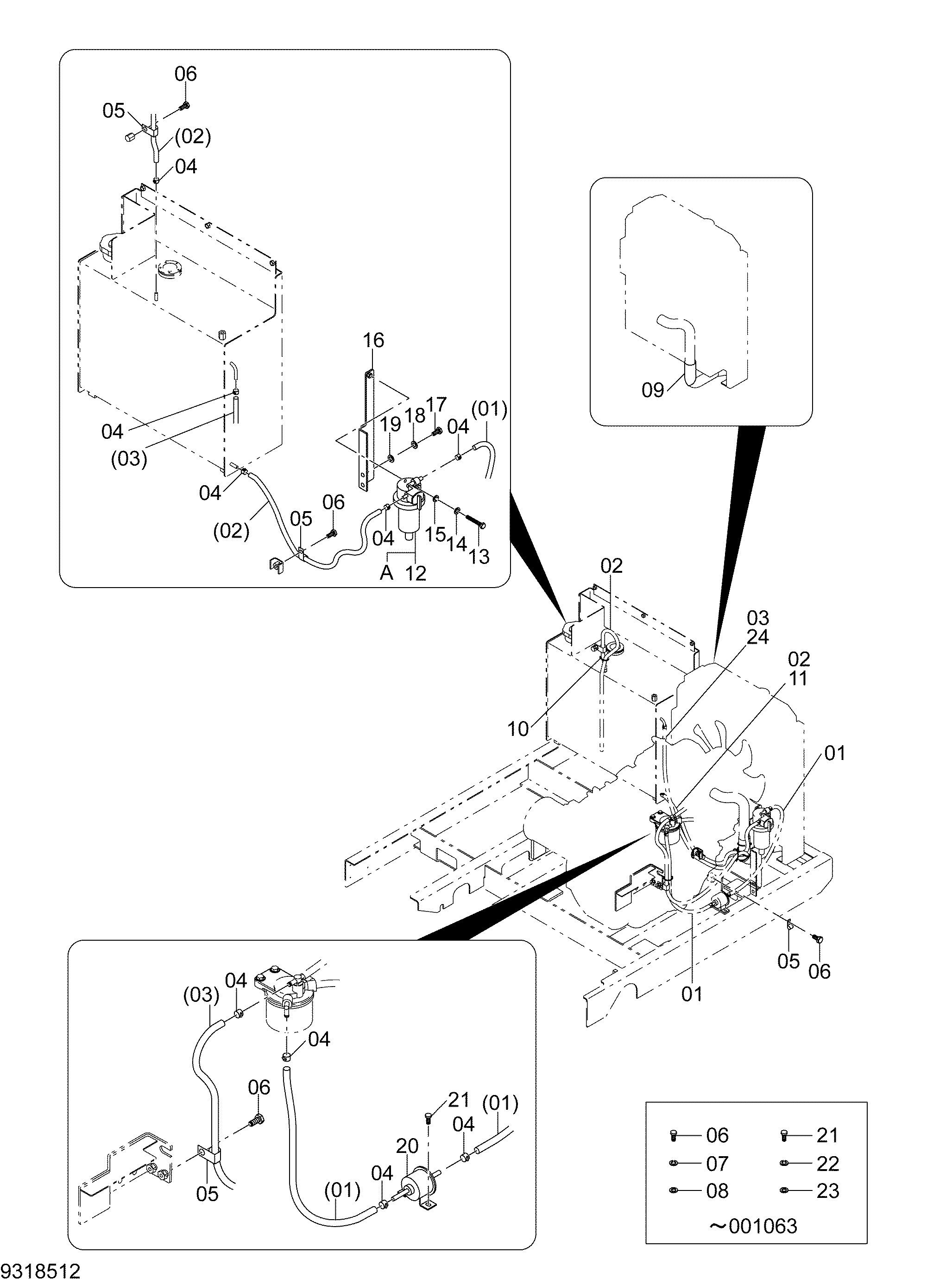

Заводская схема «Топливные трубопроводы» для HITACHI ZR30FC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4682101 | Топливный шланг | 2 |
| 02 | 4682102 | Топливный шланг | 2 |
| 03 | 4682100 | Топливный шланг | 1 |
| 04 | 4508575 | Хомут шланга | 9 |
| 05 | 4190253 | Зажим | 3 |
| 05 | 4190253 | Зажим | 4 |
| 06 | J901020 | Болт | 3 |
| 06 | J901020 замена: J271020 | Болт | 4 |
| 06 | J271020 | Болт с шайбой | 4 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | A590910 | Пружинная шайба | 3 |
| 07 | A590910 | Пружинная шайба | 4 |
| 08 | A590110 | Плоская шайба | 3 |
| 08 | A590110 | Плоская шайба | 4 |
| 09 | 4678354 | Виниловый шланг | 1 |
| 10 | 4718642 | Ленточный зажим | 7 |
| 11 | 4682093 замена: 4327293 | Защитный кожух | 1 |
| 11 | 4327293 | Защитный кожух | 2 |
| 12 | 4719109 | Сепаратер | 1 |
| 12A | 4626336 | Топливный фильтр | 1 |
| 13 | 4718666 | Болт | 1 |
| 14 | A590908 | Пружинная шайба | 1 |
| 15 | A590108 | Плоская шайба | 1 |
| 16 | 8123223 | Кронштейн | 1 |
| 17 | J901020 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 19 | A590110 | Плоская шайба | 2 |
| 20 | 4626347 | Насос | 1 |
| 21 | M430610 замена: J460610 | Винт | 2 |
| 21 | J460610 | Винт с шайбой | 2 |
| 22 | A590906 | Пружинная шайба | 2 |
| 23 | A590106 | Плоская шайба | 2 |
| 24 | 4682095 замена: 4327293 | Защитный кожух | 1 |
| 24 | 4327293 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR30FC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
