Крышка (1) — HITACHI ZR30FC

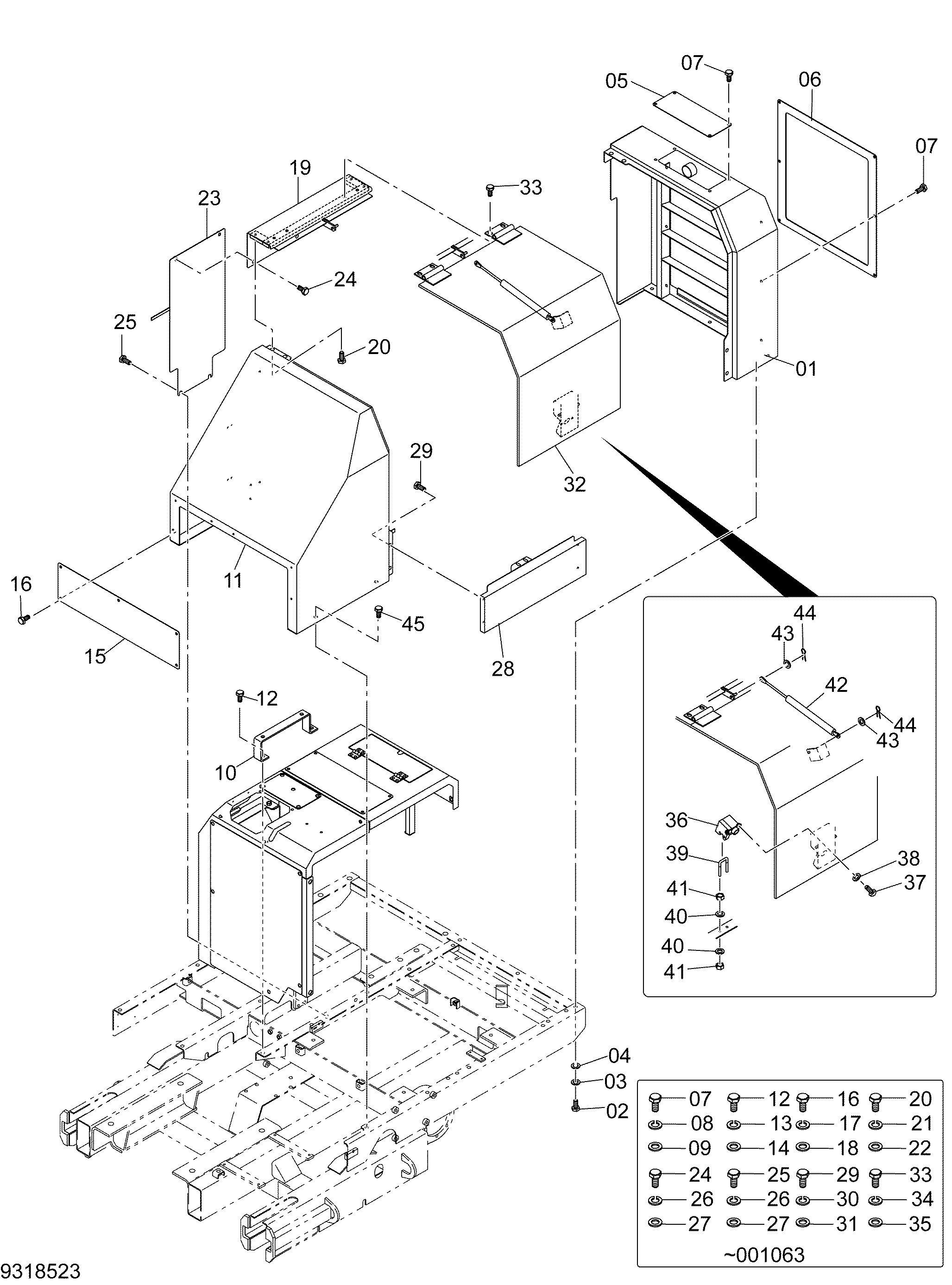

Заводская схема «Крышка (1)» для HITACHI ZR30FC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5013284 | Боковой решётка | 1 |
| 02 | J901025 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | 4717541 | Шайба | 4 |
| 05 | 3119967 | Пластина | 1 |
| 06 | 2059373 | Крышка | 1 |
| 07 | 4718667 замена: 4676014 | Болт | 10 |
| 07 | 4676014 | Болт с шайбой | 10 |
| 08 | A590908 | Пружинная шайба | 10 |
| 09 | A590108 | Шайба | 10 |
| 10 | 3119968 | Кронштейн | 1 |
| 11 | 5013285 | Крышка | 1 |
| 12 | J901025 замена: J281025 | Болт | 6 |
| 12 | J281025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 13 | A590910 | Пружинная шайба | 6 |
| 14 | 4717541 | Шайба | 6 |
| 15 | 2059374 | Пластина | 1 |
| 16 | 4718667 замена: 4676014 | Болт | 5 |
| 16 | 4676014 | Болт с шайбой | 5 |
| 17 | A590908 | Пружинная шайба | 5 |
| 18 | A590108 | Шайба | 5 |
| 19 | 6028411 | Крышка | 1 |
| 20 | J901220 замена: J271220 | Болт | 4 |
| 20 | J271220 | Болт с шайбой | 4 |
| 20A | J901220 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | A590912 | Пружинная шайба | 4 |
| 22 | J222012 | Шайба | 4 |
| 23 | 7059591 | Крышка | 1 |
| 24 | J901020 замена: J281020 | Болт | 2 |
| 24 | J281020 | Болт с шайбой | 2 |
| 24A | J901020 | Болт | 1 |
| 24B | 4486055 | Шайба | 1 |
| 25 | J901025 замена: J281025 | Болт | 2 |
| 25 | J281025 | Болт с шайбой | 2 |
| 25A | J901025 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 26 | A590910 | Пружинная шайба | 4 |
| 27 | 4717541 | Шайба | 4 |
| 28 | 6028412 | Крышка | 1 |
| 29 | J901025 замена: J281025 | Болт | 4 |
| 29 | J281025 | Болт с шайбой | 4 |
| 29A | J901025 | Болт | 1 |
| 29B | 4486055 | Шайба | 1 |
| 30 | A590910 | Пружинная шайба | 4 |
| 31 | 4717541 | Шайба | 4 |
| 32 | 6028413 | Крышка боковой | 1 |
| 33 | J901225 замена: J271225 | Болт | 4 |
| 33 | J271225 | Болт с шайбой | 4 |
| 33A | J901225 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | A590912 | Пружинная шайба | 4 |
| 35 | J222012 | Шайба | 4 |
| 36 | 4718588 | Замок | 1 |
| 37 | M430820 | Винт | 2 |
| 38 | A590908 | Пружинная шайба | 2 |
| 39 | 3119677 | Болт | 1 |
| 40 | 4717542 | Шайба | 4 |
| 41 | J950008 | Гайка | 4 |
| 42 | 4687777 | Пружина | 1 |
| 43 | A590108 | Плоская шайба | 2 |
| 44 | A763016 | Шплинт | 2 |
| 45 | J281030 | Болт с шайбой | 4 |
| 45A | J901030 | Болт | 1 |
| 45B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR30FC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
