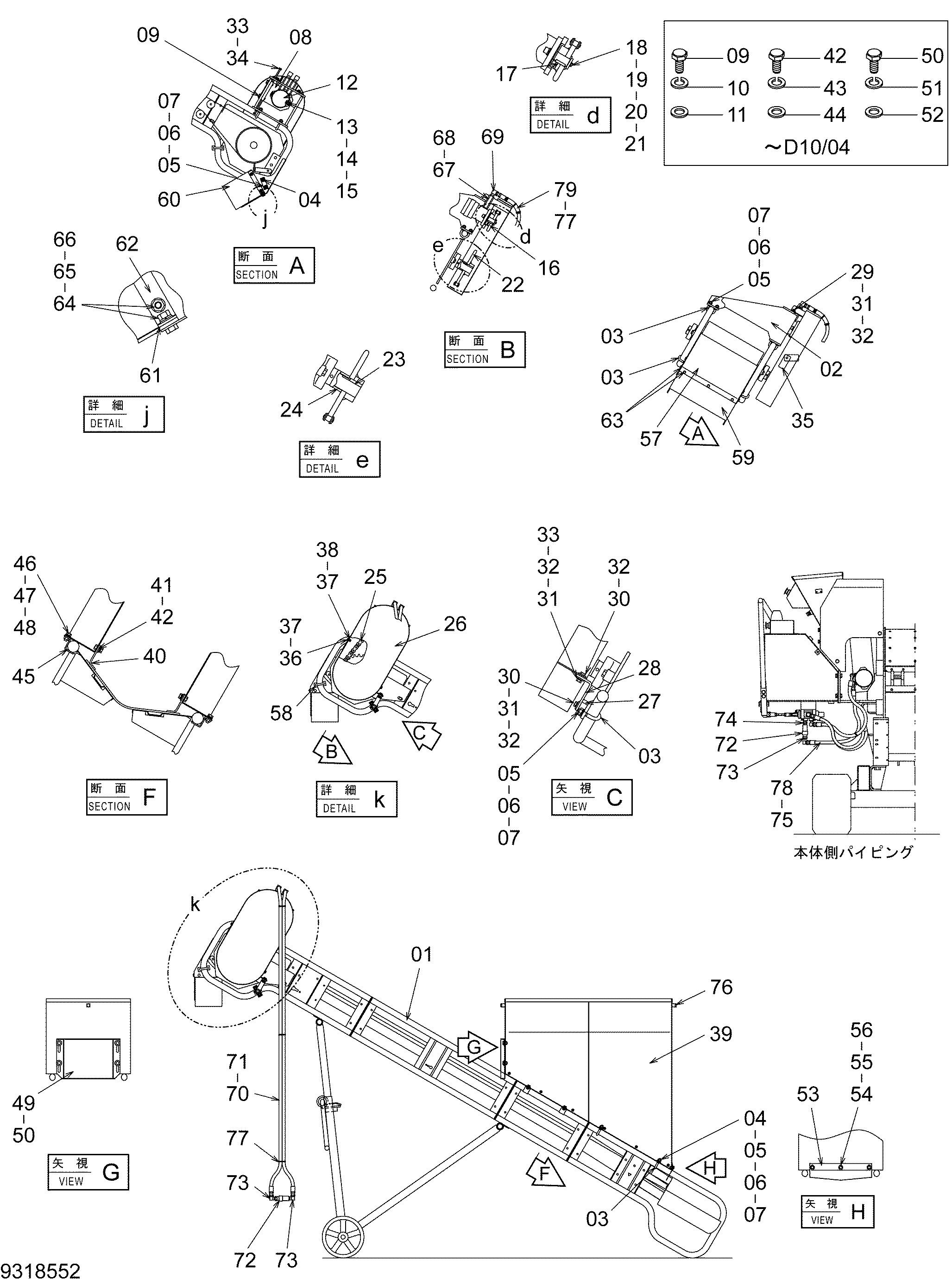

Супплй конвейер — HITACHI ZR30FC

Заводская схема «Супплй конвейер» для HITACHI ZR30FC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4697538	Конвейер в сборе	1
02	7059692	Кронштейн	1
03	3120123	U-образный болт	11
04	3120124	Пластина	6
05	A590910	Пружинная шайба	22
06	A590110	Шайба	22
07	J950010	Гайка	22
08	7059693	Кронштейн	1
09	J901240 замена: J281235	Болт	4
09	J281235	Болт с шайбой	4
09A	J901235	Болт	1
09B	4249324	Шайба	1
10	A590912	Пружинная шайба	4
11	4717943	Шайба	4
12	4690945	Гидромотор орбит в сборе	1
13	M341240	Болт	2
14	A590912	Пружинная шайба	2
15	A590112	Шайба	2
16	4697514	Звёздочка цепь (15T)	1
17	4718689	Винт	2
18	4718687	Болт	1
19	A590906	Пружинная шайба	1
20	A590124	Шайба	1
21	3119710	Шайба	1
22	4697599	Звёздочка цепь (28T)	1
23	3120125	Шпонка	1
24	3120126	Втулка	1
25	4697561	Цепь каток	1
26	7059694	Крышка	1
27	8123431	Кронштейн	1
28	3120127	Кронштейн	1
29	4717545	Болт	2
30	4718583	Болт	2
31	A590908	Пружинная шайба	4
32	4717542	Шайба	5
33	J950008	Гайка	3
34	4718762	Болт	2
35	3120128	Крышка	1
36	4718687	Болт	1
37	A590106	Шайба	2
38	J950006	Гайка	2
39	5013288	Бункер	1
40	2059418	Резиновая прокладка	2
41	2059419	Пластина	2
42	4717545 замена: 4676014	Болт	12
42	4676014	Болт с шайбой	12
43	A590908	Пружинная шайба	12
44	A590108	Шайба	12
45	8123432	Кронштейн	4
46	4717545	Болт	4
47	A590908	Пружинная шайба	4
48	4717542	Шайба	4
49	7059695	Крышка	1
50	J901020 замена: J281020	Болт	4
50	J281020	Болт с шайбой	4
50A	J901020	Болт	1
50B	4486055	Шайба	1
51	A590910	Пружинная шайба	4
52	4717541	Шайба	4
53	2059420	Крышка	1
54	4717545	Болт	3
55	A590908	Пружинная шайба	3
56	4717542	Шайба	3
57	2059428	Крышка	1
58	3120135	Регулировочная шайба 1 0mm	2
59	3120136	Резиновая прокладка	1
60	3120137	Резиновая прокладка	2
61	3112795	Пластина	1
62	3112796	Пластина	2
63	4717545	Болт	7
64	A590908	Пружинная шайба	7
65	A590108	Шайба	7
66	J950008	Гайка	7
67	3112807	Разъём	2
68	4506418	Уплотнительное кольцо	2
69	4718620	Угловой штуцер	2
70	3111077	Шланг	2
71	4682095 замена: 4327293	Защитный кожух	2
71	4327293	Защитный кожух	8
72	4718997	Самоуплотняющееся соединение	2
73	94-1402	Угловой штуцер	3
74	94-1702	Разъём	1
75	4087100	Шланг	1
76	J901016	Болт	2
77	4718642	Ленточный зажим	9
78	4327293	Защитный кожух	1
79	4692097	Шланг	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR30FC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
