Дренажные трубопроводы — HITACHI ZR260HC

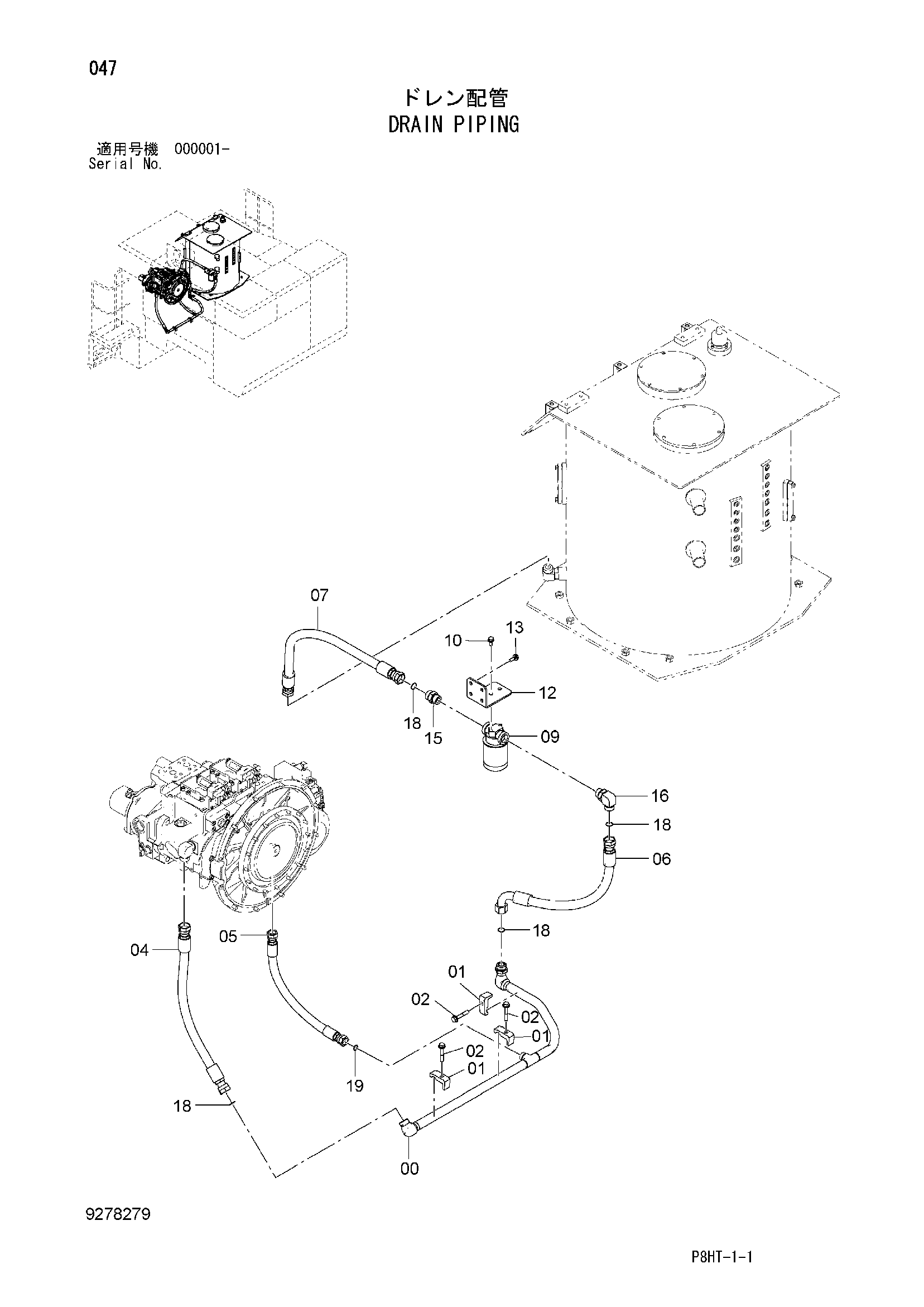

Заводская схема «Дренажные трубопроводы» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109638 | Трубка | 1 |
| 01 | 4053598 | Хомут трубки | 3 |
| 02 | J271270 | Болт с шайбой | 3 |
| 02A | J901270 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 4636853 | Шланг | 1 |
| 05 | 4234356 | Шланг | 1 |
| 06 | 4227090 | Шланг | 1 |
| 07 | 4205319 | Шланг | 1 |
| 09 | 4362444 | Масляный фильтр | 1 |
| 09A | 4363399 | Картридж | 1 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4671199 | Кронштейн | 1 |
| 13 | J271030 | Болт с шайбой | 4 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | A853188 | Адаптер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | A853388 | Угловой штуцер | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4187328 | Уплотнительное кольцо | 4 |
| 19 | 4187308 | Уплотнительное кольцо | 1 |
| 21 | 4327294 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
