Тхров питатель блок — HITACHI ZR260HC

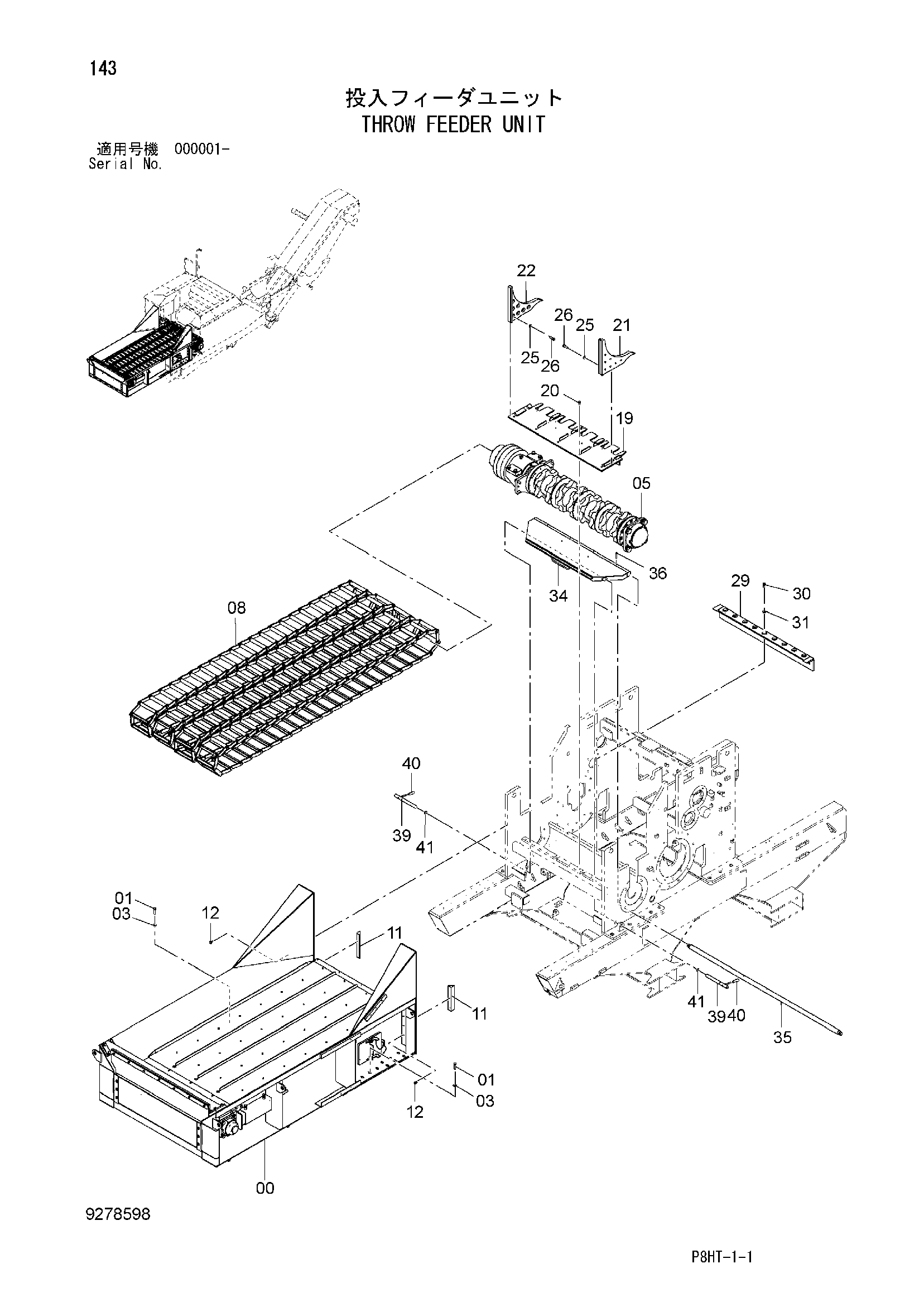

Заводская схема «Тхров питатель блок» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9278620 | Бункер блок | 1 |
| 01 | J931660 | Болт | 20 |
| 03 | 4087197 | Шайба | 20 |
| 05 | 9278621 | Привод устройство | 1 |
| 08 | 4605526 | Цепь драг | 4 |
| 08A | 4609416 | Цепь драг (1 тяга) | 1 |
| 08B | 4613037 | Палец (коттер палец) | 1 |
| 08C | 4613042 | Палец (T палец) | 1 |
| 11 | 4621239 | Направляющая | 2 |
| 12 | J271235 | Болт с шайбой | 6 |
| 12A | J901235 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 19 | 7053125 | Скрапер | 1 |
| 20 | J271235 | Болт с шайбой | 10 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 8112709 | Ограничитель | 1 |
| 22 | 8112708 | Ограничитель | 1 |
| 25 | J222016 | Шайба | 14 |
| 26 | J921655 | Болт | 14 |
| 29 | 7047989 | Скрапер | 1 |
| 30 | J931640 | Болт | 9 |
| 31 | J222016 | Шайба | 9 |
| 34 | 7047991 | Дверь | 1 |
| 35 | 8109856 | Вал | 1 |
| 36 | 494459 | Пружинный штифт | 4 |
| 39 | 9768079 | Палец | 2 |
| 40 | 4381064 | Рукоятка | 2 |
| 41 | 927488 | Стопорное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
