Гидрораспределитель (основной) — HITACHI ZR260HC

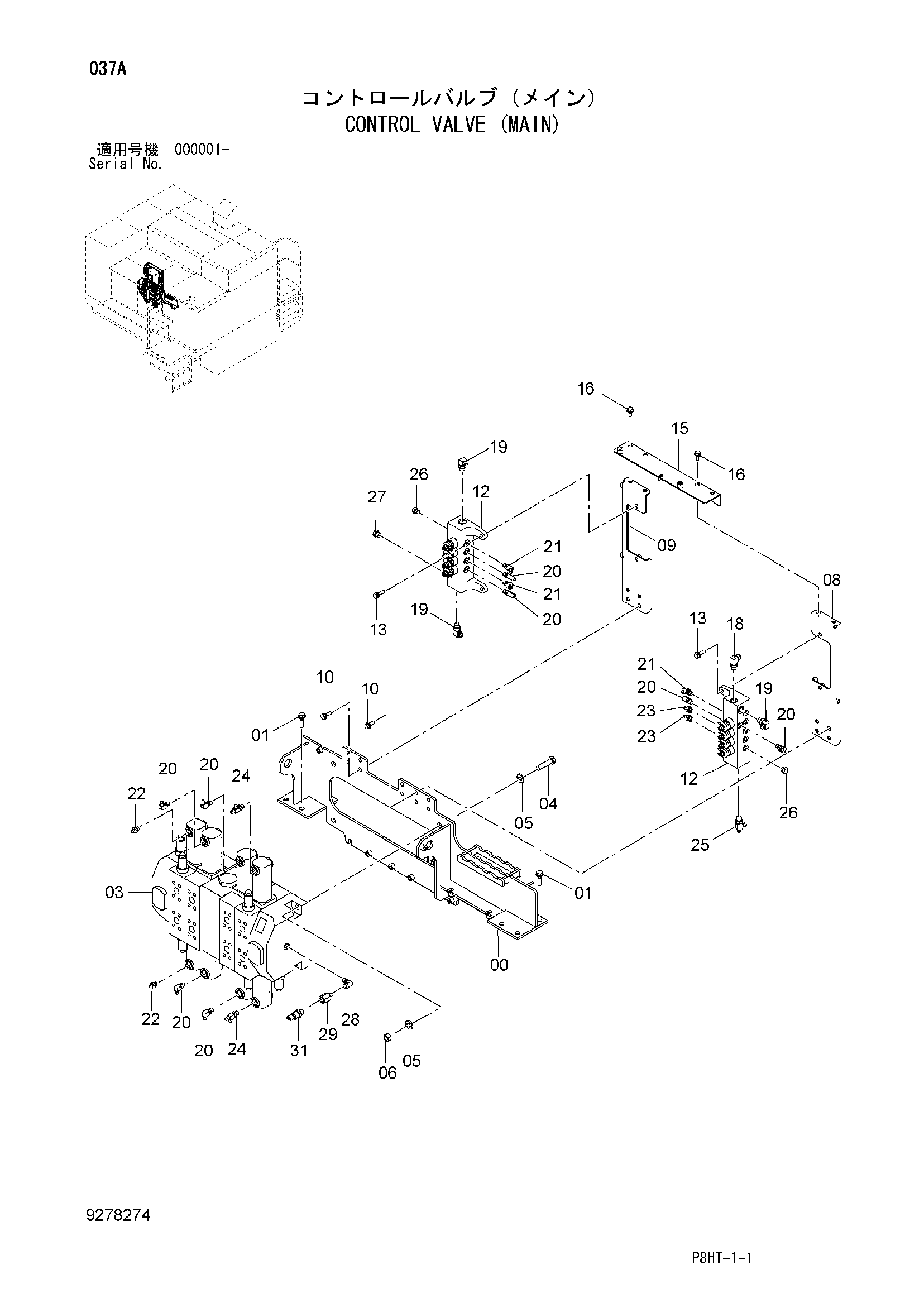

Заводская схема «Гидрораспределитель (основной)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025544 | Опора | 1 |
| 01 | J271245 | Болт с шайбой | 8 |
| 01A | J901245 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4665473 | Гидрораспределитель | 1 |
| 04 | J921665 | Болт | 4 |
| 05 | J222016 | Шайба | 8 |
| 06 | M660016 | U-образная гайка | 4 |
| 08 | 8109642 | Опора | 1 |
| 09 | 8109643 | Опора | 1 |
| 10 | J271030 | Болт с шайбой | 8 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 9218228 | Электромагнитный клапан | 2 |
| 13 | J271035 | Болт с шайбой | 4 |
| 13A | J901035 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 8109641 | Кронштейн | 1 |
| 16 | J271025 | Болт с шайбой | 4 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | A852334 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852333 | Угловой штуцер | 3 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A852322 | Угловой штуцер | 8 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852222 | Угловой штуцер | 3 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852122 | Адаптер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852123 | Адаптер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852422 | Тройник | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852433 | Тройник | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A885002 | Пробка | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A885003 | Пробка | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4376846 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4463607 | Переходник S | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4436271 | Датчик давления | 1 |
| 31A | 4365826 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
