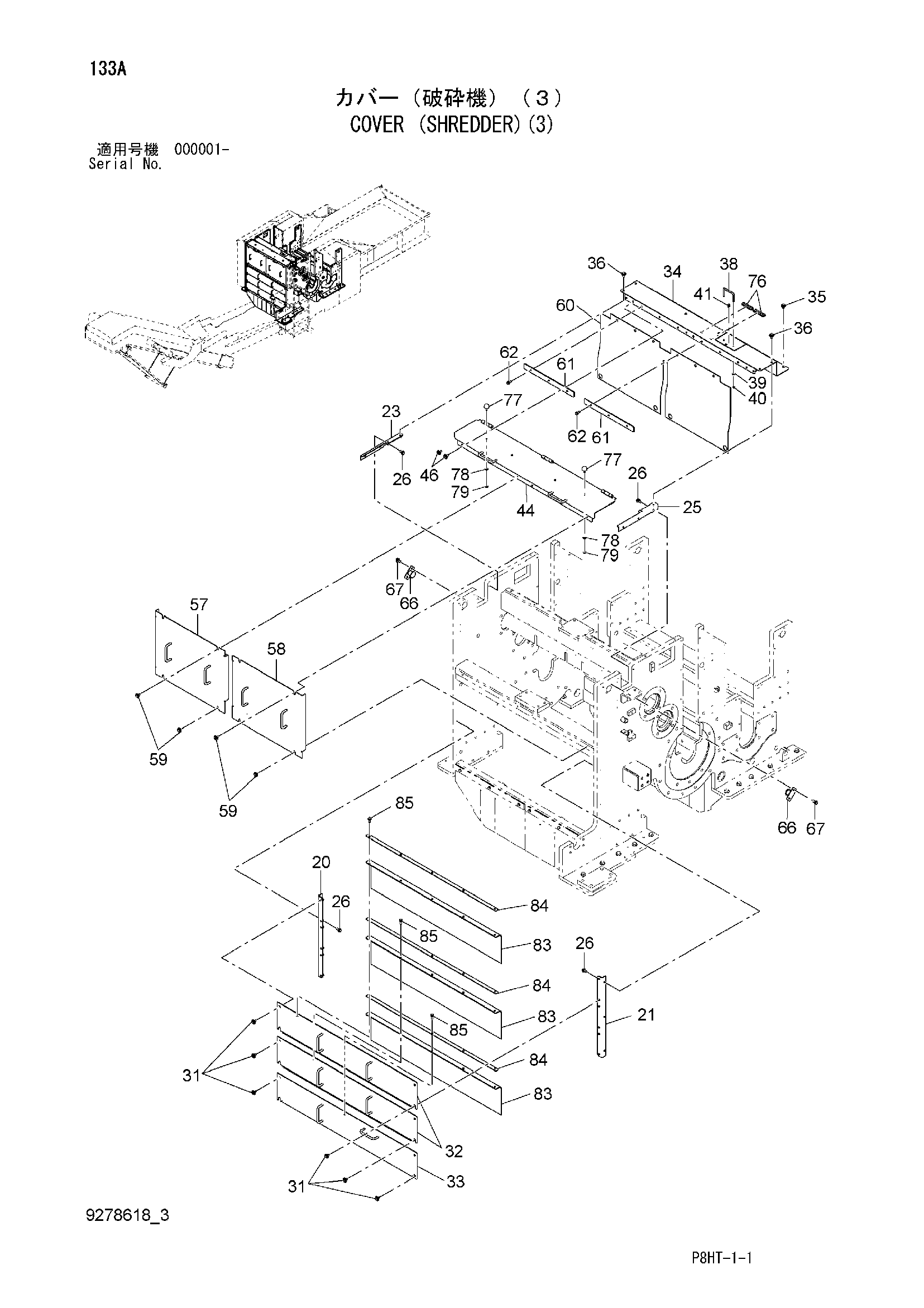

Крышка (схреддер)(3) — HITACHI ZR260HC

Заводская схема «Крышка (схреддер)(3)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
20	8112808	Правый кронштейн	1
21	8112807	Левый кронштейн	1
23	8109563	Правый кронштейн	1
25	8109561	Левый кронштейн	1
26	J271230	Болт с шайбой	12
26A	J901230	Болт	1
26B	J222012	Шайба	1
31	J281025	Болт с шайбой	12
31A	J901025	Болт	1
31B	4486055	Шайба	1
32	7054600	Крышка	2
33	7054601	Крышка	1
34	6025533	Крышка	1
35	J281020	Болт с шайбой	6
35A	J901020	Болт	1
35B	4486055	Шайба	1
36	J281025	Болт с шайбой	5
36A	J901025	Болт	1
36B	4486055	Шайба	1
38	4623851	Рукоятка	1
39	A590110	Плоская шайба	2
40	A763020	Шплинт	2
41	4647195	Держатель	1
44	6025534	Крышка	1
46	J281030	Болт с шайбой	6
46A	J901030	Болт	1
46B	4486055	Шайба	1
57	7054605	Крышка	1
58	7054604	Крышка	1
59	J281020	Болт с шайбой	8
59A	J901020	Болт	1
59B	4486055	Шайба	1
60	4671771	Резиновая прокладка	1
61	4671772	Пластина	2
62	J271030	Болт с шайбой	6
62A	J901030	Болт	1
62B	J222010	Шайба	1
66	9767999	Пробка	2
67	J271230	Болт с шайбой	4
67A	J901230	Болт	1
67B	J222012	Шайба	1
76	4638093	Уплотнительная окантовка	2
77	4294508	Ограничитель	2
78	A590110	Плоская шайба	2
79	J950010	Гайка	2
83	4682232	Резиновая прокладка	1
84	4682162	Штанга плоский	1
85	J271030	Болт с шайбой	5
85A	J901030	Болт	1
85B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
