Принадлежности трубопроводы (1) — HITACHI ZR260HC

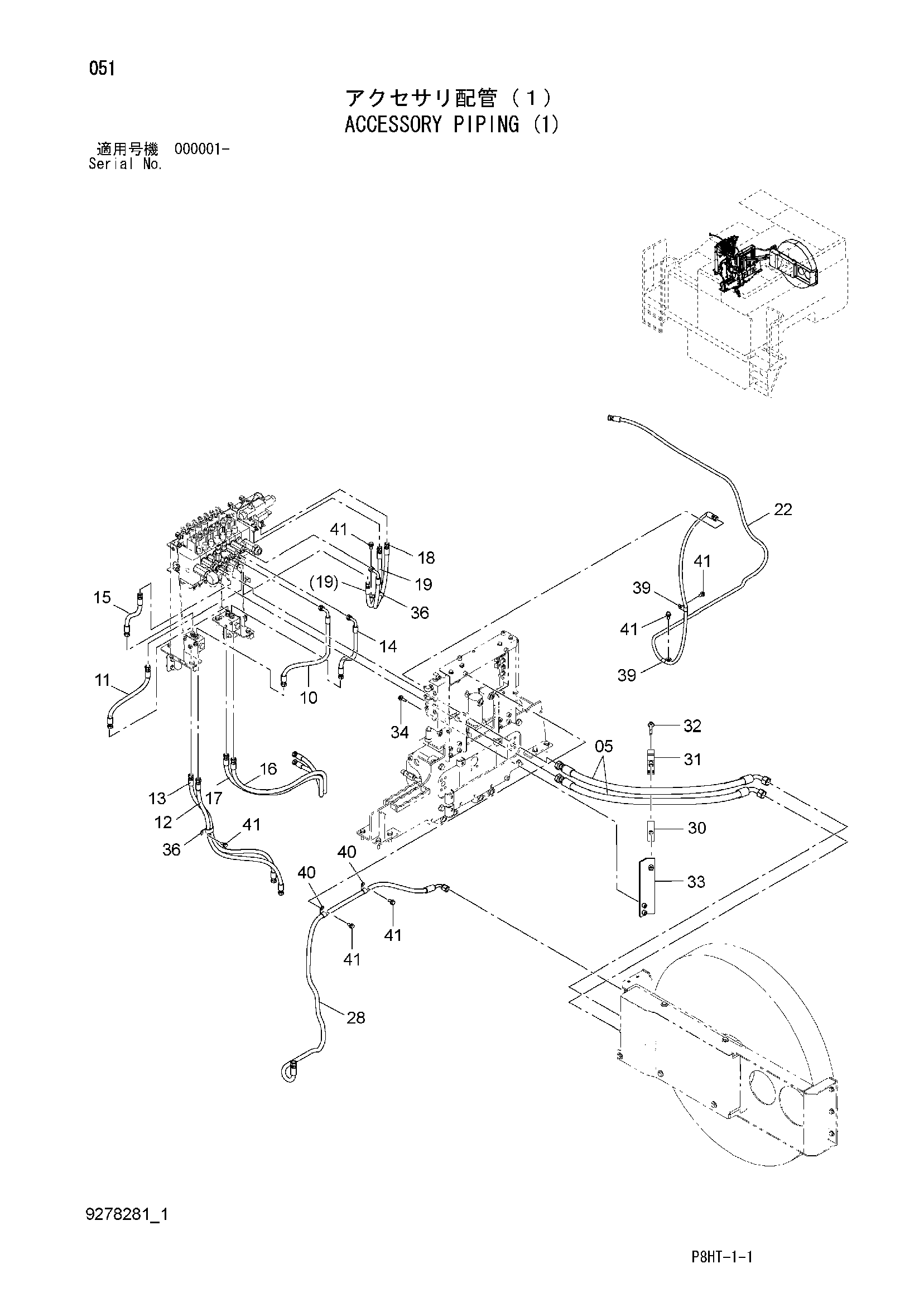

Заводская схема «Принадлежности трубопроводы (1)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4685337 | Шланг | 2 |
| 10 | 4315334 | Шланг | 1 |
| 11 | 4305223 | Шланг | 1 |
| 12 | 4671453 | Шланг | 1 |
| 13 | 4671454 | Шланг | 1 |
| 14 | 4315334 | Шланг | 1 |
| 15 | 4305223 | Шланг | 1 |
| 16 | 4671455 | Шланг | 1 |
| 17 | 4671456 | Шланг | 1 |
| 18 | 4671457 | Шланг | 1 |
| 19 | 4671459 | Шланг | 1 |
| 22 | 4603614 | Шланг | 1 |
| 28 | 4241379 | Шланг | 1 |
| 30 | 3089340 | Резиновая прокладка | 1 |
| 31 | 8061722 | Хомут | 1 |
| 32 | J271280 | Болт с шайбой | 1 |
| 32A | J901280 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | 8109670 | Кронштейн | 1 |
| 34 | J271035 | Болт с шайбой | 2 |
| 34A | J901035 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 4190282 | Зажим | 2 |
| 39 | 4190275 | Зажим | 2 |
| 40 | 4190274 | Зажим | 2 |
| 41 | J271025 | Болт с шайбой | 6 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 43 | 4327294 | Защитный кожух | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
