Ремень конвейер (2) — HITACHI ZR260HC

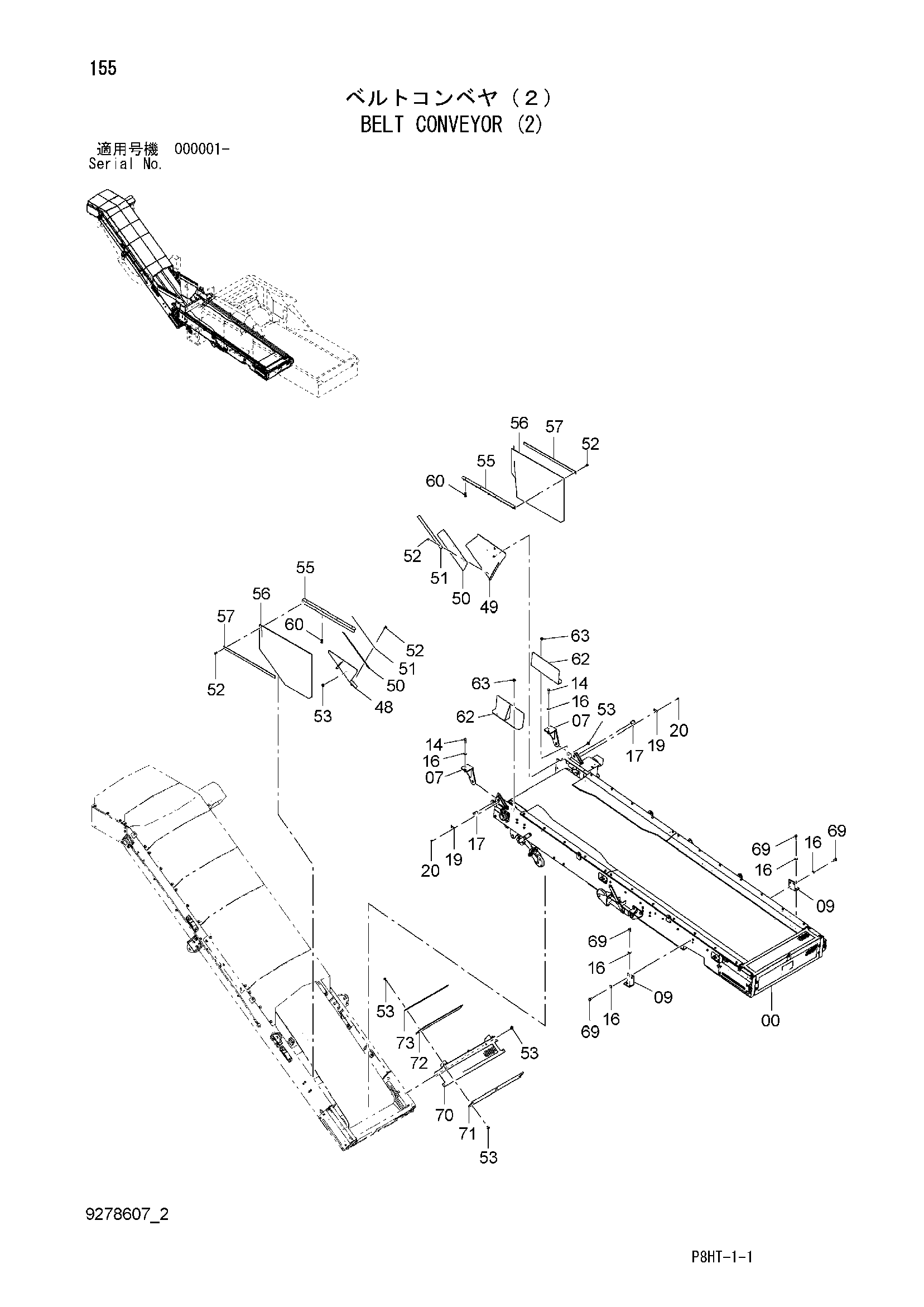

Заводская схема «Ремень конвейер (2)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9278608 | Конвейер группа (1) | 1 |
| 07 | 8109968 | Кронштейн | 2 |
| 09 | 4681604 | Кронштейн | 2 |
| 14 | J921650 | Болт | 4 |
| 16 | J222016 | Шайба | 12 |
| 17 | 4666703 | Палец | 2 |
| 19 | X280071 | Стопорная пластина | 2 |
| 20 | J260816 | Болт с шайбой | 4 |
| 20A | J900816 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 48 | 8109977 | Кхуте | 1 |
| 49 | 8109978 | Кхуте | 1 |
| 50 | 4672117 | Резиновая прокладка | 2 |
| 51 | 4672116 | Пластина | 2 |
| 52 | J271030 | Болт с шайбой | 16 |
| 52A | J901030 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 53 | J281030 | Болт с шайбой | 14 |
| 53A | J901030 | Болт | 1 |
| 53B | 4486055 | Шайба | 1 |
| 55 | 9768113 | Кронштейн | 2 |
| 56 | 4672069 | Резиновая прокладка | 2 |
| 57 | 4672066 | Пластина | 2 |
| 60 | J271245 | Болт с шайбой | 7 |
| 60A | J901245 | Болт | 1 |
| 60B | J222012 | Шайба | 1 |
| 62 | 9768114 | Крышка | 2 |
| 63 | J281025 | Болт с шайбой | 4 |
| 63A | J901025 | Болт | 1 |
| 63B | 4486055 | Шайба | 1 |
| 69 | J921635 | Болт | 8 |
| 70 | 8109906 | Крышка | 1 |
| 71 | 4681605 | Крышка | 1 |
| 72 | 4681607 | Резиновая прокладка | 1 |
| 73 | 4681606 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
