Ступень (бункер) — HITACHI ZR260HC

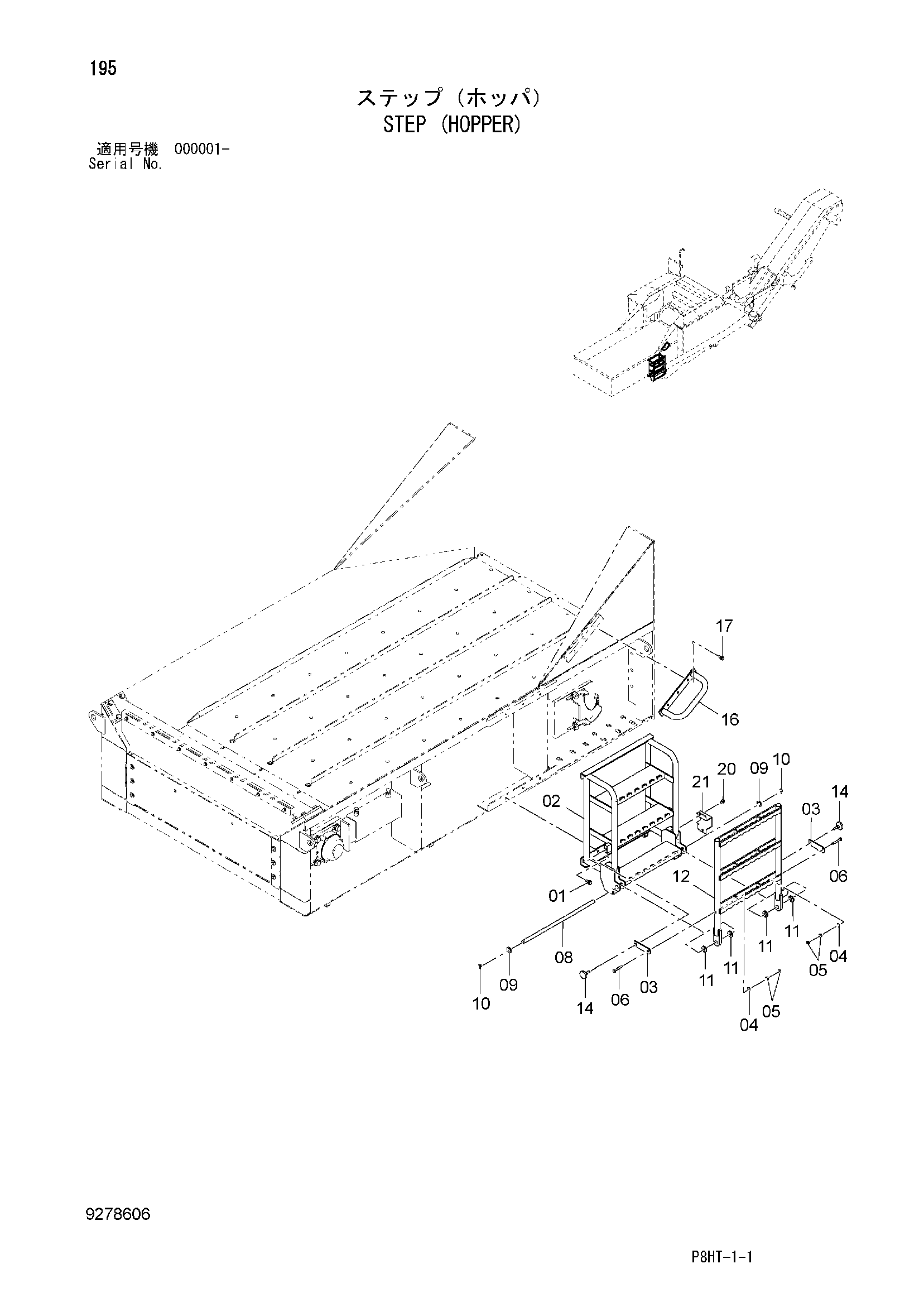

Заводская схема «Ступень (бункер)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271230 | Болт с шайбой | 6 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 6026228 | Ступень | 1 |
| 03 | 4605868 | Штанга | 2 |
| 04 | A590110 | Плоская шайба | 2 |
| 05 | J950010 | Гайка | 4 |
| 06 | J901065 | Болт | 2 |
| 08 | 4671954 | Палец | 1 |
| 09 | A590120 | Плоская шайба | 2 |
| 10 | A764040 | Шплинт | 2 |
| 11 | J222020 | Шайба | 4 |
| 12 | 7052910 | Ступень | 1 |
| 14 | 4402408 | Рукоятка | 2 |
| 16 | 8099853 | Поручень | 1 |
| 17 | J271025 | Болт с шайбой | 3 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 20 | J271025 | Болт с шайбой | 2 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 3112804 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
