Принадлежности трубопроводы (2) — HITACHI ZR260HC

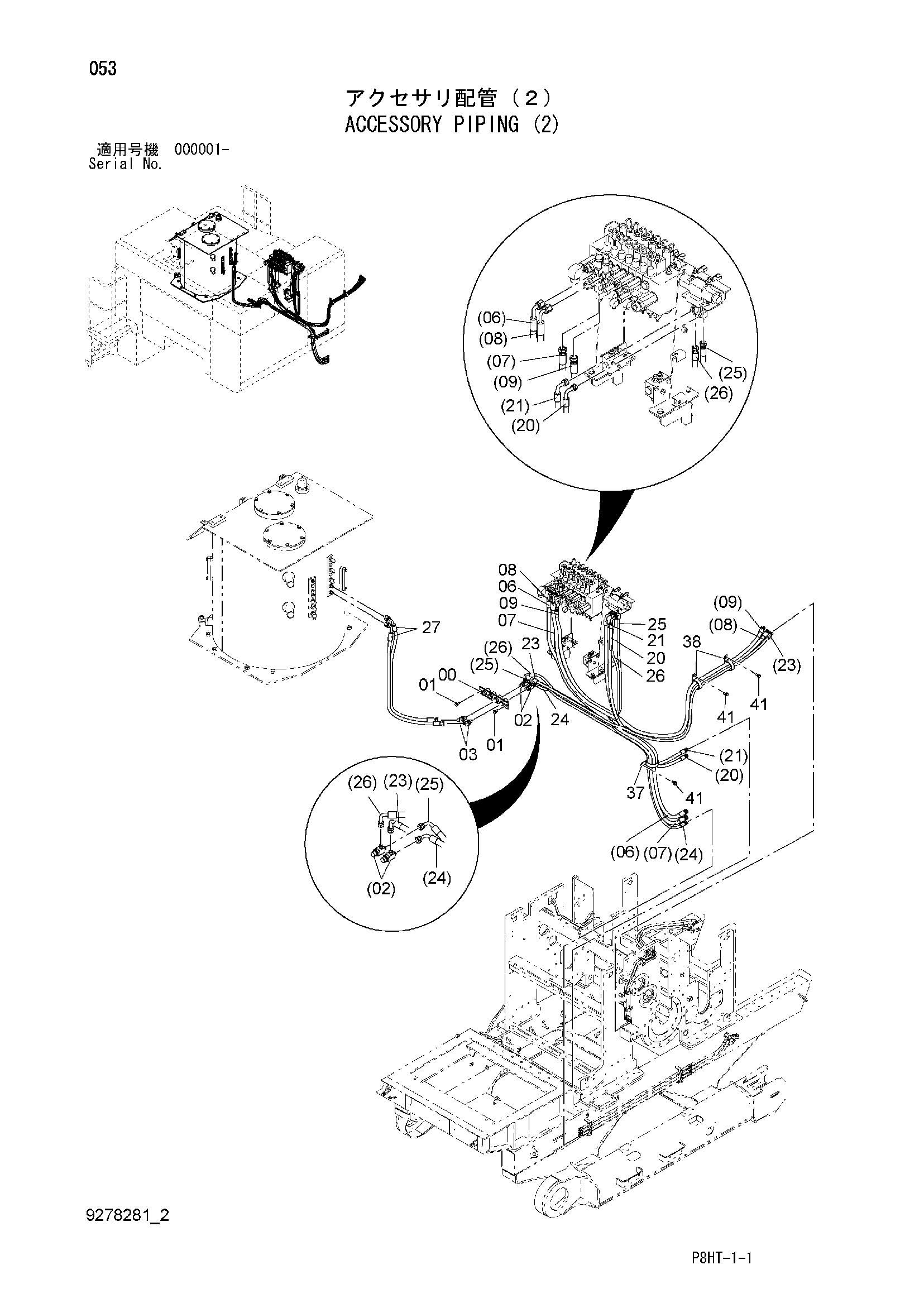

Заводская схема «Принадлежности трубопроводы (2)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8078865 | Пластина | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | A852443 | Тройник | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852244 | Угловой штуцер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4671449 | Шланг | 1 |
| 07 | 4671451 | Шланг | 1 |
| 08 | 4671450 | Шланг | 1 |
| 09 | 4671452 | Шланг | 1 |
| 20 | 4671458 | Шланг | 1 |
| 21 | 4671460 | Шланг | 1 |
| 23 | 4671447 | Шланг | 1 |
| 24 | 4662522 | Шланг | 1 |
| 25 | 4437616 | Шланг | 1 |
| 26 | 4437616 | Шланг | 1 |
| 27 | 4313428 | Шланг | 2 |
| 37 | 4204136 | Зажим | 1 |
| 38 | 4193816 | Зажим | 2 |
| 41 | J271025 | Болт с шайбой | 3 |
| 43 | 4327294 | Защитный кожух | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
