Электрооборудование (1-2) — HITACHI ZR260HC

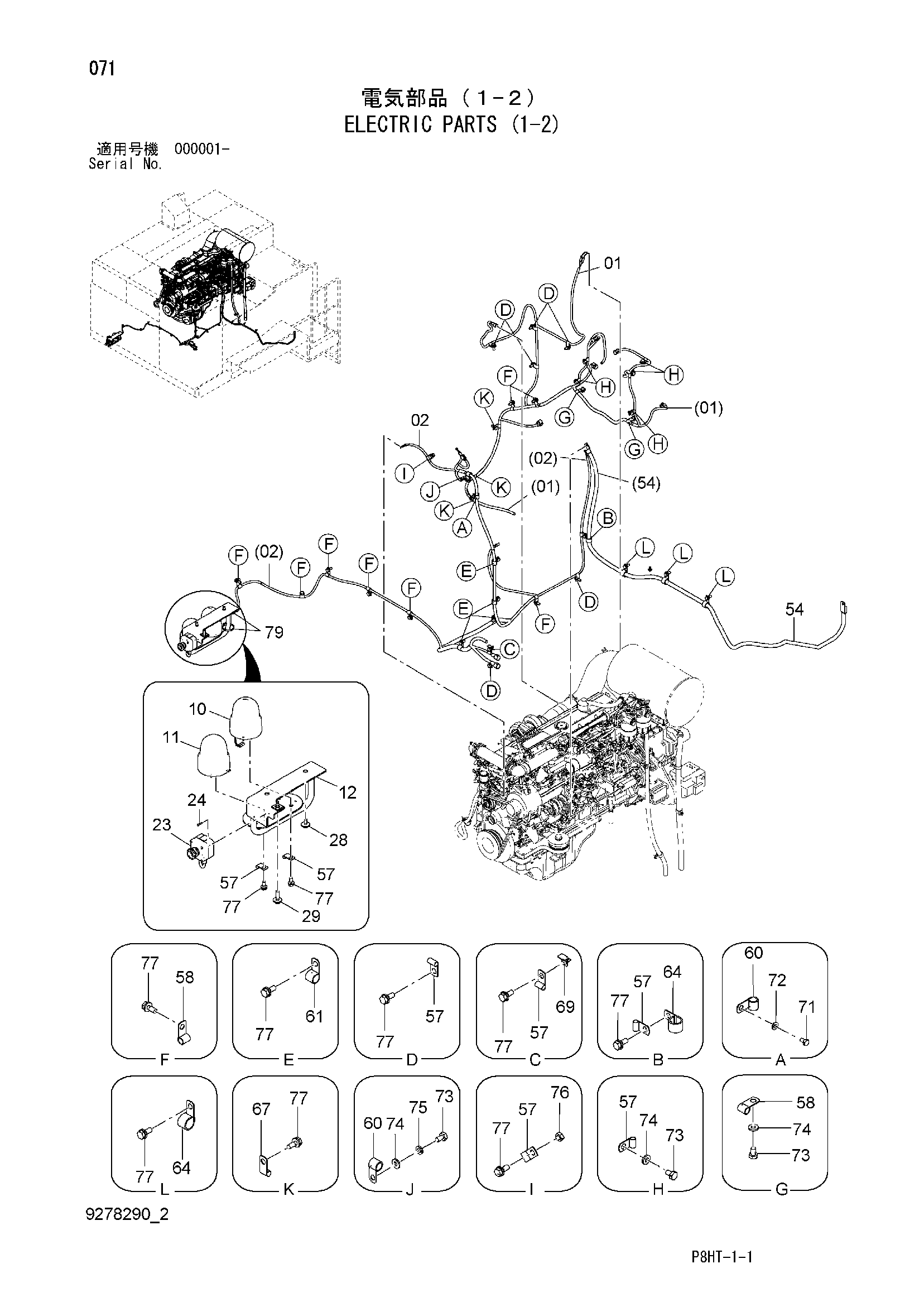

Заводская схема «Электрооборудование (1-2)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2054706 | Жгут проводов | 1 |
| 02 | 2054705 | Жгут проводов | 1 |
| 10 | 4460269 | Фонарь воркинг | 1 |
| 10A | 4614254 | Крышка | 1 |
| 10B | 4619772 | Лампа | 1 |
| 11 | 4429413 | Фонарь воркинг | 1 |
| 11A | 4650346 | Крышка | 1 |
| 11B | 4619772 | Лампа | 1 |
| 12 | 7054560 | Кронштейн | 1 |
| 23 | 4660165 | Выключатель | 1 |
| 24 | J450420 | Винт с шайбой | 2 |
| 28 | J281025 | Болт с шайбой | 2 |
| 28A | J901025 | Болт | 1 |
| 28B | 4486055 | Шайба | 1 |
| 29 | J281240 | Болт с шайбой | 1 |
| 29A | J901240 | Болт | 1 |
| 29B | 4249324 | Шайба | 1 |
| 54 | 4672348 | Жгут проводов | 1 |
| 57 | 4190261 | Зажим | 15 |
| 58 | 4190275 | Зажим | 11 |
| 60 | 4190253 | Зажим | 2 |
| 61 | 4190274 | Зажим | 4 |
| 64 | 4190263 | Зажим | 4 |
| 67 | 4190272 | Зажим | 3 |
| 69 | 4418301 | Кронштейн | 1 |
| 71 | J900812 | Болт | 1 |
| 72 | A590108 | Плоская шайба | 1 |
| 73 | J901016 | Болт | 8 |
| 74 | J222010 | Шайба | 8 |
| 75 | A590910 | Пружинная шайба | 1 |
| 76 | J950010 | Гайка | 1 |
| 77 | J271025 | Болт с шайбой | 29 |
| 77A | J901025 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
| 79 | 4055312 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
