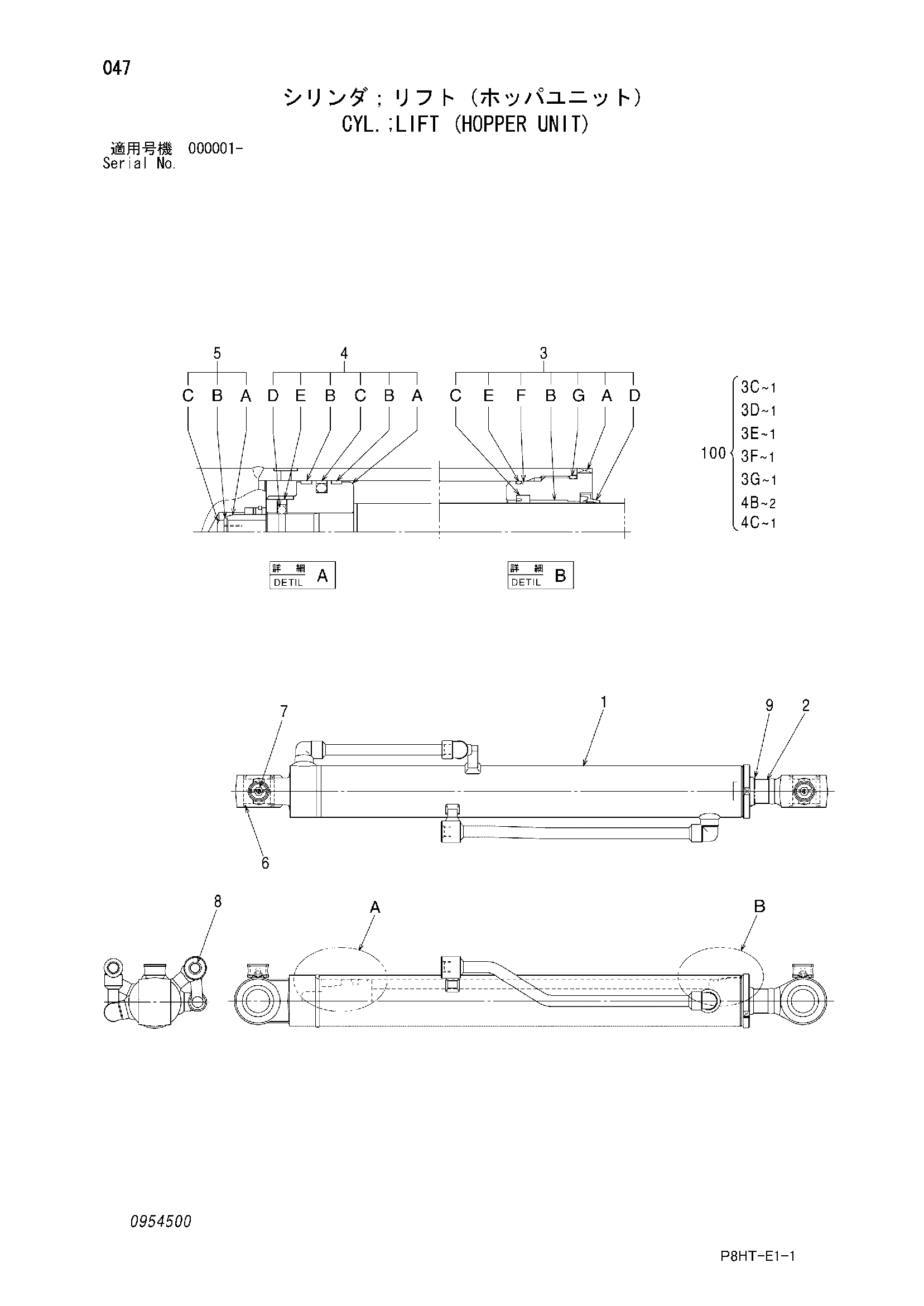

Гидроцилиндр. подъём (бункер блок) — HITACHI ZR260HC
Заводская схема «Гидроцилиндр. подъём (бункер блок)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4605499 | Гидроцилиндр. подъём | 1 | |
| 1 | 0954501 | Труба гидроцилиндра в сборе | 1 |
| 2 | 0954502 | Шток поршня в сборе | 1 |
| 3 | 0800203 | Головка гидроцилиндра в сборе | 1 |
| 3A | 0430602 | Головка гидроцилиндра | 1 |
| 3B | 0430303 | Втулка | 1 |
| 3C | 0430304 | U-образная манжета | 1 |
| 3D | 0800104 | Грязесъёмное кольцо | 1 |
| 3E | 0430403 | Уплотнительное кольцо | 1 |
| 3F | 0430404 | Опорное кольцо | 1 |
| 3G | 0430406 | Уплотнительное кольцо | 1 |
| 4 | 0800106 | Поршень в сборе | 1 |
| 4A | 0651702 | Поршень | 1 |
| 4B | 0651703 | Направляющее кольцо | 2 |
| 4C | 0430412 | Уплотнительное кольцо | 1 |
| 4D | 0429917 | Стальной шарик | 1 |
| 4E | 0429918 | Установочный винт | 1 |
| 5 | 0954503 | Амортизатор в сборе | 1 |
| 5A | 0430817 | Амортизирующий подшипник | 1 |
| 5B | 0430818 | Шайба | 1 |
| 5C | 0430819 | Болт | 1 |
| 6 | 0430309 | Пылезащитное уплотнение | 4 |
| 7 | 0429920 | Пресс-маслёнка | 2 |
| 8 | 0909506 | Пробка | 2 |
| 9 | 0909507 | Колпачок | 1 |
| 100 | 4647519 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
