Опора насосного агрегата — HITACHI ZR260HC

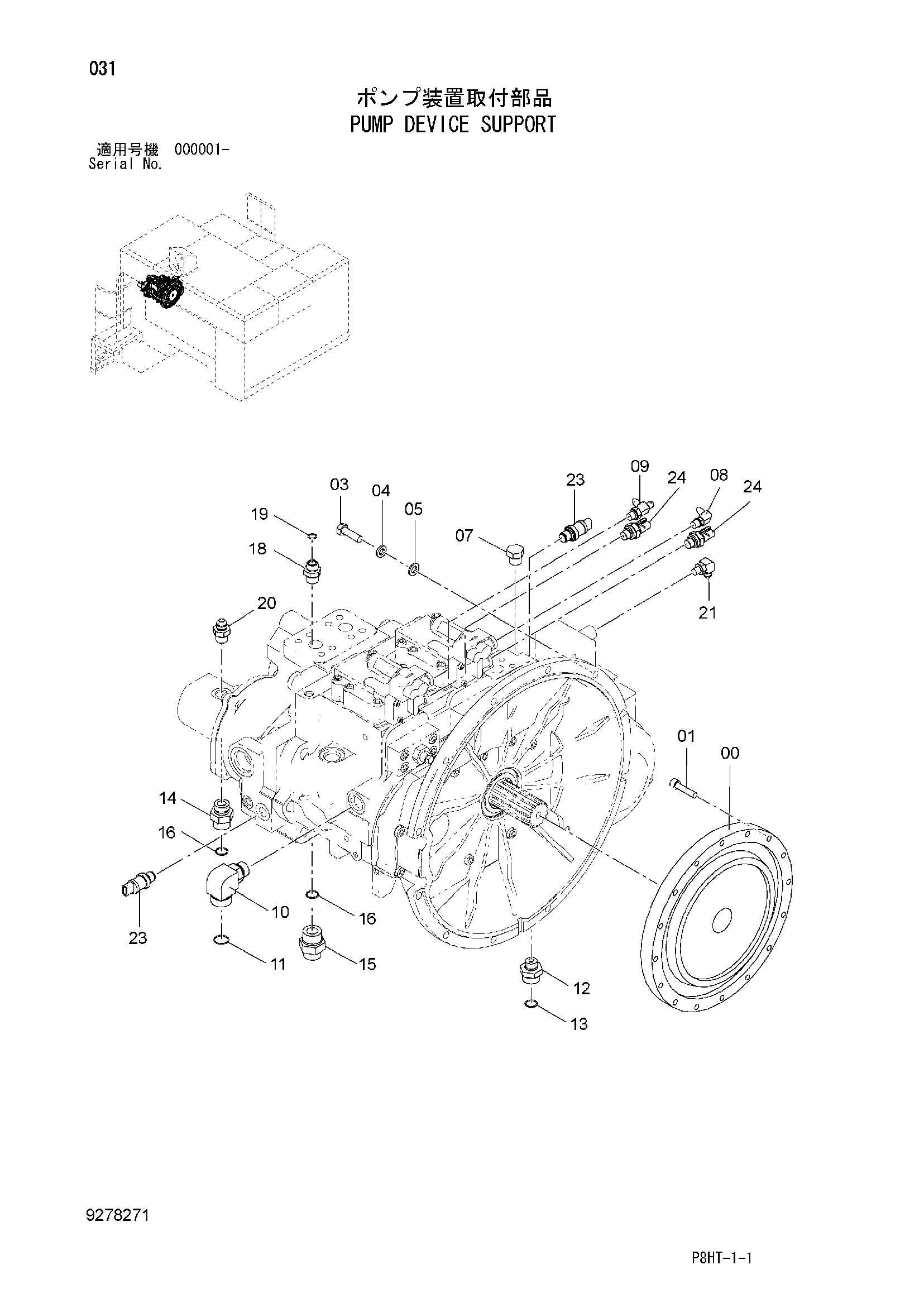

Заводская схема «Опора насосного агрегата» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4636444 | Муфта | 1 |
| 01 | M341045 | Болт с внутренним шестигранником | 16 |
| 03 | J901240 | Болт | 10 |
| 04 | A590912 | Пружинная шайба | 10 |
| 05 | A590112 | Плоская шайба | 10 |
| 07 | A885004 | Пробка | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852322 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852422 | Тройник | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A853368 | Угловой штуцер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4187328 | Уплотнительное кольцо | 1 |
| 12 | A853146 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 1 |
| 14 | A853166 | Адаптер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | A853186 | Адаптер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 2 |
| 18 | A853144 | Адаптер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4138938 | Уплотнительное кольцо | 1 |
| 20 | A852144 | Адаптер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A852323 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4436271 | Датчик давления | 2 |
| 23A | 4365826 | Уплотнительное кольцо | 1 |
| 24 | 4436536 | Датчик давления | 2 |
| 24A | 4153095 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
