Радиатор крышка — HITACHI ZR260HC

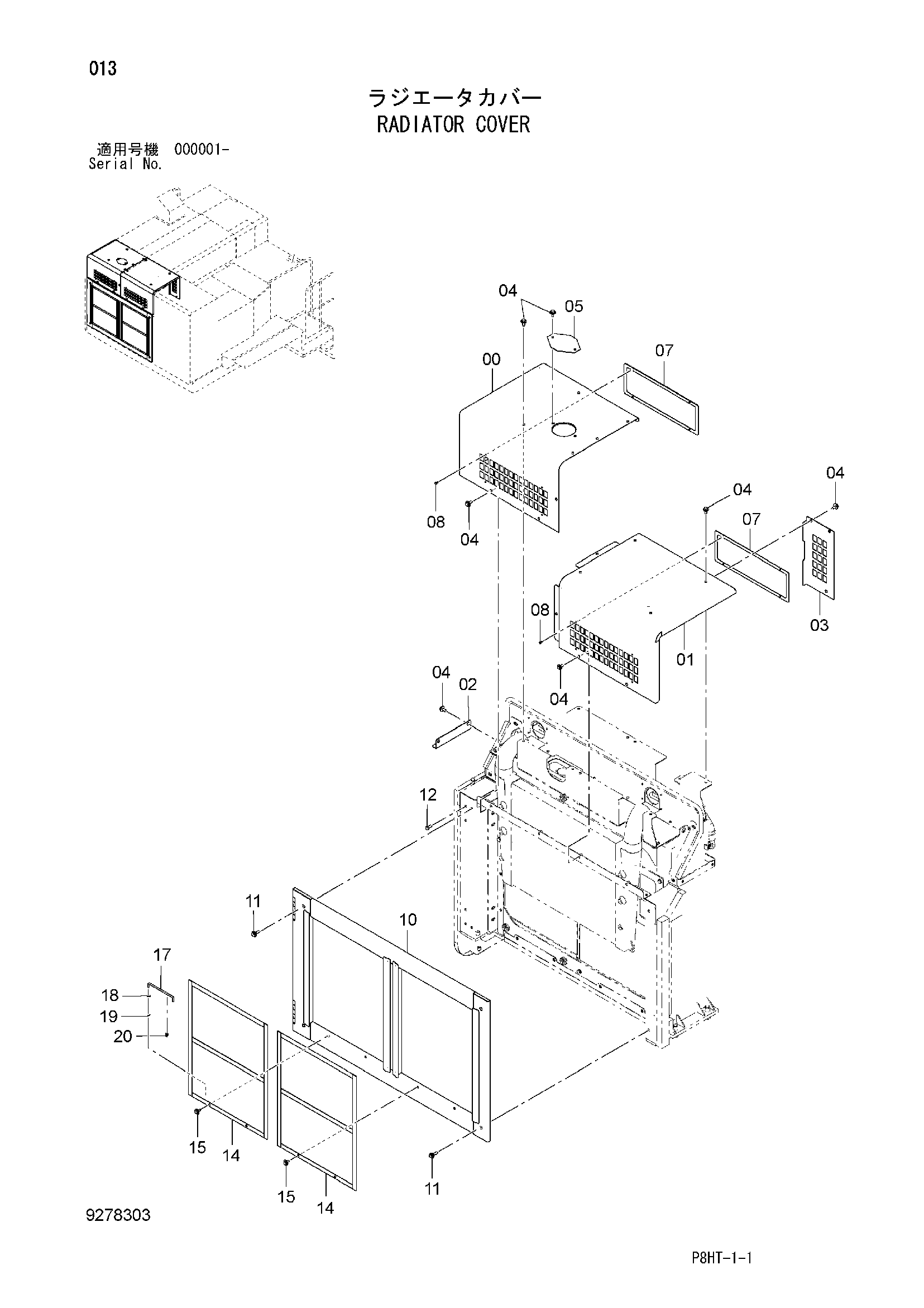

Заводская схема «Радиатор крышка» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025539 | Крышка | 1 |
| 01 | 6025540 | Крышка | 1 |
| 02 | 8109612 | Кронштейн | 1 |
| 03 | 4671132 | Крышка | 1 |
| 04 | J281230 | Болт с шайбой | 21 |
| 04A | J901230 | Болт | 1 |
| 04B | 4249324 | Шайба | 1 |
| 05 | 4343333 | Крышка | 1 |
| 07 | 8101043 | Сетка | 2 |
| 08 | J260616 | Болт с шайбой | 8 |
| 08A | J900616 | Болт | 1 |
| 08B | A590106 | Плоская шайба | 1 |
| 10 | 6025538 | Воздуховод | 1 |
| 11 | J281245 | Болт с шайбой | 4 |
| 11A | J901245 | Болт | 1 |
| 11B | 4249324 | Шайба | 1 |
| 12 | J921230 | Болт | 4 |
| 14 | 8109611 | Сетка | 2 |
| 15 | J281025 | Болт с шайбой | 4 |
| 15A | J901025 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 17 | 4341788 | Стойка | 1 |
| 18 | A590108 | Плоская шайба | 1 |
| 19 | 4022697 | Стопорный палец | 1 |
| 20 | 4647195 | Держатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
