Топливные трубопроводы — HITACHI ZR260HC

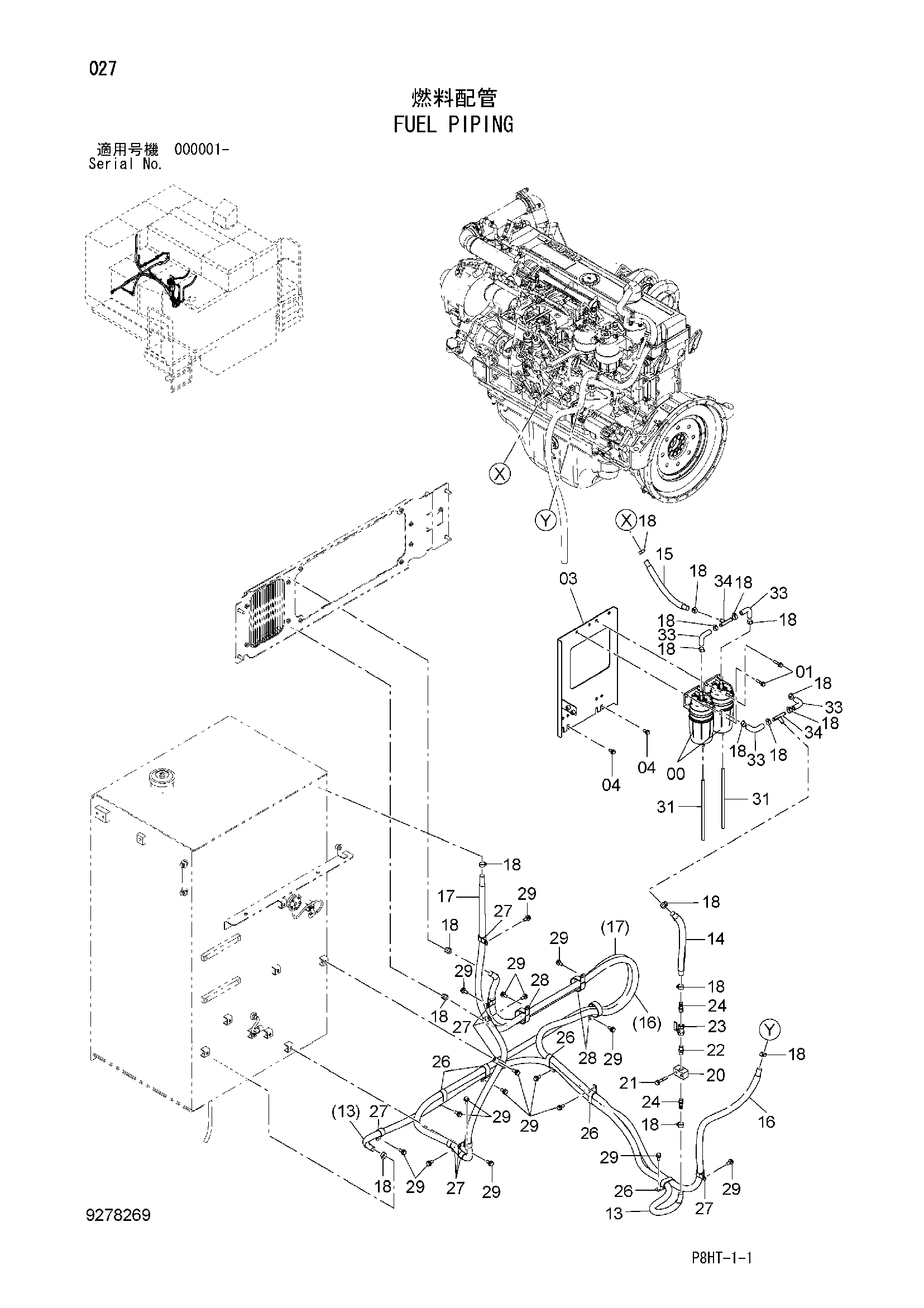

Заводская схема «Топливные трубопроводы» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4679165 | Топливный фильтр | 2 |
| 01 | J271045 | Болт с шайбой | 4 |
| 01A | J901045 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 8113318 | Кронштейн | 1 |
| 04 | J271025 | Болт с шайбой | 8 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 13 | 9264817 | Топливный шланг | 1 |
| 14 | 9278593 | Топливный шланг | 1 |
| 14A | 4671342 | Топливный шланг | 1 |
| 14B | 4671345 | Трубка | 1 |
| 15 | 9264222 | Топливный шланг | 1 |
| 15A | 4654352 | Топливный шланг | 1 |
| 15B | 4657170 | Трубка | 1 |
| 16 | 9264223 | Топливный шланг | 1 |
| 16A | 4656889 | Топливный шланг | 1 |
| 16B | 4657171 | Трубка | 1 |
| 17 | 9278594 | Топливный шланг | 1 |
| 17A | 4671344 | Топливный шланг | 1 |
| 17B | 4671346 | Трубка | 1 |
| 18 | 4514699 | Хомут шланга | 18 |
| 20 | 4648394 | Блок | 1 |
| 21 | J271055 | Болт с шайбой | 2 |
| 21A | J901055 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 94-1702 | Адаптер | 1 |
| 23 | 4209782 | Шаровой клапан | 1 |
| 24 | 4649401 | Адаптер | 2 |
| 26 | 4411911 | Зажим | 5 |
| 27 | 4192035 | Зажим | 9 |
| 28 | 4193816 | Зажим | 3 |
| 29 | J271025 | Болт с шайбой | 17 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | 4677530 | Виниловый шланг | 2 |
| 33 | 4679166 | Угловой штуцер | 4 |
| 34 | 9768265 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
