Электрооборудование (2) — HITACHI ZR260HC

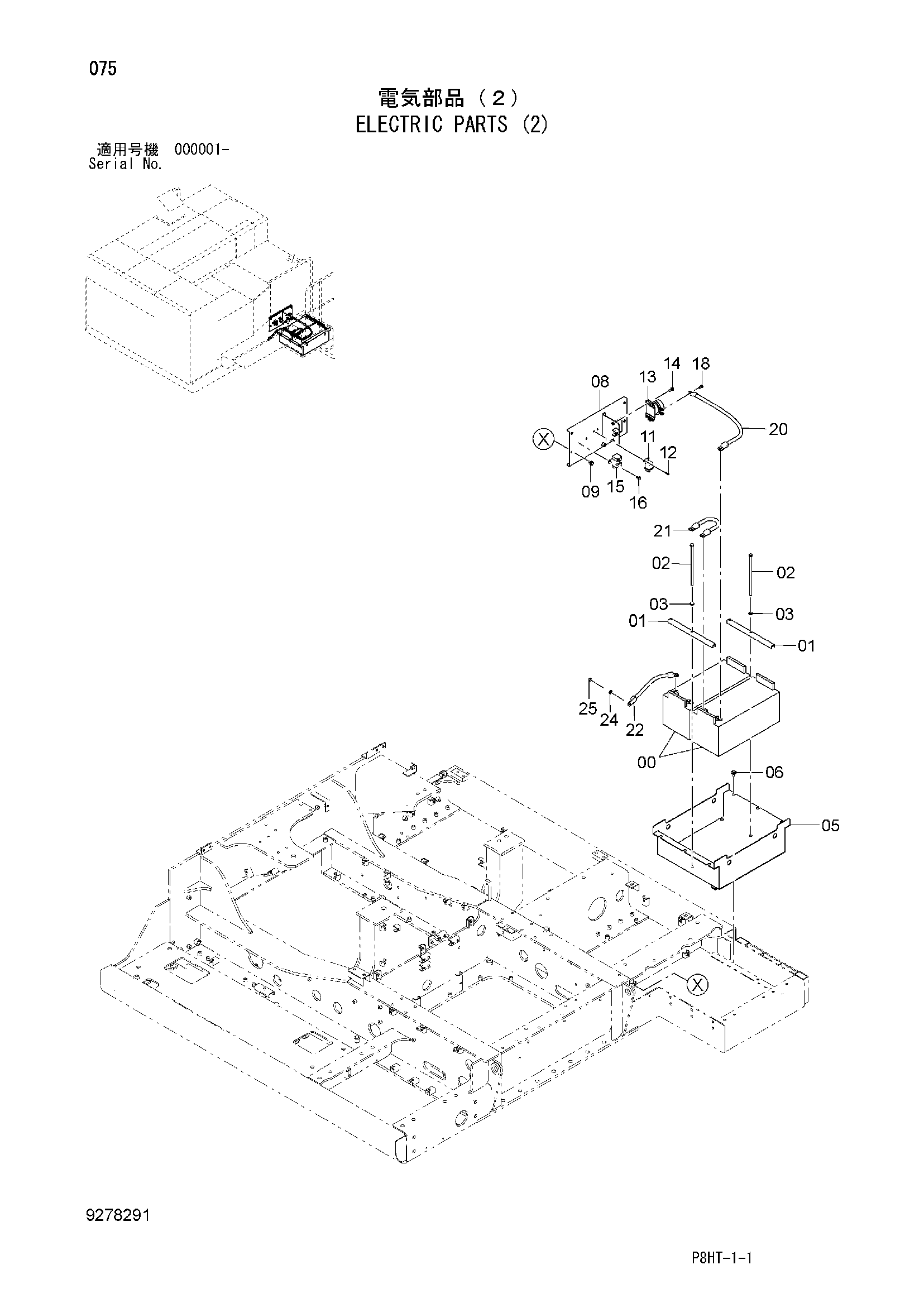

Заводская схема «Электрооборудование (2)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4192421 | Аккумулятор | 2 |
| 01 | 4145156 | Опора | 2 |
| 02 | 4206101 | Болт | 2 |
| 03 | A590112 | Плоская шайба | 2 |
| 05 | 7052865 | Короб аккумулятор | 1 |
| 06 | J281025 | Болт с шайбой | 6 |
| 06A | J901025 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 08 | 7052866 | Кронштейн | 1 |
| 09 | J271025 | Болт с шайбой | 4 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 4654039 | Реле | 1 |
| 12 | J260616 | Болт с шайбой | 2 |
| 12A | J900616 | Болт | 1 |
| 12B | A590106 | Плоская шайба | 1 |
| 13 | 4255762 | Реле аккумулятор | 1 |
| 14 | J260830 | Болт с шайбой | 2 |
| 14A | J900830 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | 4279835 | Реле защитный | 1 |
| 16 | J260820 | Болт с шайбой | 2 |
| 16A | J900820 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 18 | J900820 | Болт | 1 |
| 20 | 4673485 | Жгут проводов | 1 |
| 21 | 4294694 | Жгут проводов | 1 |
| 22 | 4671728 | Жгут проводов | 1 |
| 24 | A590110 | Плоская шайба | 1 |
| 25 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
