Гидроцилиндр. трубопроводы (2) — HITACHI ZR260HC

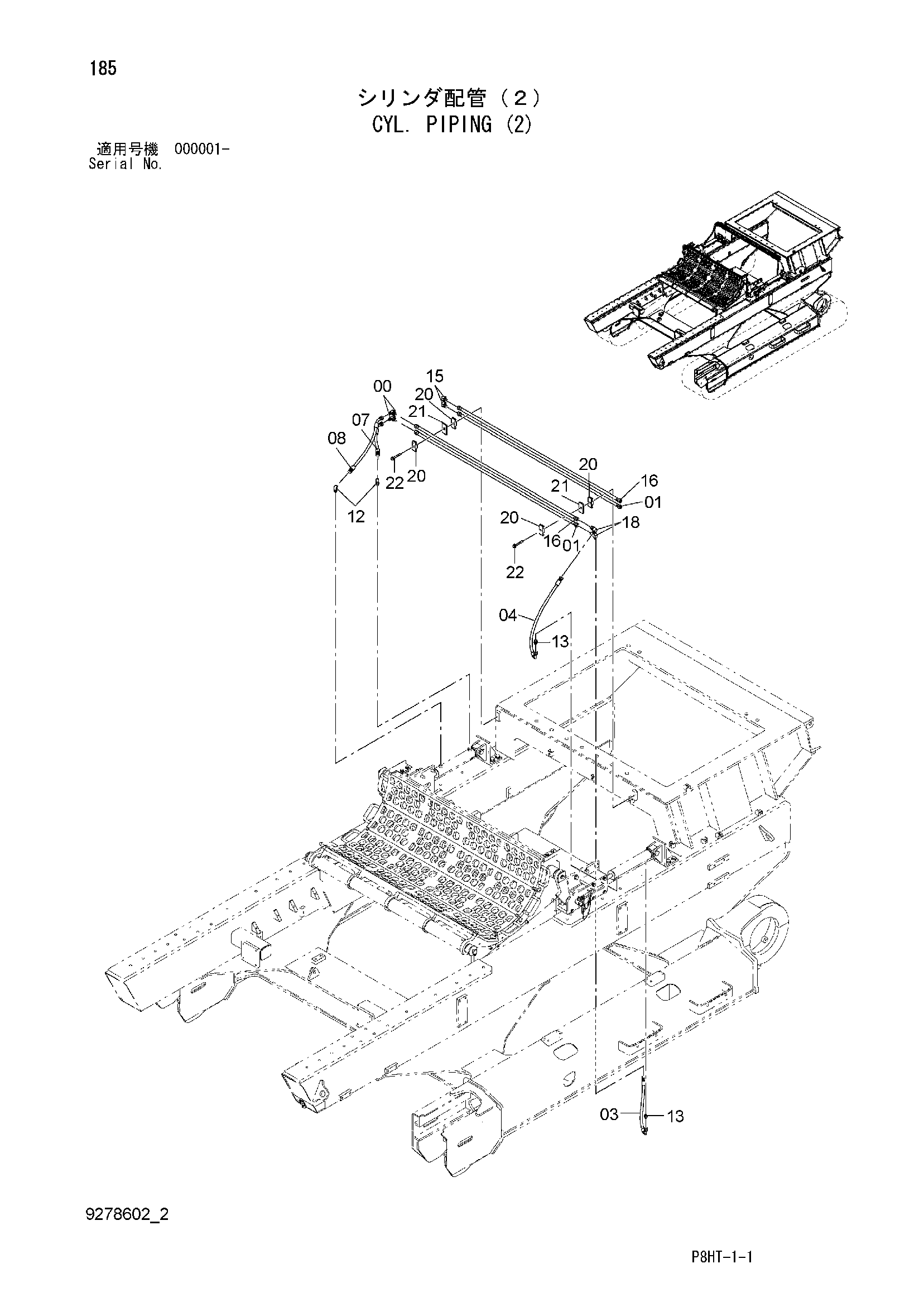

Заводская схема «Гидроцилиндр. трубопроводы (2)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852533 | Тройник | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 9768066 | Трубка | 2 |
| 03 | 4682293 | Шланг | 1 |
| 04 | 4682294 | Шланг | 1 |
| 07 | 4315329 | Шланг | 1 |
| 08 | 4682298 | Шланг | 1 |
| 12 | A852323 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852123 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852333 | Угловой штуцер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 9768066 | Трубка | 2 |
| 18 | A852333 | Угловой штуцер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4189858 | Хомут трубки | 4 |
| 21 | 4648188 | Проставка | 2 |
| 22 | J271075 | Болт с шайбой | 2 |
| 22A | J901075 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
